Name: Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1C-12D 12 V/DC 1 menjalni 60 A maks. 75 V/DC 840 W
Brand: Zettler Electronics
SKU: 507420
Availability: InStock

Črna, kubična relejska naprava z napisom 'ZETTLER AZ983-1C-24D China 02X7'. Ima štiri kovinske pine na spodnji strani.

Diagram električnega elementa z natančnimi merami. Mere v colih in milimetrih, prikazuje različne komponente in njihove velikosti.

'Tehnična risba kvadratnega sestavnega dela z merami in položaji lukenj. Podrobnosti vključujejo dolžinske mere in tolerance.'

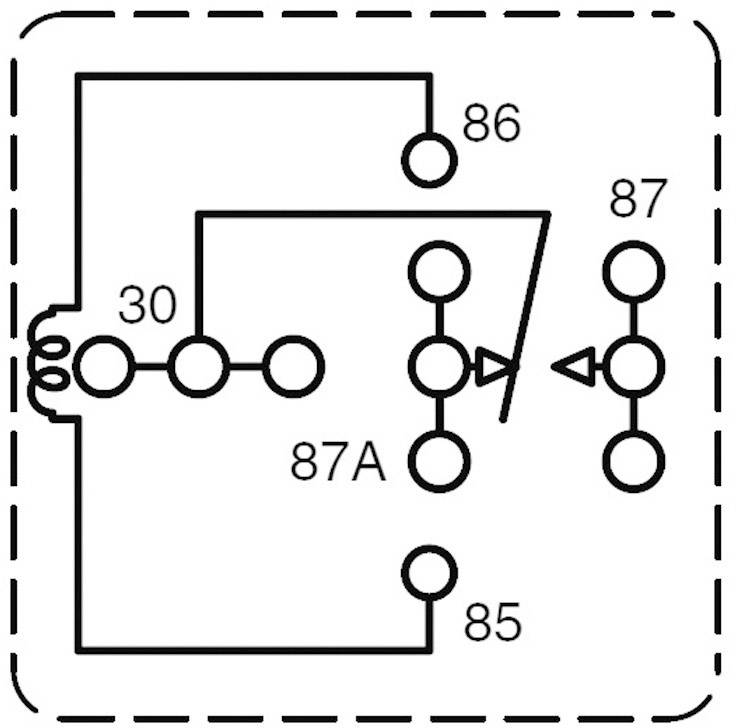

Električni simbol releja s priključki: 30, 85, 86, 87 in 87A. Prikazuje notranji električni tok in funkcijo.

1/4

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

75 V/DC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,6.11.

105 kos - zaloga Nemčija (Samo do izteka zaloge)

Število

kos - zaloga Nemčija

Skupaj (4,79 € / Kos)

6,49 €

-26 %

4,79 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Zettler Electronics AZ983-1C-12D avtomobilski rele 12 V/DC 60 A 1 menjalo

Dodatne informacije

Tehnične specifikacije

Izolacijska napetost: (tuljava / kontakt, kontakt / kontakt) 500 Vrms
Izolacijski upor: (500 V / DC) 100 MΩ
Kontaktna upornost:<50 mΩ

Vrsta izdelka: avtomobilski rele

Vrsta: AZ983-1C-12D

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: srebrov cinkov oksid

Priključek: za tiskano vezje

Preklopna napetost (maks.): 75 V/DC

Preklopni tok maks.: 60 A

Preklopni tok zapiralni kontakt (maks.): 60 A

Maks. preklopna moč: 840 W

Upor (tuljava): 80 Ω

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 29 mm

Višina: 28 mm

Dolžina: 29 mm

Mere: (D x Š x V) 29 x 29 x 28 mm

Skladnost z RoHS: Ja

Vrsta: AZ983-1C-12D

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507420 Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1C-12D 12 V/DC 1 menjalni 60 A maks. 75 V/DC 840 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507420 Avtomobilski rele MINI-ISO Zettler Electronics AZ983-1C-12D 12 V/DC 1 menjalni 60 A maks. 75 V/DC 840 W

Opis

Releji z visokim vklopnim tokom in dovoljeno delovno temperaturo do +85 ° C. V skladu s standardi ISO / TS 16949 in ISO14001, preizkušeno v skladu s specifikacijami SAEJ2544.

Besedilo je strojno prevedeno.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
