Avtomobilski rele močnostni, 1 polni UM, 25 A Fujitsu FBR51ND12-W1 12 V/DC 1 menjalni maks. 25 A maks. 30 V/AC/DC 280 W

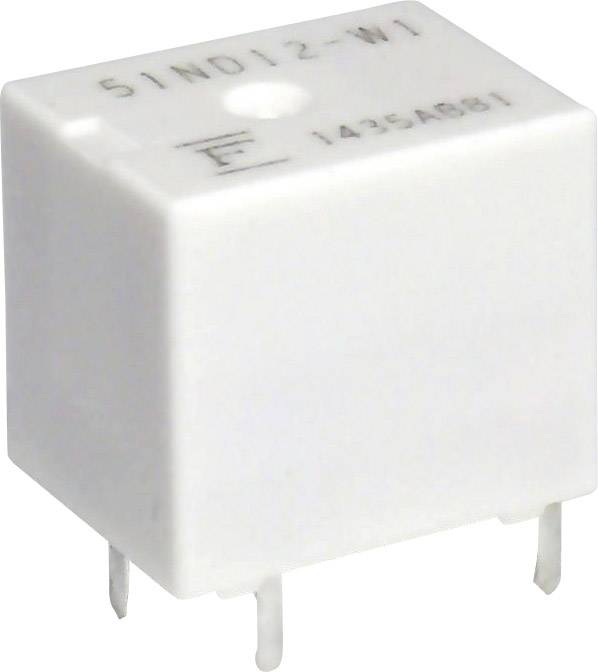

Bela, kvaderasta elektronska relejna naprava z napisom '5IND12-W1'. Ima tri kovinske pine na spodnji strani.

Slika je simbolična

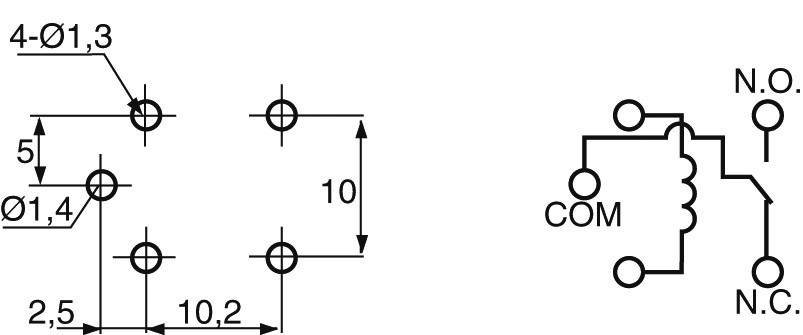

Električna shema z merami na levi strani in simbolom električne tuljave na desni strani, povezane s priključki 'COM', 'N.O.' in 'N.C.'.

1/2

Slika je simbolična

Vrsta izdelka

avtomobilski rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Priključek

za tiskano vezje

Preklopna napetost (maks.)

30 V/AC

30 V/DC

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

375 kos - zaloga Nemčija (Samo do izteka zaloge)

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (2,99 € / Kos)

2,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Fujitsu FBR51ND12-W1 avtomobilski rele 12 V/DC 25 A 1 menjalo

Dodatne informacije

Tehnične specifikacije

Preklopni tok (min.): 2 A
Čas padca: 5 ms
Odzivni čas: 10 ms
Moč tuljave: 600 mW
Preskusna napetost (-e): kontakt / tuljava 500 V eff

Vrsta izdelka: avtomobilski rele

Vrsta: FBR51ND12-W1

Značilnosti: brez kotnika za pritrditev

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: AgSnO2

Priključek: za tiskano vezje

Preklopna napetost (maks.): 30 V/AC
30 V/DC

Preklopni tok maks.: 25 A

Preklopni tok zapiralni kontakt (maks.): 25 A

Maks. preklopna moč: 280 W

Upor (tuljava): 240 Ω

Min. temperatura: -40 °C

Maks. temperatura: +80 °C

Širina: 12.3 mm

Višina: 14 mm

Dolžina: 15.7 mm

Mere: (D x Š x V) 15.7 x 12.3 x 14 mm

Skladnost z RoHS: Ja

Čas vklopa: 10 ms

Nazivna napetost (podrobnosti): 12 V/DC

Preskusna napetost: kontakt/tuljava 500 V eff

Preklopna moč: 250 W

Preklopni tok: Maks. 25 A

Vrsta: FBR51ND12-W1

Temperaturno območje: -40 do +80 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 505102 Avtomobilski rele močnostni, 1 polni UM, 25 A Fujitsu FBR51ND12-W1 12 V/DC 1 menjalni maks. 25 A maks. 30 V/AC/DC 280 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 505102 Avtomobilski rele močnostni, 1 polni UM, 25 A Fujitsu FBR51ND12-W1 12 V/DC 1 menjalni maks. 25 A maks. 30 V/AC/DC 280 W

Opis

Monostabilno nevtralen. 25 A miniaturni zmogljivi rele za tiskana vezja. Zaradi kompaktne oblike je zelo lahek in zavzame zelo malo prostora na plošči. Odlikujejo ga dolga življenjska doba, odpornost proti tresljajem in udarcem. Je vodotesen.

Namigi

Podatki glede preklopnega toka se nanašajo na maksimalen preklopni tok. Prosimo, da podrobnejše specifikacije poiščete v obsežni dokumentaciji, ki si jo lahko brezplačno prenesete z naše spletne strani.
