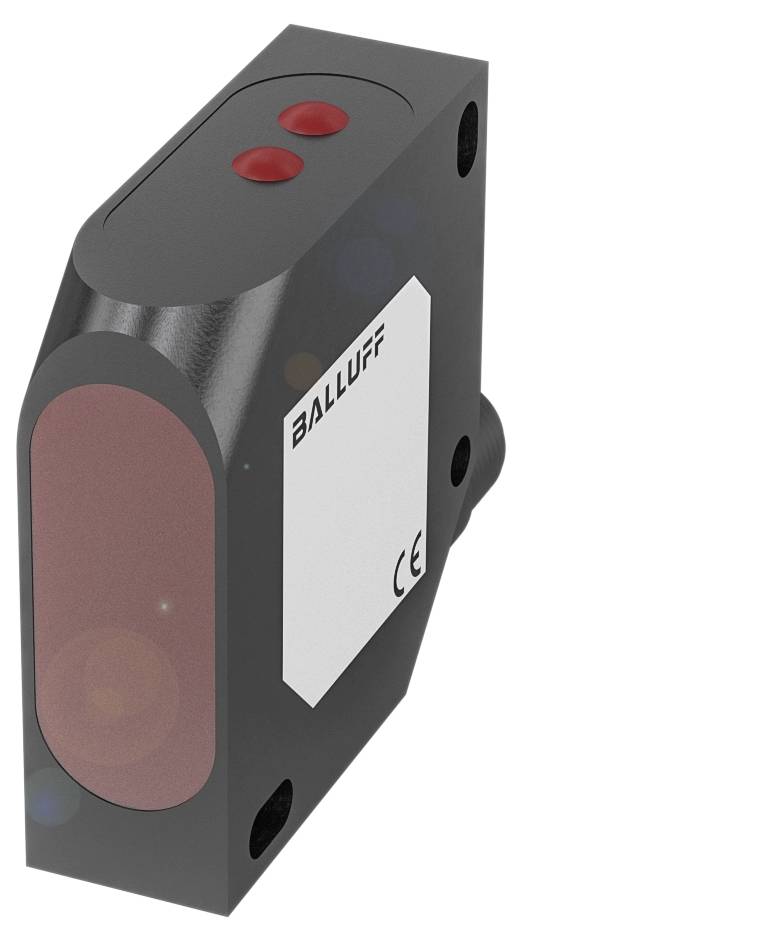

Slika je simbolična
Slika je simbolična
BALLUFF BOD0008 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor razdalje
Min. obratovalna napetost
18.0 V
Maks. obratovalna napetost
30.0 V
Maks. domet
300 mm
Vrsta
BOD0008
Podatkovni list izdelka (PDF)
Število
Skupaj (1179,00 € / Kos)
1179,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BOD0008 senzor razdalje 1 kos 24 18.0 - 30.0 V Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
- Dimenzije: 17 x 50 x 50 mm
- Serija: 26K
- Vmesnik: Analogni, tok 4…20 mA
- linearno naraščajoče/padajoče
- PNP normalno odprt/zaprt (NO/NC)
- Načelo delovanja: Optoelektronski senzor razdalje
- Optično načelo delovanja: Triangulacija
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 17 x 50 x 50 mm
- Priključek: Priključek, priključek M12x1, 5-pinski
- Ločljivost: 0,1 % celotnega obsega
- Serija: 26K
- Delovna napetost Ub: 18...30 VDC
- Načelo delovanja: Optoelektronski senzor razdalje
- Optično načelo delovanja: Triangulacija
- Material ohišja: ABS
- Natančnost: ±0,25 % od celotnega obsega
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: 2 x 4,5 mm pri 300 mm
- Razpon: nastavljiv 80...300 mm
- Vmesnik: Analogni, tok 4…20 mA
- linearno naraščajoče/padajoče
- PNP normalno odprt/zaprt (NO/NC)
- Karakteristika žarka: divergentna
- Dodatne funkcije:
- Dimenzije: 17 x 50 x 50 mm
- Pritrditev: vijak M4
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 50 V DC
- Zakasnitev pripravljenosti tv maks.: 300 ms
- Delovna napetost Ub: 18...30 VDC
- Največja obremenitvena kapacitivnost pri Ue: 0,1 µF
- Preklopna frekvenca: 1000 Hz
- Zaščitni razred II
- Priključek: Priključek, vtič M12x1, 5-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Nazivna preklopna razdalja Sn: 300 mm, nastavljiva
- MTTF (40 °C): 9 a
- Aktivna površina, material: PMMA
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: ABS
- Vrsta zaščite: IP67
- Temperatura okolice: -10...60 °C
- Razpon: nastavljiv 80...300 mm
- Zakasnitev izklopa toff maks.: 0,5 ms
- Zakasnitev vklopa, največja: 0,5 ms
- Tok brez obremenitve Io maks. pri Ue: 40 mA
- Največja ambientalna svetloba: 5000 luksov
- Optično načelo delovanja: Triangulacija
- Razred laserja po IEC 60825-1: 2
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: 2 x 4,5 mm pri 300 mm
- Povprečna moč Po maks.: 1 mW
- Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
- Karakteristika žarka: divergentna
- Valovna dolžina: 650 nm
- Vhodna funkcija: Zaklepanje tipk | Vklop/izklop oddajnika
- Ločljivost: 0,1 % celotnega obsega
- Analogni izhod: Analogni, tok 4…20 mA
- Izhodna karakteristika: linearna naraščajoča/padajoča
- Največja upornost obremenitve RL (analogni I): 500 ohmov
- Natančnost: ±0,25 % celotnega obsega
- Povprečna življenjska doba: 50.000 ur, 40 °C
- Vrsta izdelka
senzor razdalje
- Vrsta
BOD0008
- Vsebina
1 kos
- Delovna napetost
24
- Min. obratovalna napetost
18.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
18.0 - 30.0 V
- Kontakt
1 PNP
- Vrsta oddajnika
polprevodniški rdeči laser
- Izhod
PNP
- Min. razpon (na prostem)
80 m
300 mm
- Toleranca ±
0.25 %
- Priključek
vtič
vtič
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
60 °C
- Dolžina
50.00 mm
- Širina
17.00 mm
- Višina
50.00 mm
- Mere
(D x Š x V) 50.00 x 17.00 x 50.00 mm
- Vrsta navoja
M12 x 1
- Proizv. št. delov
BOD0008
- Nazivna napetost
30.0 V
- Število polov
5
- Valovna dolžina
650 nm
- Material ohišja
ABS
- Material
ABS
- Laserski razred
2
- Preklopna razdalja (maks.)
300 mm
- Preklopna frekvenca
1000 Hz
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416248 BALLUFF BOD0008 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416248 BALLUFF BOD0008 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Opis
Serija = 26K, Dimenzije = 17 x 50 x 50 mm, Vmesnik = Analogni, Tok 4,20 mA linearni naraščajoči/padajoči PNP normalno odprt/zaprt (NO/NC), Načelo delovanja = Optoelektronski senzor razdalje, Optično načelo delovanja = Triangulacija, Karakteristika žarka = Divergentna, Vrsta svetlobe = Laserska rdeča svetloba, Velikost svetlobne točke = 2 x 4,5 mm pri 300 mm, Doseg = 80...300 mm nastavljiv, Natančnost = ±0,25 % FS, Ločljivost = 0,1 % FS, Priključek = Konektor, vtič M12x1, 5-pinski, Material ohišja = ABS, Delovna napetost Ub = 18...30 VDC, Odobritev/Skladnost = CEcULusEACWEEE
