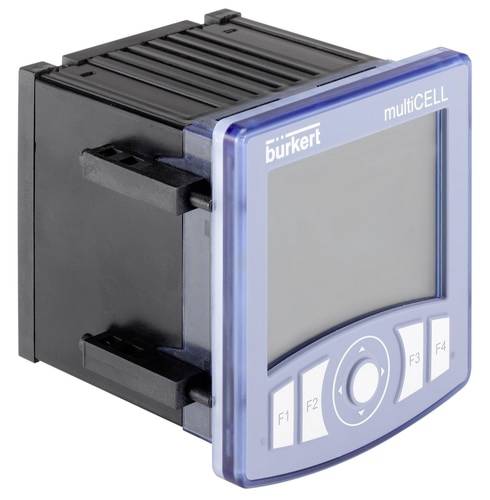

Bürkert 8619 multiCELL pid regulator temperature Pt100, Pt1000 analogni tok, tranzistor (D x Š x V) 112 x 112 x 107 mm
Vrsta izdelka
regulator temperature
Vrsta termostata
pid
Delovna napetost
24 V/DC
Izhodi (termostat)
analogni tok
tranzistor
Vrsta senzorja
Pt100
Pt1000
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (1719,00 € / Kos)
1719,00 €
z DDV
Brezplačna dostava
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bürkert 8619 multiCELL pid regulator temperature Pt100, Pt1000 analogni tok, tranzistor (D x Š x V) 112 x 112 x 107 mm
- Prilagodljiva analiza in oddajnik pretoka
- intuitivno upravljanje
- Analogni in digitalni vhodni signali
- Velik grafični zaslon z nastavljivo osvetlitvijo ozadja
- Podatkovni zapisovalnik možen prek kartice SD
- Vključno s PID nadzorom
Tehnične specifikacije
- Delovna napetost ("napajanje"): 12 - 36 V DC, filtrirana in regulirana
- Poraba energije: največ 1,6 VA
- Izhodna moč ("PWR OUT"): 12 - 36 V DC, največ 1,8 A
- Digitalni vhodi 2 x DI1, 2 x DI2: napetost 0 - 36 V DC, vhodna impedanca 3 kΩ, preklopna gred: V (vklopljeno) = 5 - 36 V DC, V (izklopljeno)<2 V DCC; Frekvenca: 0,5 do 2500 Hz galvanska izolacija; Zaščiteno pred enosmerno povratno polarnostjo in napetostjo
- Analogni vhodi AI1, AI2: katera koli povezava, umivalnik ali vir, galvansko izoliran, tok: območje 0 / 3,5 - 22 mA, največja napetost 36 V DC, impedanca 50 Ω, ločljivost 1,5 µA, napetost: območje 0 - 5/10 V Enosmerni tok, maks. Napetost 36 V enosmerna, impedanca 110 kΩ, ločljivost 1 mV, napaka: ± 0,25% izmerjene vrednosti
- Digitalni izhodi DO1, DO2 - tranzistor: NPN ali PNP, odvisno od priključka, galvanska izolacija, zaščiten pred kratkim stikom, največ 36 V DC, največ 700 mA, če je uporabljen samo en tranzistorski izhod, največ 1 A tranzistorski izhodi se uporabljajo frekvenca: največ 2000 Hz
- Analogni izhod AO1, AO2: 4 ... 20 mA, umivalnik ali vir, odvisno od priključka, galvanska izolacija, zaščiten pred enosmerno povratno polarnostjo, največja odpornost zanke; 1100 Ω pri 36 V DC, 610 Ω pri 24 V DC, 100 Ω pri 12 V DC
- Pomnilniška kartica: tip SD (Secure Digital), kapaciteta: največ 2 GB, datotečni sistem: FAT16
- Temperatura okolice - delovanje: -10 ° C do +70 ° C, omejeno na 0 ° C do 70 ° C, če uporabljate pomnilniško kartico, shranjevanje -20 ° C do +70 ° C
- Relativna vlažnost<85%, ne zgoščeno
- Zaščitni razred IP65 (vgradnja v vrata krmilne omare, zaprta omara), IP 20 (vgradnja v vrata krmilne omare, znotraj krmilne omare), NEMA 4X (vgradnja v vrata krmilne omare s sprednjo stranjo na zunanji strani)
- Standardi in smernice - EMC: EN 61000-6-2, EN 61000-6-3, vibracije / udarci: EN 60068-2-6 / EN 60068-2-27
- Vrsta izdelka
regulator temperature
- Vrsta
8619 multiCELL
- Vrsta termostata
pid
- Delovna napetost
24 V/DC
- Izhodi (termostat)
analogni tok
tranzistor
- Število analognih izhodov
2
- Število izhodov tranzistorjev
2
- Mere
(D x Š x V) 112 x 112 x 107 mm
- Višina
107 mm
- Dolžina
112 mm
- Širina
112 mm
- Vrsta senzorja
Pt100
Pt1000
- Proizv. št. delov
564382
- Izvedba
Glavna plošča za merjenje pretoka, vhodni modul in PID nadzor
- Način montaže
prednja pritrditev
- Teža
0.772 kg
- Vmesniki
SD reža za kartico
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625797 Bürkert 8619 multiCELL pid regulator temperature Pt100, Pt1000 analogni tok, tranzistor (D x Š x V) 112 x 112 x 107 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625797 Bürkert 8619 multiCELL pid regulator temperature Pt100, Pt1000 analogni tok, tranzistor (D x Š x V) 112 x 112 x 107 mm
Opis
Večnamenski oddajnik / krmilnik tipa 8619 za vgradnjo stikalne omarice ima možnost neposredne povezave za večino senzorjev pretoka, pH / ORP in prevodnosti. Je idealna naprava za zajem in nadzor podatkov ter za doziranje. Ima velik grafični zaslon z nastavljivo osvetlitvijo ozadja in gumbi za funkcije in navigacijo kurzorja. Najsodobnejši algoritmi nadzora in regulacije zagotavljajo optimalen nadzor procesa. Naprava z dodatnim vhodnim modulom je opremljena s PID-nadzorom. Tip 8619 ima tudi zapisovalnik podatkov.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Vgradno ohišje za izrez 92 x 92 mm
- Material ohišja, pritrdilni element: PPO
- Tesnilo: silikon
- Pokrov, razgledno okno: polikarbonat
- Zgornja plast: silikonska guma
- Zadnja plošča: 304 nerjaveče jeklo
- Vijaki: 316 nerjaveče jeklo
- Priključek: PBT
- Kontakt: pozlačena z bakreno zlitino
- LC grafični zaslon, osvetljena z modro; Ločljivost 128 x 168 slikovnih pik; Jeziki: nemščina, angleščina, francoščina
- Tipkovnica: 4 gumbi [F1] [F2] [F3] [F4] za dinamične funkcije, 1 navigacijska tipka za [↑] [↓] [→] [←] premikanje kurzorja
- Dnevnik podatkov do 16 različnih vrednosti
- Monitor senzorja: prikaz in pregled neposrednih odčitkov senzorja
- Ura v realnem času z datumom
- Reže za module: 5 (razširljivo v tovarni Bürkert)
- Električni priključki: konektorji
- Priporočen priključni kabel: oklopljeni kabel, masiven H05 (07) VU - 0,2 do 1,5 mm², prilagodljiv H05 (07) VK - 0,2 do 1,5 mm², s kovinsko objemko 0,2 do 1,5 mm², z žično končno tulko s plastično tulko 0,2 do 1,5 mm²
Obseg dostave
- Termostat Bürkert 8619 multiCELL Pt100, Pt1000 analogni tok, tranzistor (D x Š x V) 112 x 112 x 107 mm
Namigi
Module je mogoče razširiti samo v tovarni Bürkert.
