Name: Chauvin Arnoux C.A 6472 + C.A 6474 merilnik ozemljitve
Brand: Chauvin Arnoux
SKU: 2372238
Availability: BackOrder

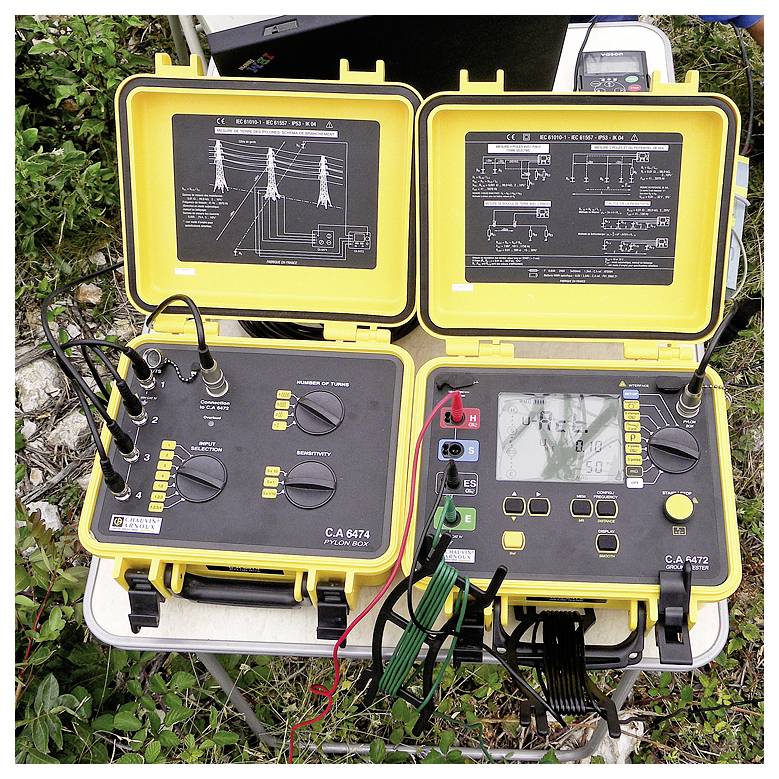

Rumeno merilno napravo z dvema zaslonom, kabli in priključki, postavljeno na mizo zunaj. Vidni so diagrami.

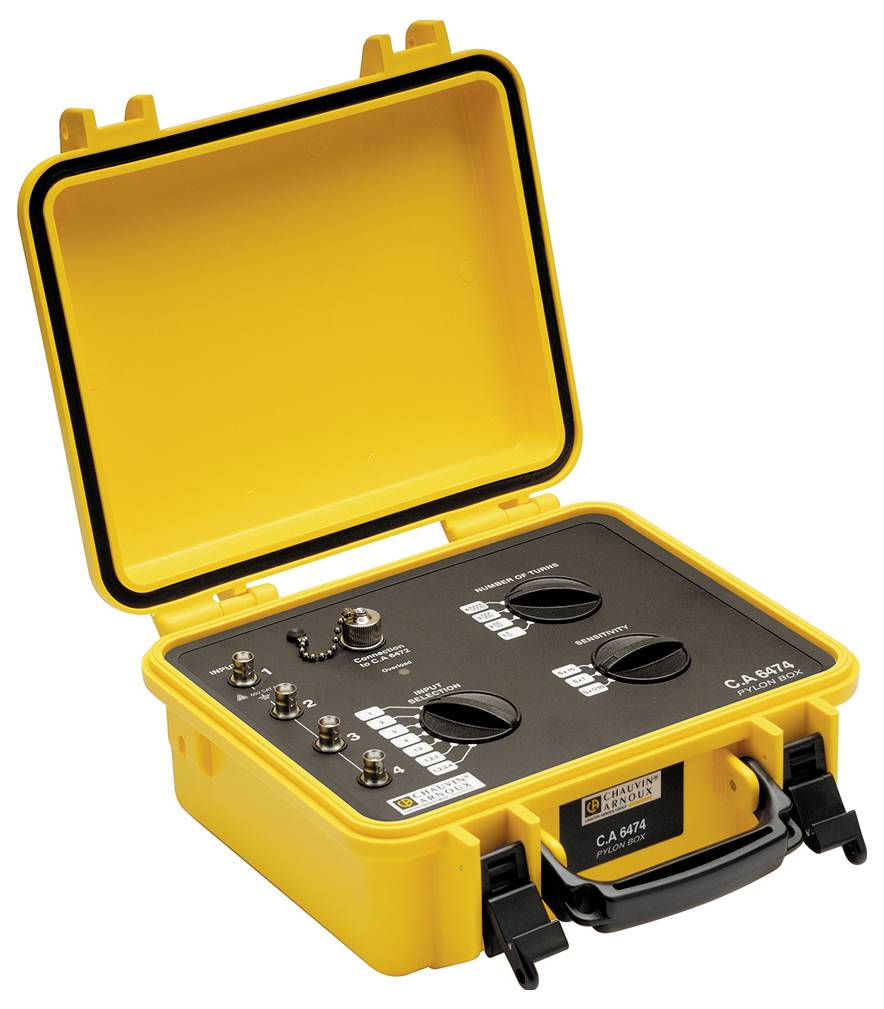

Rumena prenosna testna naprava z odprtim pokrovom. Črna upravljalna plošča z različnimi stikali in sukljivi regulatorji.

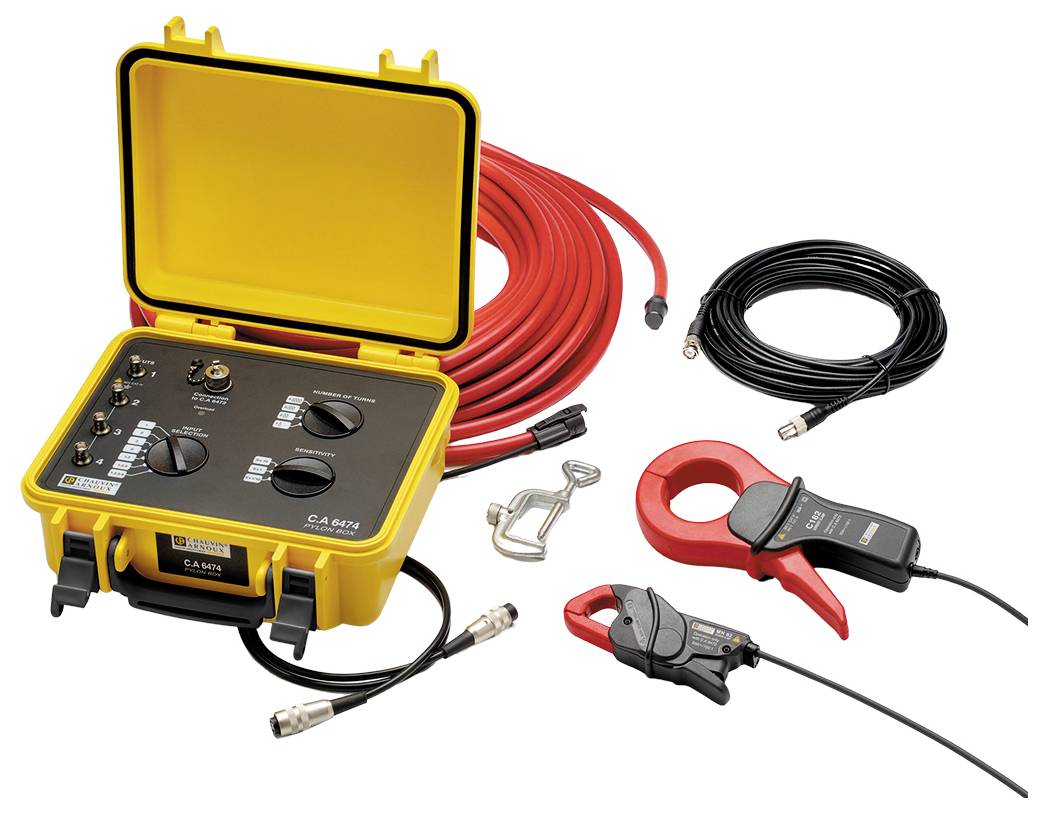

Rumena električna merilna naprava z različnimi priključnimi kabli. Uporablja se za preverjanje električnih tokov in napetosti.

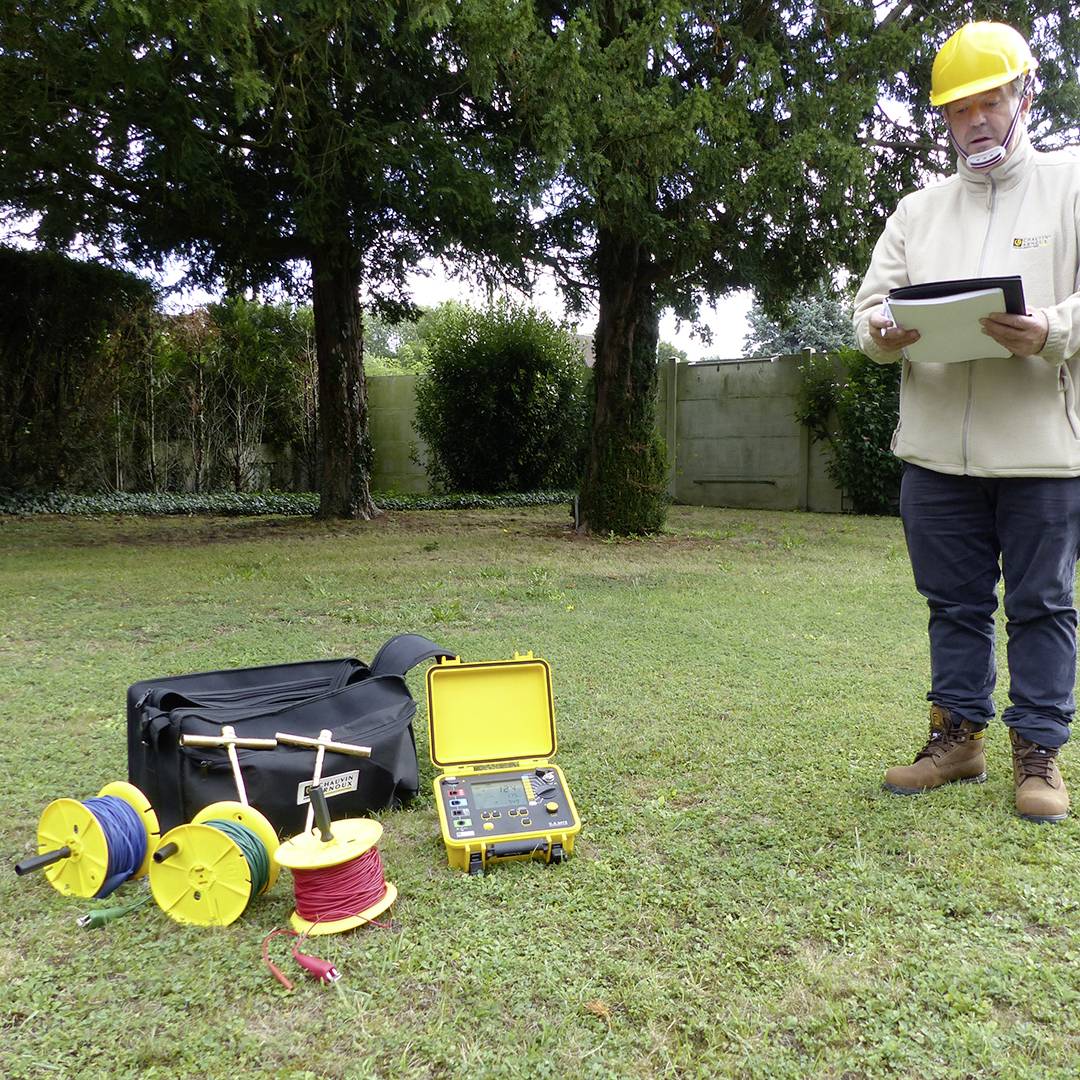

Delavec z zaščitno čelado pregleduje merilno napravo na prostem. Ob njem ležijo kabelske kolute in odprto ohišje naprave.

1/4

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,9.11.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (12.445,00 € / Kos)

12.445,00 €

plus 10,00 €

z DDV

doplačilo za paket večjih dimenzij

Samo 108,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Chauvin Arnoux C.A 6472 + C.A 6474 merilnik ozemljitve

V rekordnem času varno preverite ozemljitev visokonapetostnih stebrov
Postavite 4 prilagodljive transformatorje AmpFLEX okoli nog dvižnega teleskopa, da izmerite zemeljski upor
Samo z eno meritvijo: skupna impedanca daljnovoda, zemeljska odpornost zadevnega droga, upor vsakega posameznega dna droga, impedanca verižnega vodnika čez ozemljitveno žico

Tehnične specifikacije

Vrsta izdelka: merilnik ozemljitve

: delovni standardi (lastni)

Merilno območje upornosti: 0,001 Ω do 99,99 kΩ

: IP53

Mere: (D x Š x V) 25 x 12.8 x 27.2 cm

Teža: 5.5 kg

Prikaz: digitalni
LCD

Vsebina: 1 kos

Merilna kategorija: CAT IV

Merilna metoda: s konico
klešče

Širina: 12.8 cm

Višina: 27.2 cm

Dolžina: 25 cm

Vrsta: C.A 6472 + C.A 6474

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 merilnik ozemljitve

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 merilnik ozemljitve

Opis

Visokonapetostni stebri so navadno opremljeni z ozemljitveno žico na vrhu, tako da lahko na primer tok v primeru udara strele tok skozi zemljo jambora preusmeri v zemljo. Vsi jambori torej niso ozemljeni samo preko podnožja jambora, temveč tudi vzporedno preko
Zemeljska vrv z vsemi drugimi jambori. Meritev ustrezne glavne zemlje s 3-polno metodo bi bila zato mogoča le, če bi bila ozemljitvena žica prekinjena - zamudno in nevarno.

S CA 6472 in Pylon Box CA 6474 - enoto za vektorsko obdelavo do 4 prilagodljivih transformatorjev AmpFLEX - so meritve ozemljitve na napetostnih stebrih z ozemljitveno žico možne kadar koli, med delovanjem in brez prekinitev. Za
Do 4 prilagodljivih transformatorjev AmpFLEX so nameščeni okoli nog dvižnega teleskopa in zemeljski upor - in tudi impedanco s frekvenčnim signalom do 5 kHz - je mogoče izmeriti brez težav in brez tveganja.
Prilagodljivi tokovni transformatorji AmpFLEX omogočajo meritve na jarbolih različnih izvedb.

Vse bistvene parametre je mogoče določiti z eno samo meritvijo:
- skupna impedanca črte
- Odpornost na ozemljitev zadevnega teleskopa
- Odpornost vsakega stopala jambora
- Impedanca verižnega vodnika čez ozemljitveno žico

Besedilo je strojno prevedeno.

Obseg dostave

CA 6472 merilnik ozemljitve in odpornosti na zemljo, dobavljen z 1 napajalnikom in polnilnikom baterij z 2-polnim omrežnim kablom, 1 navodilom za uporabo na CD-ROM-u (5 jezikov), 1 kratkim navodilom in 5 nalepkami na napravi (1 na jezik), 1 programsko opremo za izvoz podatkov, 1 priključni kabel USB, 2 vpenjalna tokovna transformatorja C182 || CA 6474 adapter visokonapetostni drogovi (PYLON), dobavljen s 4 prilagodljivimi tokovnimi transformatorji AmpFLEX 5m, 1 transportno vrečko, 1 ozemljitvenim testerom CA 6472 - Pylon Box CA 6474 , 4 priključni kabli Ampflex BNC-BNC (15 m), 12 identifikacijskih obročev za prilagodljive tokovne transformatorje AmpFLEX, 2 kabla 5 m (črna / zelena), 5 kabelskih ušes / 4 mm vtičnica za banane, 3 vijačne spone, 1 kalibracijska zanka, 1 kratka navodila in 5 nalepk za naprave (1 na jezik) || Komplet dodatkov za ozemljitev in merjenje zemeljske odpornosti 4 zemeljske elektrode (100 m), dobavljene z 1 transportno vrečko " Prestige" (575 x 320 x (200 + x + x) mm), 1 boben z merilno linijo 100 m (rdeča), 1 boben z merilno linijo 100 m (modra), 1 kolut z 10 m testnega kabla (zelena), 1 boben s 100 m testni kabel (zelen), 1 boben s 33 m testnim kablom (črn), 4 ozemljitvene elektrode (v obliki črke T), 1 kladivo, 1 komplet 5 adapterjev, kabelske zanke / 4 mm
