Name: Dold 0065014 MK5130N filter hrupa (D x Š x V) 97 x 22.5 x 90 mm 1 kos Piece
Brand: Dold
SKU: 2359205
Availability: BackOrder

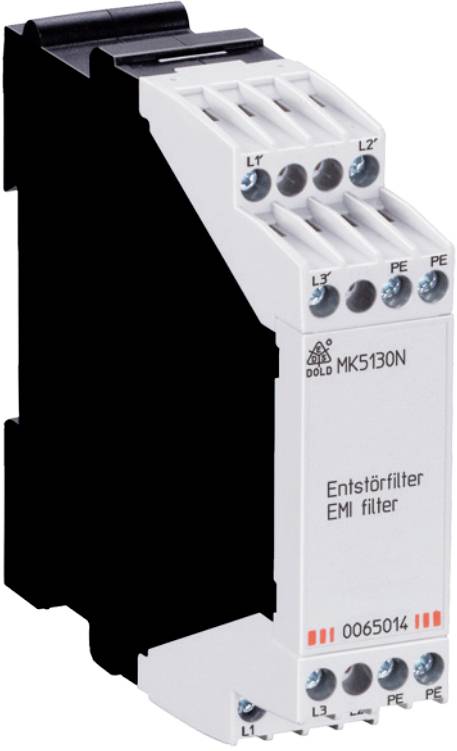

EMI-filtarna naprava z oznako 'Entstörfilter EMI filter'. Sprednja stran prikazuje priključne sponke za L1, L2, L3 in PE.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

filter hrupa

Priključek

vijačna sponka

Način montaže

vodilo

Material

termoplast

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,8.12.

Število

kos - zaloga Nemčija

Skupaj (144,99 € / Kos)

144,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Dold MK5130N filter hrupa (D x Š x V) 97 x 22.5 x 90 mm 1 kos Piece

Zanesljivo delovanje merilnih relejev in drugih majhnih porabnikov v omrežjih z visokofrekvenčnimi motnjami
Zaščita merilnih vhodov / merilnih relejev z
Slabitev motenj EMC
Natančnejši in stalnejši rezultati meritev
Večja razpoložljivost sistema

Dodatne informacije

Tehnične specifikacije

EMC
Statični izpust (ESD): 8kV (izpust zraka) IEC / EN 61 000-4-2
Hitri prehodni dogodki: 4 kV IEC / EN 61 000-4-4
Prenapetostna napetost med napajalnimi vodi L / N: 2 kV IEC / EN 61 000-4-5
med črto in zemljo: 4 kV IEC / EN 61 000-4-5
VF izvedena: 20 V IEC / EN 61 000-4-6

Vrsta embalaže: Piece

Vrsta izdelka: filter hrupa

Priključek: vijačna sponka

Način montaže: vodilo

Material: termoplast

Dolžina: 97 mm

Širina: 22.5 mm

Višina: 90 mm

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

: IP20
IP40

Proizv. št. delov: 0065014

Vrsta: MK5130N

Vsebina: 1 kos

Mere: (D x Š x V) 97 x 22.5 x 90 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359205 Dold 0065014 MK5130N filter hrupa (D x Š x V) 97 x 22.5 x 90 mm 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359205 Dold 0065014 MK5130N filter hrupa (D x Š x V) 97 x 22.5 x 90 mm 1 kos Piece

Opis

Pretvorniki, ki se vse pogosteje uporabljajo v napravah, na svojem izhodu ustvarjajo strme preklopne robove, ki povzročajo precejšnje EMC motnje in visokofrekvenčne izenačevalne tokove v komponentah vezja, ki so povezane z njimi. Naprave, povezane s pretvornikom, lahko motijo ali uničijo. VM motnje se lahko prenašajo na druge dele sistema, npr. Prek 24 V DC napajanja. To je npr. B. primer z merilnimi releji, katerih merilni vhod je povezan s pretvornikom. Pomožna napetost merilnega releja je galvansko ločena od merilnega vhoda, vendar je povezana z merilnim vhodom na VF strani preko neizogibne sklopne kapacitivnosti v notranji napajalni enoti. Pri ustreznih frekvencah lahko iz pretvornika na pomožni nivo napetosti tečejo izenačevalni tokovi do več amperov. Na splošno lahko vse nadzorne naprave, priključene na pretvornik, motijo z ločeno pomožno napetostjo ali z dodatnimi vhodi ali izhodi. Možno je tudi, da se motnje, ki jih povzroči pretvornik, prenesejo na druge dele sistema. Filtri za preprečevanje motenj MK 5130N / LG 5130 imajo zaporedno povezane 4 dušilke v filtrirnih poteh za 3 faze (vhodi L1 / L2 / L3, izhodi L1 '/ L2' / L3 '), da se zagotovi zatiranje širokopasovnih motenj do visokih frekvenc . Če je priključen tudi PE, je proti PE PE učinkovit Y kondenzator za preprečevanje motenj, ki je dodatno izboljšan (" T filter" ). S povezovanjem MK 5130N / LG 5130 med pretvornikom in merilnim relejem / napravo, ki jo je treba zatreti, se VF tok, ki teče skozi kapacitivnosti sklopke, močno zmanjša, saj filtrirne poti predstavljajo impedanco, ki narašča s frekvenco. S tem se izognemo napakam ali celo uničenju povezanih naprav.

· Delovanje merilnih relejev na pretvornikih in napravah z visokofrekvenčnimi interferenčnimi napetostmi
· Preprečevanje motenj delov vezja in majhnih porabnikov do 50 mA na fazo
· V primeru okvar električnega orodja, kontaktorjev in fluorescenčnih sijalk
· Trifazni interferenčni filter za merilne releje
· Zatiranje EMC motenj zaradi prevodnih interferenčnih napetosti
· Širokopasovno slabljenje visokofrekvenčnih komponent
Za nazivne napetosti do 3 AC 1000 V.
· Izbirna PE povezava za nadaljnje izboljšanje preprečevanja motenj
Skupna širina: 22,5 mm

Besedilo je strojno prevedeno.
