Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 merilni pretvornik Število relejnih izhodov: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

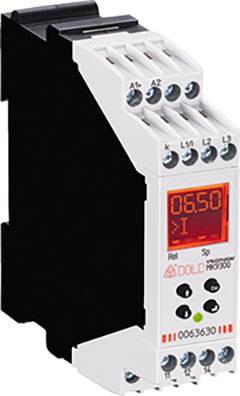

Digitalno časovno relejevsko stikalo z rdečo LED-zaslonom prikazuje '06,50'. Ima več priključnih sponk na vrhu in nadzorne gumbe spodaj.

Slika je simbolična

Vrsta izdelka

merilni pretvornik

Število relejnih izhodov

Delovna napetost

24 V/DC

Vrsta

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Merilni vhodi

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,8.12.

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Nazivna frekvenca: 50/60 Hz
Frekvenčno območje: 45 ... 400 Hz
Poraba toka: 50 mA
Vhod za merjenje napetosti L1 / L2 / L3
Nazivna napetost: 3 AC 400 V
Merilno območje UM: 3 AC 24 ... 400 V
Nazivna frekvenca: 50/60 Hz
Frekvenčno območje: 1 ... 400 Hz
Merilni vhodni tok i / k
Nazivni tok: AC 12 A
Merilno območje: AC 100 mA ... 12 A
Preobremenitvena zmogljivost
Neprekinjeno: 16 A
Na kratko<10 s: največ 25 A
Preobremenitev v trenutnem območju je posledica
hitro utripanje prikazane LED.
Nazivna frekvenca: 50/60 Hz
Frekvenčno območje: 45 ... 400 Hz
Območja nastavitve (absolutno, prek gumbov in LCD zaslona)
Natančnost merjenja pri nazivni frekvenci (v% nastavljene vrednosti): ± 4%
Histereza (v% nastavljene vrednosti): 0,2 ... 50% vrednosti odziva
Reakcijski čas:<350 ms (f>10 Hz)
nastavljiva zakasnitev odziva tv: 0 ... 10 s (v korakih po 0,1 s)
Nastavljiva zakasnitev zagona ta : 0,2 ... 10 s (v korakih po 0,1 s)
Izhodno vezje (Rel1: 11.12.14; Rel2: 21/22/24)
Stiki: 1 prehodni stik
Toplotni tok I th: 2 x 4 A
Preklopna zmogljivost V skladu z AC 15 normalno odprt kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
V skladu z DC 13 normalno odprt kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
Električna življenjska doba Po AC 15 pri 3 A, AC 230 V: 2 x 105Preklopni cikli IEC / EN 60947-5-1
Dovoljena preklopna frekvenca: 1800 / h
Maks. Varovalka moči kratkega stika: 4 A gG / gL IE
Mehanska življenjska doba: 30 x 106Preklopni cikli

Vrsta: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Vrsta izdelka: merilni pretvornik

Število relejnih izhodov: 2

Merilni vhodi: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Delovna napetost: 24 V/DC

Mere: (Š x V) 22.5 mm x 90 mm

Vgradna globina: 99 mm

Teža: 140 g

Širina: 22.5 mm

Višina: 90 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 merilni pretvornik Število relejnih izhodov: 2

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 merilni pretvornik Število relejnih izhodov: 2

Opis

Univerzalni merilni releji MK 9300N / MH 9300 iz serije VARIMETER PRO hkrati spremljajo do 9 različnih parametrov, kot so nad, pod, napetost okna, asimetrija napetosti, nad / pod tok, cos phi, aktivna, navidezna in reaktivna moč, frekvenca in fazno zaporedje. Meritev v trifaznih in enofaznih omrežjih je zelo enostavna in možna brez veliko ožičenja. Zahvaljujoč strukturi menijev so večnamenski merilni releji enostavni in intuitivni za uporabo. Zgodnje odkrivanje bližnjih napak in preventivno vzdrževanje preprečujeta drago škodo in kot uporabnik imaš koristi od zanesljivosti delovanja in visoke razpoložljivosti vašega sistema.

· Večnamenski merilni rele po EN 60255-1
Nadzor napetosti (1- in 3-fazni)
· Trenutni nadzor
· Spremljanje frekvence
· Fazni kot cos phi
· Fazno zaporedje, odpoved faze, asimetrija
· Aktivna, reaktivna in navidezna moč
· Zakasnitev vklopa, zakasnitev odziva
Nastavljiva histereza 0,2 ... 50% vrednosti odziva
· Pomnilnik napak
· LCD zaslon za trenutno izmerjene vrednosti
· Relejni izhod
· 1 preklopni kontakt
· Funkcija releja je odklopljena / zaprta
