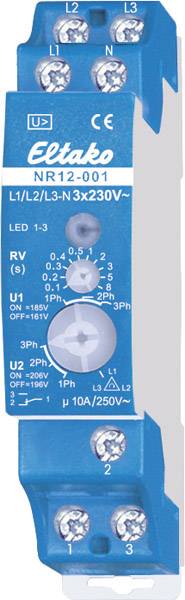

Eltako NR12-001-3x230V 22001330 omrežni nadzor

Rele za nadzor omrežja z nadzorom vrtljivega polja. Izguba v stanju pripravljenosti samo 0,8 vata. Modularna naprava za pritrditev na DIN tirnico (1TE) Za spremljanje napetosti 230 V izmenične napetosti med 1 do 3 zunanjimi vodniki in nevtralnim vodnikom ter za spremljanje vrtljivega polja (v smeri urinega kazalca) v položajih vrtljivih stikal 2Ph in 3Ph. V položaju L1 / L2 / L3 se spremlja samo vrtljivo polje, neodvisno od omrežne napetosti. Napajalna napetost L1-N 180-250V / 50Hz. Če L1 odpove, se relej takoj spusti brez povratne zamude. Spodnje vrtljivo stikalo na sprednji plošči lahko uporabite za nastavitev dveh vlečnih ali povratnih napetosti in določite število nadzorovanih zunanjih vodnikov. U1: povratna napetost 161V in vlečna napetost 185V. U2: izpustna napetost 196V in vtična napetost 206V VDE 0100, del 718 (prej: VDE 0108, 1. del). LED prikazan za pravilno napetost. Če je polarnost napačna ali manjka zunanji vodnik, LED hitro utripa. Sprostite zakasnitev RV z zgornjim vrtljivim stikalom, ki je nastavljivo od 0,1 do 8 sekund. Medtem ko teče čas RV, bo LED utripala počasi. Zamuda pri zategovanju 0,5s. Največja zaščita naprave 16A.

Besedilo je strojno prevedeno.
