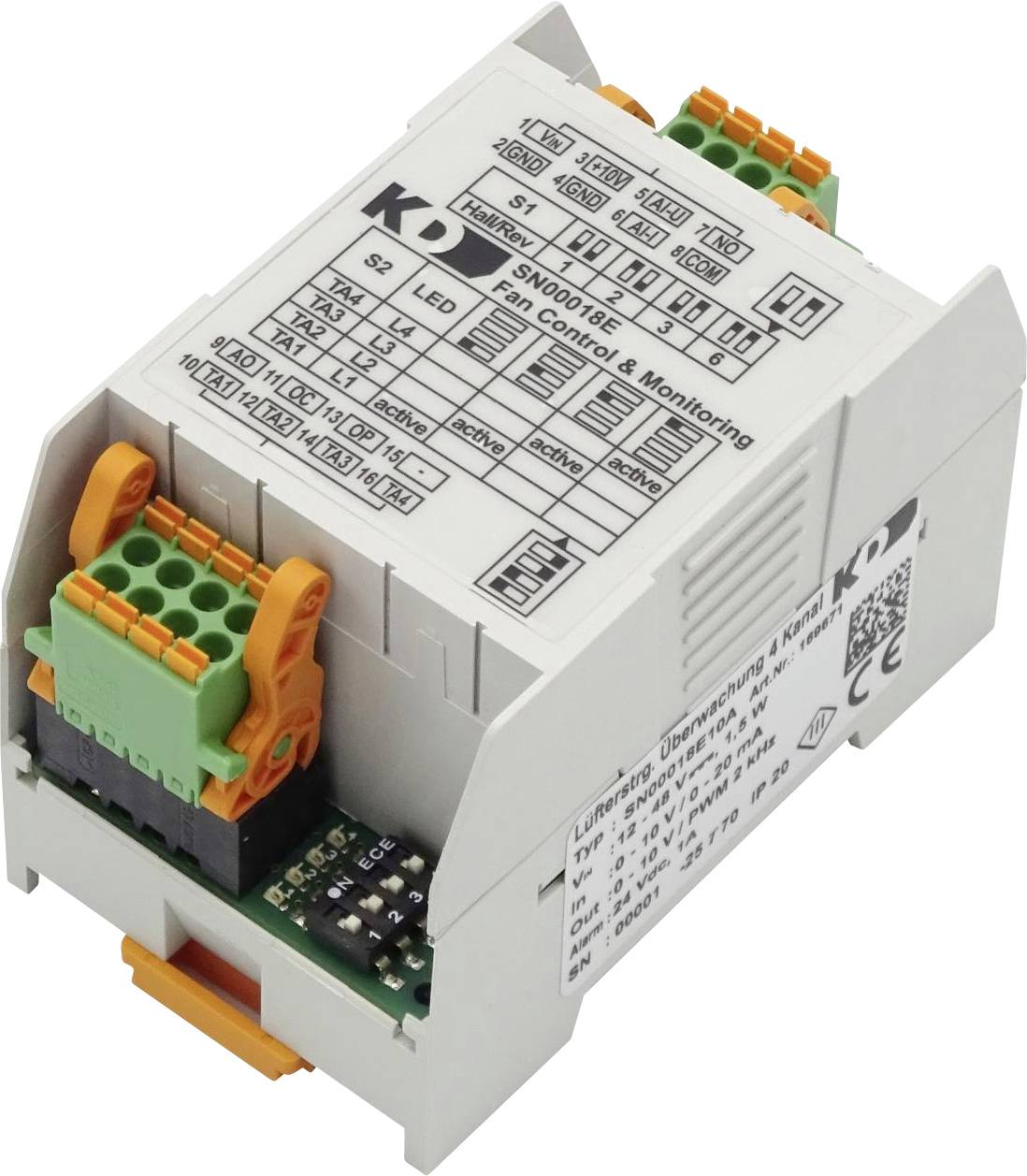

Naprava pretvori analogni standardni signal (0…10 V ali potenciometer in 4…20 mA) v signal PWM (0…100 % delovni cikel). Zagotavlja dva različna tipa krmilnih vmesnikov PWM (OC - odprti zbiralnik in OP - odprti zbiralnik s potegom), od katerih vsak oddaja isti delovni cikel. Obstaja tudi analogni 0…10 V izhod AO, ki prav tako oddaja isto hitrost. Če sta priključena oba signalna vhoda (AI-U in AI-I), se na izhodu odda višji rezultat krmiljenja hitrosti.

Modul spremlja hitrost do dveh ventilatorjev na TA1 in TA2, ki imata Hallove izhode (taho). Z DIP stikalom S2 lahko za vsakega od obeh priključkov ventilatorja nastavite, ali je nadzorovan ali ne. Število Hallovih impulzov na obrat, ki je odvisno od tipa ventilatorja, morate nastaviti z drugim DIP stikalom S1. Naprava nato izračuna hitrost iz signala merilnika hitrosti ventilatorja in jo primerja s fiksno vrednostjo praga. Modul sporoča, da vrednost praga ni bila dosežena preko alarmnega kontakta in rdeče LED diode, ki je prisotna na vsakem od obeh priključkov ventilatorja.
Alarmni kontakt (brezpotencialni vklopni kontakt) deluje tako, da je pod napetostjo v delovanju brez napak ali ko je signal za krmiljenje hitrosti manjši od 15% in izpade v primeru napake ali izpada električne energije. Napaka se pojavi, če nadzorovana povezava ventilatorja pade pod prag hitrosti za vsaj 10 sekund. Če napake ni več, se alarmni kontakt ponastavi. Nadzor napak je aktiven le, ko je signal za nadzor hitrosti najmanj 15 %. Nadzor ventilatorjev se aktivira šele 10 sekund po vklopu napajalne napetosti ali po preseženem 15-odstotnem pragu signala za regulacijo števila vrtljajev. Med tem zagonskim časom je alarmni kontakt pod napetostjo.

Primeri uporabe:
- Nadzor hitrosti in zaznavanje okvar motorjev / ventilatorjev v krmilnih omarah, napravah za ogrevanje, prezračevanje in klimatizacijo, ki imajo krmilni vhod PWM / 0…10 V in / ali izhod Hall
- Implementacija analognega standardnega signala (npr. izhod PLC-ja) v PWM signal za nastavitev hitrosti motorjev in ventilatorjev, ki imajo krmilni vhod PWM / 0…10 V
- Regulacija hitrosti s potenciometrom (lahko se priključi zunaj, ni integriran) motorjev in ventilatorjev, ki imajo krmilni vhod PWM / 0…10 V
