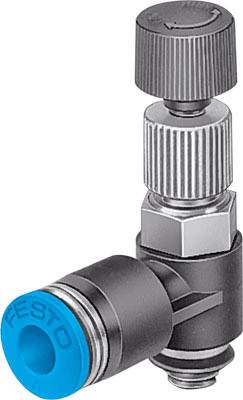

FESTO regulacijski ventil za diferencialni tlak 153505 LRLL-3/8-QS-8 Material ohišja PBT Tesnilni material PTFE 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti
FESTO regulacijski ventil za diferencialni tlak 153505 LRLL-3/8-QS-8 Material ohišja PBT Tesnilni material PTFE 1 kos
Tehnične specifikacije
- Obratovalni medij
Stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
- Vrsta
LRLL-3/8-QS-8
- Vrsta izdelka
regulacijski ventil za diferencialni tlak
- Material ohišja
PBT
- Priključek
G 3/8
QS-8
- Maks. pretok
474 l/min
- Obratovalni tlak (maks.)
6 bar
- Proizv. št. delov
153505
- Obratovalni tlak (min.)
2 bar
- Tesnilni material
PTFE
- Teža
67 g
- Značilnosti
vrtljiva
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
0 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1894556 FESTO regulacijski ventil za diferencialni tlak 153505 LRLL-3/8-QS-8 Material ohišja PBT Tesnilni material PTFE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1894556 FESTO regulacijski ventil za diferencialni tlak 153505 LRLL-3/8-QS-8 Material ohišja PBT Tesnilni material PTFE 1 kos
Informacije
Informacije 1894556 FESTO regulacijski ventil za diferencialni tlak 153505 LRLL-3/8-QS-8 Material ohišja PBT Tesnilni material PTFE 1 kos
Opis
• Z navojnim navojem in vtičnim priključkom
• vijačni navoj M5, Rx, R¼, Ry, R½
• Vtični priključek za zunanjo cev Ø 4 ... 12 mm
• 360 ° vrtljivi konektor
Ventil za regulacijo diferenčnega tlaka uravnava ročno nastavljeno razliko tlaka med primarnim tlakom, ki se uporablja na vijačnem navoju, in izstopnim tlakom na priključku QS.
Vgrajeni nepovratni ventil omogoča tlak, ki deluje na priključku QS, da se nespremenjeni izstopi na strani navoja.
Besedilo je strojno prevedeno.
• vijačni navoj M5, Rx, R¼, Ry, R½
• Vtični priključek za zunanjo cev Ø 4 ... 12 mm
• 360 ° vrtljivi konektor
Ventil za regulacijo diferenčnega tlaka uravnava ročno nastavljeno razliko tlaka med primarnim tlakom, ki se uporablja na vijačnem navoju, in izstopnim tlakom na priključku QS.
Vgrajeni nepovratni ventil omogoča tlak, ki deluje na priključku QS, da se nespremenjeni izstopi na strani navoja.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. QNn vrednost je meritev plinov v litrih na minuto.
Ventil za regulacijo diferenčnega tlaka nima prezračevanja, tj naraščajočega sekundarnega tlaka ni mogoče zmanjšati.
