Name: Fischer 520113 PM F 35 AL sw zaključna sponka
Brand: Fischer
SKU: 3028789
Availability: BackOrder

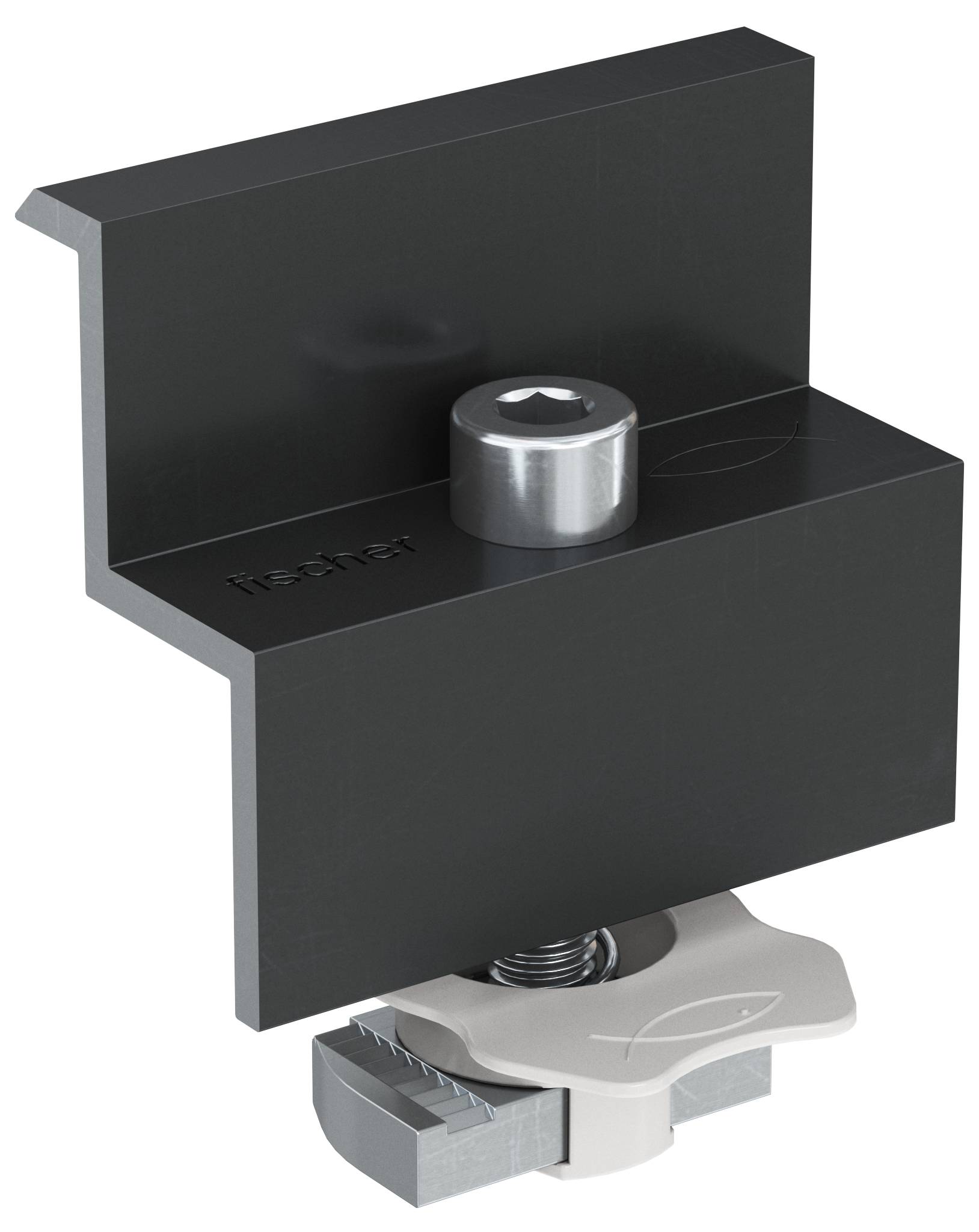

Sestav črnega kovinskega nosilnega oklepaja s srebrno matičnim vijakom na sredini in spodnjim pomično sponko, prikazan v bližnjem pogledu na belem ozadju.

Solarni paneli montirani na zeleno kovinsko streho, ki prikazuje namestitev obnovljive energije na strehi pod jasnim nebom.

Fischer 520113 PM F 35 AL sw zaključna sponka-2

1/3

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

30 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (40,99 € / Kos)

40,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer končna objemka predsestavljena PM F 35 AL sw

Vnaprej sestavljeno
Kladivasta matica s sponko za hitro vstavljanje v tirnico
Vgrajena vzmet za lažje pozicioniranje PV panela
Objemka in matica iz aluminija AW 6060 T66, vijak iz nerjavečega jekla A2-70, sponka iz PA 6
Vstavite spodnji del končnih sponk PM F v zgornji utor tirnice
Obrnite vnaprej sestavljene končne spone PM F za 90° v smeri urinega kazalca
Privijte PV modul na inbus vijak (TCEI) z zateznim momentom približno 10 Nm.
Primeren za:
Sistemi poševnih streh s kljukami
Trapezni pločevinasti strešni sistemi
Strešni sistemi iz valovite kovine
Posebni konstrukcijski sistemi
z:
SolarLight
SolarMid
Pločevinasta streha SolarMetal
Pločevinasta streha SolarFlat

Tehnične specifikacije

Vgradni moment: 10 Nm
Debelina modula: 35 mm
Velikost ključa (notranji šesterokotni): 6 mm

Vrsta izdelka: zaključna sponka

Teža: 60 g

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028789 Fischer 520113 PM F 35 AL sw zaključna sponka

Opis

PM F je vnaprej sestavljena končna objemka za PV module z aluminijastim okvirjem. Objemka PM je na voljo v različnih izvedbah glede na debelino PV panela. PM F ima udarno matico s posebno plastično kletko, ki olajša namestitev matice v osrednji utor tirnice. Vzmet drži objemko dvignjeno, dokler ni zategnjena, da olajša pozicioniranje PV panela. Zahvaljujoč vzmeti ostanejo vnaprej sestavljene končne spone PM F dvignjene med fazami zategovanja in zahvaljujoč plastičnemu elementu ostanejo na mestu brez zdrsa. Vnaprej sestavljene sponke PM F ne potrebujejo nobenih dodatnih elementov, kot so vijaki, tesnila ali sorniki.
