Name: Fischer 561722 PM C 28-34 AL sw sredinska sponka
Brand: Fischer
SKU: 3028807
Availability: BackOrder

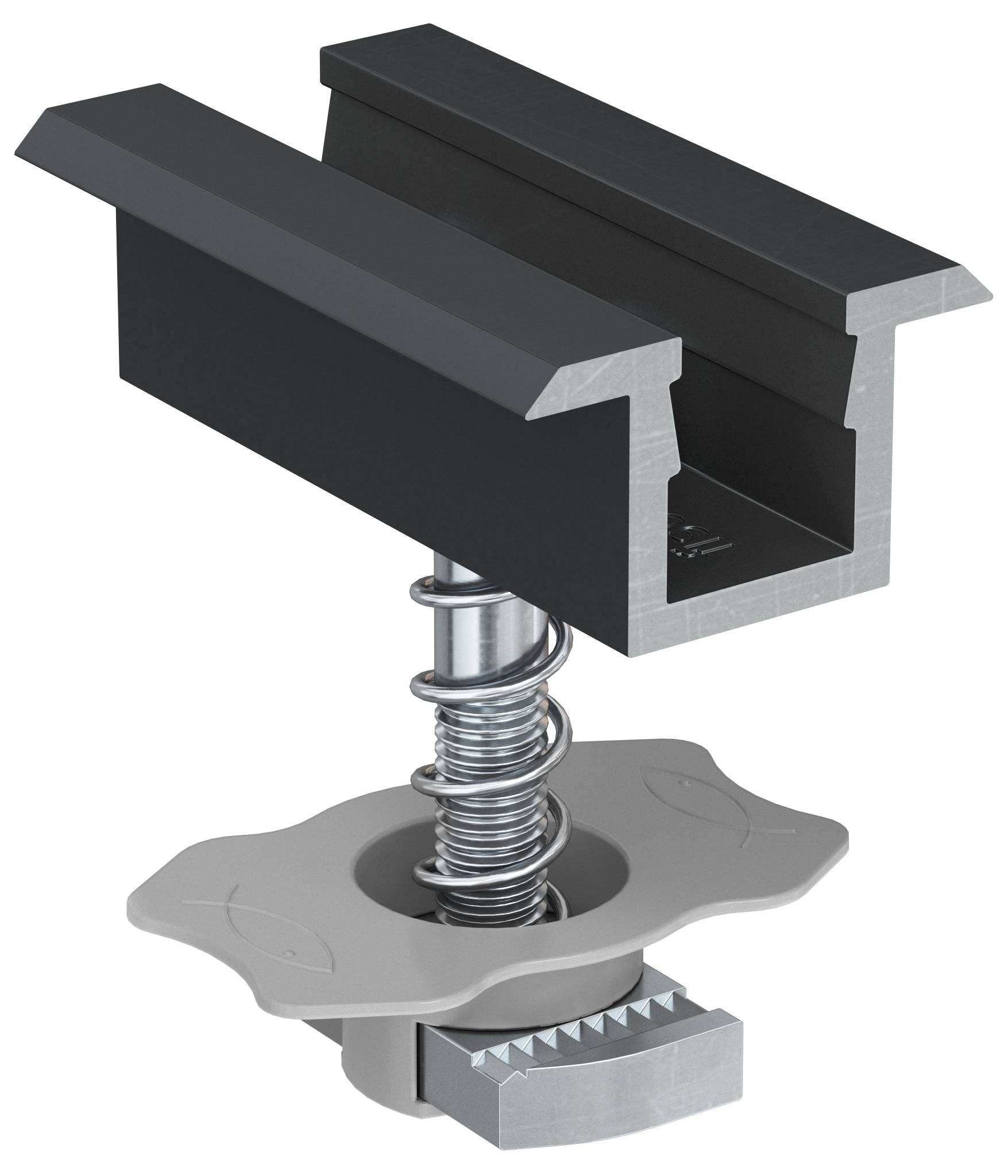

Prečni prerez črne kovinske stezne vodilice s prosto-spremenljivo srebrno sponko s prožnim pogonom in zobato oprijemno podlago.

Fischer 561722 PM C 28-34 AL sw sredinska sponka-1

Fischer 561722 PM C 28-34 AL sw sredinska sponka-2

1/3

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

30 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (29,99 € / Kos)

29,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer srednja objemka vnaprej sestavljena PM C 28-34 AL črna

Vnaprej sestavljeno
Kladivasta matica s sponko za hitro vstavljanje v tirnico
Vgrajena vzmet za lažje pozicioniranje PV panela
Objemka in matica iz aluminija AW 6060 T66, vijak iz nerjavečega jekla A2-70, sponka iz PA 6
Spodnji del sredinske objemke PM C vstavite v zgornji utor tirnice
Obrnite vnaprej sestavljeno srednjo objemko PM C za 90° v smeri urinega kazalca
Pritrdite fotonapetostni modul na inbus vijak (TCEI) z zateznim momentom približno 10 Nm.
Primeren za:
Sistemi poševnih streh s kljukami
Trapezni pločevinasti strešni sistemi
Strešni sistemi iz valovite kovine
Posebne konstrukcije
z:
SolarLight
SolarMid
Pločevinasta streha SolarMetal
Pločevinasta streha SolarFlat

Tehnične specifikacije

Vgradni moment: 10 Nm
Debelina modula: 28 - 34 mm
Velikost ključa (notranji šesterokotnik): 6 mm
Dolžina vijaka: 35 mm

Vrsta izdelka: sredinska sponka

Teža: 70 g

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028807 Fischer 561722 PM C 28-34 AL sw sredinska sponka

Opis

PM C je vnaprej sestavljena srednja objemka za fotonapetostne module z aluminijastimi okvirji. PM C-objemka je na voljo v različnih variantah glede na debelino PV panela. Objemka ima udarno matico s posebno plastično kletko, ki olajša namestitev matice v osrednji utor tirnice. Vzmet drži objemko dvignjeno, dokler ni zategnjena, da olajša pozicioniranje PV panela. Zahvaljujoč vzmeti ostane vnaprej sestavljena sredinska objemka PM C dvignjena med fazami zategovanja in zahvaljujoč plastičnemu elementu ostane na mestu brez zdrsa. Objemke ne potrebujejo nobenih dodatnih elementov, kot so vijaki, tesnila ali sorniki.
