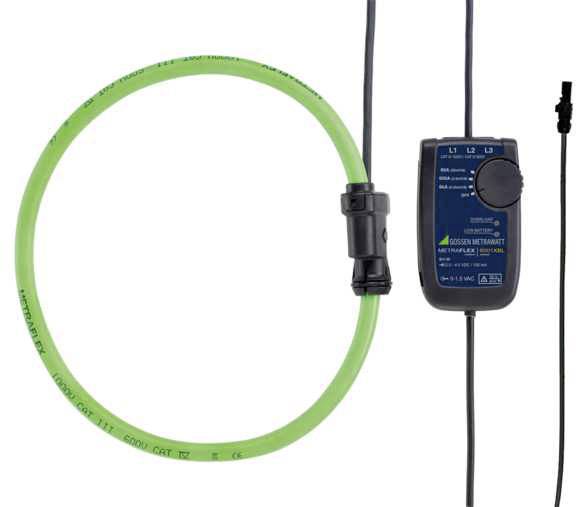

Gossen Metrawatt METRAFLEX 6001 XBL adapter za tokovne klešče merilno območje A/AC: 0.32 - 6000 A fleksibilen kalibracij
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1335,00 € / Kos)
1335,00 €
z DDV
Poudarki in podrobnosti
Gossen Metrawatt METRAFLEX 6001 XBL adapter za tokovne klešče Merilno območje A/AC (območje): 0.32 - 6000 A prilagodljive
- N/A
- Območje odpiranja za tokovne klešče 610 mm
Tehnične specifikacije
- Območje odpiranja za tokovne klešče
610 mm
- Vrsta izdelka
adapter za tokovne klešče
- Priključek B
moški konektor Hypertronics
delovni standardi (lastni)
- Območje merjenja A/AC min
0.32 A
- Območje merjenja A/AC maks.
6000 A
- Osnovna natančnost
1 %
- Oskrba z napetostjo
2 AA bateriji
- Merjenje električnega toka
AC
- Merilna kategorija
CAT III 1000 V
CAT IV 600 V
- Izhodni signal (maks.)
2.4 V
- Frekvenca (maks.)
20 kHz
- Dolžina
610 mm
- Značilnosti
prilagodljive
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1625891 Gossen Metrawatt METRAFLEX 6001 XBL adapter za tokovne klešče merilno območje A/AC: 0.32 - 6000 A fleksibilen kalibracij
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1625891 Gossen Metrawatt METRAFLEX 6001 XBL adapter za tokovne klešče merilno območje A/AC: 0.32 - 6000 A fleksibilen kalibracij
Opis
METRAFLEX so senzorji izmeničnega toka po principu Rogowski. Uporabite jih lahko za meritve izmeničnega toka do 3000 A, če jih priključite na ustrezno merilno napravo (zapisovalnik podatkov, mrežni analizator itd.).
Lahko jih namestite okoli enega ali več vodnikov katere koli zasnove (izolirani kabli, cevi, vodila).
Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije.
Najpomembnejši izdelki
Široko območje uporabe, 3 merilna območja in velika pasovna širina 10 Hz ... 20 kHz za harmonsko analizo
Natančno merjenje tudi pri majhnih tokovih, zahvaljujoč velikemu dinamičnemu območju in visoki občutljivosti senzorjev
Nizek vpliv prevodnika in minimalne motnje zunanjih polj
Enostavna uporaba v zaprtih prostorih zahvaljujoč majhnemu prerezu senzorja
9,9 mm in tanka končna kapa 13,6 mm - dolžina zanke 610 mm
Varno ravnanje tudi z zaščitnimi rokavicami, odpiranje senzorja in nastavitev merilnega območja z eno roko
Izjemno dolga življenjska doba baterije do 2000 h
Priključen je priključni kabel
Trenutni senzor z zaščitnim razredom IP65, merilni ojačevalnik z IP40
Visoka raven varnosti za uporabnika, kategorija meritev 1000 V CAT III, 600 V CAT IV in neomejena preobremenitev
Vaše prednosti
Prilagodljiva merilna glava omogoča merjenje toka tudi na težko dostopnih mestih. V ta namen je mogoče senzorje namestiti okoli enega ali več vodnikov katere koli zasnove (izolirani kabli, vodila, cevi). Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije.
V napravah MAVOWATT 230/240 in MAVOWATT 270 / 270-400 senzorje napaja neposredno mrežni analizator. Z drugimi omrežnimi analizatorji lahko senzorji delujejo preko zunanjega napajalnika v primeru dolgoročnih meritev.
Tehnične lastnosti
Široko območje uporabe, 3 merilna območja in velika pasovna širina 10 Hz ... 10 kHz za harmonsko analizo
Natančno merjenje tudi pri majhnih tokovih, zahvaljujoč velikemu dinamičnemu območju in visoki občutljivosti senzorjev
Nizek vpliv prevodnika in minimalne motnje zunanjih polj
Enostavna uporaba v zaprtih prostorih, zahvaljujoč majhnemu prerezu senzorja 9,9 mm in tankim končnim pokrovom 13,6 mm
Varno ravnanje tudi z zaščitnimi rokavicami, odpiranje senzorja in nastavitev merilnega območja z eno roko
Izjemno dolga življenjska doba baterije do 2000 h
Zunanje napajanje za dolgotrajno merjenje z dodatnim napajalnim vtičem s. Dodatki
Trenutni senzor z zaščitnim razredom IP65, merilni ojačevalnik z IP40
Visoka raven varnosti za uporabnika, kategorija meritev 1000 V @ CATIII, 600 V @ CATIV in neomejena preobremenitvena zmogljivost
Specifikacija lastnosti
Izhodni signal (AC) 50 mV / A 5 mV / A 0,5 mV / A
Preostali tok / hrup 8 mV eff. 2 mV eff. 2 mV eff.
Merilna negotovost (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Neomejena preobremenitvena zmogljivost
Linearnost ± 0,2% izmerjene vrednosti
Pasovna širina 10 Hz do 10 kHz (-1 dB)
Fazna napaka kota manjša od ± 1 ° (45 ... 65 Hz)
Besedilo je strojno prevedeno.
Lahko jih namestite okoli enega ali več vodnikov katere koli zasnove (izolirani kabli, cevi, vodila).
Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije.
Najpomembnejši izdelki
Široko območje uporabe, 3 merilna območja in velika pasovna širina 10 Hz ... 20 kHz za harmonsko analizo
Natančno merjenje tudi pri majhnih tokovih, zahvaljujoč velikemu dinamičnemu območju in visoki občutljivosti senzorjev
Nizek vpliv prevodnika in minimalne motnje zunanjih polj
Enostavna uporaba v zaprtih prostorih zahvaljujoč majhnemu prerezu senzorja
9,9 mm in tanka končna kapa 13,6 mm - dolžina zanke 610 mm
Varno ravnanje tudi z zaščitnimi rokavicami, odpiranje senzorja in nastavitev merilnega območja z eno roko
Izjemno dolga življenjska doba baterije do 2000 h
Priključen je priključni kabel
Trenutni senzor z zaščitnim razredom IP65, merilni ojačevalnik z IP40
Visoka raven varnosti za uporabnika, kategorija meritev 1000 V CAT III, 600 V CAT IV in neomejena preobremenitev
Vaše prednosti
Prilagodljiva merilna glava omogoča merjenje toka tudi na težko dostopnih mestih. V ta namen je mogoče senzorje namestiti okoli enega ali več vodnikov katere koli zasnove (izolirani kabli, vodila, cevi). Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije.
V napravah MAVOWATT 230/240 in MAVOWATT 270 / 270-400 senzorje napaja neposredno mrežni analizator. Z drugimi omrežnimi analizatorji lahko senzorji delujejo preko zunanjega napajalnika v primeru dolgoročnih meritev.
Tehnične lastnosti
Široko območje uporabe, 3 merilna območja in velika pasovna širina 10 Hz ... 10 kHz za harmonsko analizo
Natančno merjenje tudi pri majhnih tokovih, zahvaljujoč velikemu dinamičnemu območju in visoki občutljivosti senzorjev
Nizek vpliv prevodnika in minimalne motnje zunanjih polj
Enostavna uporaba v zaprtih prostorih, zahvaljujoč majhnemu prerezu senzorja 9,9 mm in tankim končnim pokrovom 13,6 mm
Varno ravnanje tudi z zaščitnimi rokavicami, odpiranje senzorja in nastavitev merilnega območja z eno roko
Izjemno dolga življenjska doba baterije do 2000 h
Zunanje napajanje za dolgotrajno merjenje z dodatnim napajalnim vtičem s. Dodatki
Trenutni senzor z zaščitnim razredom IP65, merilni ojačevalnik z IP40
Visoka raven varnosti za uporabnika, kategorija meritev 1000 V @ CATIII, 600 V @ CATIV in neomejena preobremenitvena zmogljivost
Specifikacija lastnosti
Izhodni signal (AC) 50 mV / A 5 mV / A 0,5 mV / A
Preostali tok / hrup 8 mV eff. 2 mV eff. 2 mV eff.
Merilna negotovost (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Neomejena preobremenitvena zmogljivost
Linearnost ± 0,2% izmerjene vrednosti
Pasovna širina 10 Hz do 10 kHz (-1 dB)
Fazna napaka kota manjša od ± 1 ° (45 ... 65 Hz)
Besedilo je strojno prevedeno.
Izvedba
- Možno je zunanje napajanje.
Obseg dostave
- Gossen Metrawatt METRAFLEX 6001 XBL adapter za tokovne klešče merilno območje A/AC: 0.32 - 6000 A fleksibilen kalibracija narejena po: delovnih standardih
