GW Instek GPT-9513 merilnik izolacij, preizkuševalnik napetosti 1 Ω

GW Instek predstavlja nov večkanalni preizkuševalnik dielektrične trdnosti - serijo GPT-9500. Ta serija je sestavljena iz 2 modelov, vsak model pa ima vgrajen 8-kanalni optični bralnik. Serija je v skladu z varnostnimi predpisi: IEC, EN, UL, CSA, GB, JIS in drugimi varnostnimi predpisi. Serija je namenjena potrebam glavnih preskusnih elementov splošnih elektronskih komponent ali komponent navijanja pri rutinskem testiranju.

Serija GPT-9500 je večkanalna preskusna naprava tri-v-enem, ki ponuja odpornost na izmenično napetost (največ 5 kV), odpornost na enosmerno napetost (največ 6 kV) in izolacijsko odpornost (največ 1000 V). Zasnova serije ustreza najnovejšim zahtevam standarda IEC-61010-2-034 in temelji na izhodni platformi AC 150VA. Status 8 kanalov GPT-9513 lahko nastavite na H, L ali X, odvisno od preskusnih zahtev, še posebej primernih za navitje komponent, kot so transformatorji za izvajanje medsebojnih preizkusov na več točkah posameznih komponent. Status 8 kanalov GPT-9503 zagotavlja samo nastavitev H ali X, kar je primerneje za splošne komponente, kot so pasivne komponente za visokonapetostni test med dvema točkama.

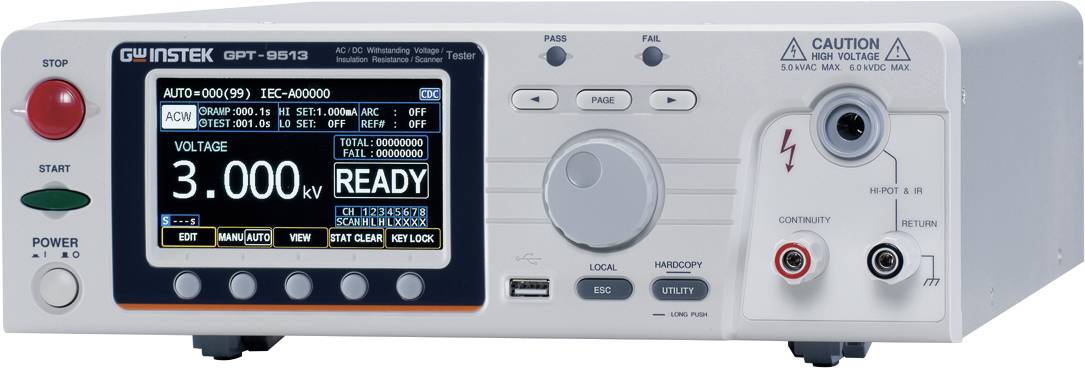

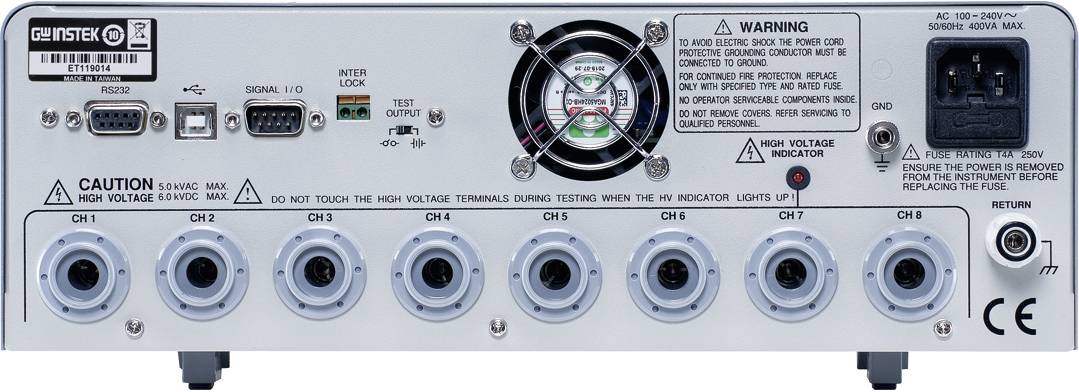

Serija GPT-9500 je opremljena s 4,3-palčnim barvnim LCD-jem (ločljivost 480 x 272), ki uporabniku zagotavlja popolne merilne informacije in uporabniku prijazen uporabniški vmesnik, ki olajša upravljanje in nastavljanje parametrov. Test AUTO podpira tabelarno predstavitev, tako da za prikaz vseh rezultatov preskusa ni treba preklopiti zaslona. Hkrati serija ponuja funkcijo statističnega štetja. Uporabniki lahko hitro ugotovijo skupno število testov in število NO-GO-jev, ne da bi morali priključiti zunanji števec. Vsi kanali za optično branje so konfigurirani na zadnji strani testerja.

Ne samo, da je zasnova razmeroma estetska, ko je tester nameščen v stojalu, lahko pomaga tudi pri preprečevanju telesnih poškodb, saj preprečuje nenamerne stike med postopkom razdeljevanja. Funkcija zaznavanja odklopa je na voljo za serijo, da se prepreči napačna presoja testa, ki je posledica odklopa žice.
Druge funkcije in značilnosti serije GPT-9500 vključujejo funkcijo izvoza / uvoza za nastavitev parametrov, s katero je mogoče nastavitve preizkuševalnika preko USB-pogona kopirati na iste preizkuševalce modelov v proizvodni liniji. Na ta način je mogoče hitro razširiti testne postaje proizvodnih linij in se izogniti tudi nevarnosti napak zaradi ponavljajočih se vstopov; funkcija ničelnega zagona, ki preprečuje vpliv trenutnih napetosti na DUT; funkcija zaklepanja, ki je varnostna struktura strojne opreme, ki uporabniku omogoča priključitev zunanjih zaščitnih naprav.
