PCE Instruments PCE-IT414 merilnik izolacij

Ean:
Koda proizvajalca:
Št. izdelka:

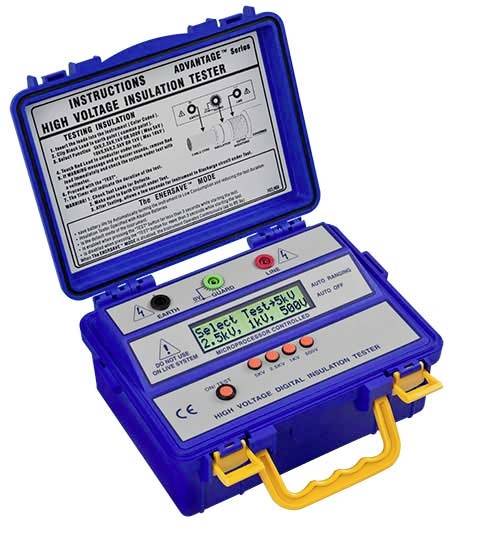

Prenosni modri tester za visoko napetost z izolacijo z odprtim pokrovom, zaslonom, krmilnimi gumbi in rumenim prenosnim ročajem.

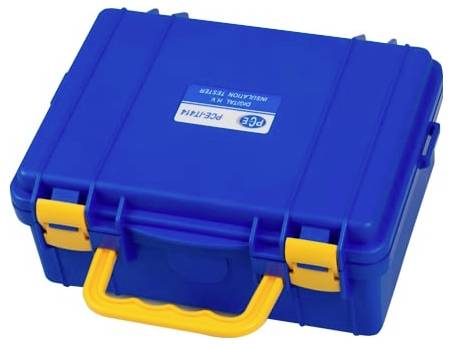

Modra trda torba z rumenih zapahami in ročajem, označena z 'PE CARRIER'

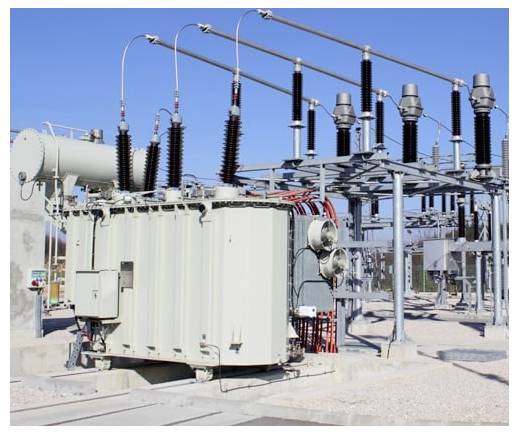

Velike električne transformatorje in naprave visokonapetostne podpostaje z izolatorji in daljnovodi zunaj na prostem pod jasnim modrim nebom.

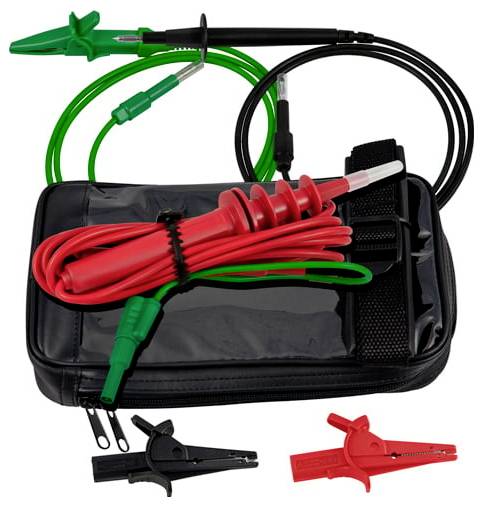

Komplet električnih testnih sond in krokodilskih zažemov v rdeči, zeleni in črni barvi, prikazan s črno torbico z zadrgo.

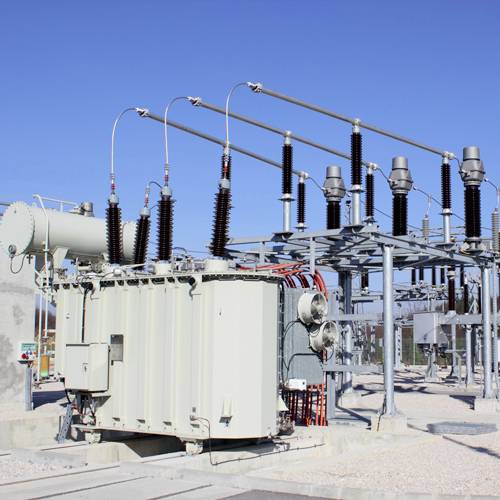

Transformator v elektrarni ob jasnem nebu. Električni vodi in izolatorji so vidni.
1/5
Podatkovni list izdelka (PDF)
Dostava pet.,6.11.
7 kos - zaloga Nemčija
Število
Skupaj (1269,00 € / Kos)
1269,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo 7 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-IT414 merilnik izolacij

  • 6-mestni LCD zaslon
  • Merjenje po VDE 0413, del 1
  • Testna napetost do 10.000 V.
  • EMC: EN 50081-1, EN 50082-1
  • Varnost IEC-1010-1; CAT III IEC-1010-1 / EN 61010-1

Tehnične specifikacije

  • Tehnični podatki testerja izolacije DC preskusna napetost 1.000 / 2.500 / 5.000 / 10.000 V Izolacijska merilna območja / preskusna napetost 60 GΩ / 1.000 V 150 GΩ / 2.500 V 300 GΩ / 5.000 V 600 GΩ / 10.000 V
  • Natančnost ± 5 %
  • Izhodna moč 1 W max.
  • Izolacijska upornost med električnim vodom in ohišjem 2000 MΩ / 2000V
  • Odporna napetost med tokokrogom in ohišjem 700 V AC za največ 1 minuto AC predopozorilnega tokokroga pri napetostih> 450VAC
  • Napajanje 8 x 1,5 V baterij
  • Dimenzije 250 x 110 x 190 mm (ŠxVxG)
  • Teža 1,5 kg
Vrsta izdelka

merilnik izolacij

Merilna funkcija

izolacijska upornost

delovni standardi (lastni)

Mere

(D x Š x V) 190 x 250 x 110 mm

Teža

1500 g

Vrsta zaslona

LCD

Merilna kategorija

CAT III

Širina

250 mm

Višina

110 mm

Dolžina

190 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2452483 PCE Instruments PCE-IT414 merilnik izolacij

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2452483 PCE Instruments PCE-IT414 merilnik izolacij

Opis

Tester izolacije PCE-IT414 prihaja iz serije zelo natančnih, robustnih testnih naprav s 6-mestno zaslonom. Ta visokonapetostni tester izolacije je bil posebej razvit za uporabo na terenu in delovanje v težkih merilnih pogojih. Ena od prednosti je integrirano zaščitno vezje za preprečevanje napak pri merjenju zaradi uhajajočih tokov. Tester izolacije je opremljen z mikroprocesorjem CMOS in ima zvočni in optični alarmni signal. S tem visokonapetostnim testerjem izolacije lahko delate z 10 kV testnimi napetostmi. Tako lahko izvajate tudi učinkovite testerje izolacije v visokonapetostnih sistemih. Neomejena natančnost kalibracije testerja izolacije PCE-IT414 je zagotovljena, ker je bil tovarniško kalibriran za visoko natančne digitalne meritve (shranjen v vezju EEPROM). Zelo malo naprav za merjenje izolacije ponuja 10 kV testno napetost po bistveno višjih cenah. Opredelitev izolacijske upornosti: To je upor v ohmih v električnih sistemih. Zato je izjemnega pomena za osebno zaščito pred električnim udarom in preprečevanje ali preprečevanje materialne škode zaradi nenadzorovanega pretakanja okvarnih tokov. Stanje izolacije se preveri in oceni z meritvami izolacije.

Besedilo je strojno prevedeno.

Obseg dostave

  • 1 x tester izolacije PCE-IT414
  • 1 x barvno označeni silikonski testni kabli
  • 1 x integrirano zaščitena ultravisokonapetostna sonda s koaksialnim silikonskim prevodnikom
  • 8 x AAA baterije
  • 1 x navodilo
  • Izvedba meritve izolacije s testerjem izolacije:
  • Izklopite napetost.
  • Odstranite most med N in PE.
  • Izklopite odklopnik, varovalko, FI stikalo, porabnik.
  • Nato povežite merilne linije med zunanjim vodnikom in PE med zunanjim vodnikom in vklopite izolacijski tester in izmerite.
  • Prav tako je smiselno meriti med zunanjimi vodniki, da bi lahko bolje prepoznali poškodbe ali staranje vodov.
  • Najmanjše vrednosti izolacijske upornosti morajo biti 0,25 M Ohm za merilno napetost 250 V DC, 0,5 M Ohm za 500 V DC in 1 M Ohm za 1000 V DC.
