PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ

Ean:
Koda proizvajalca:
Št. izdelka:

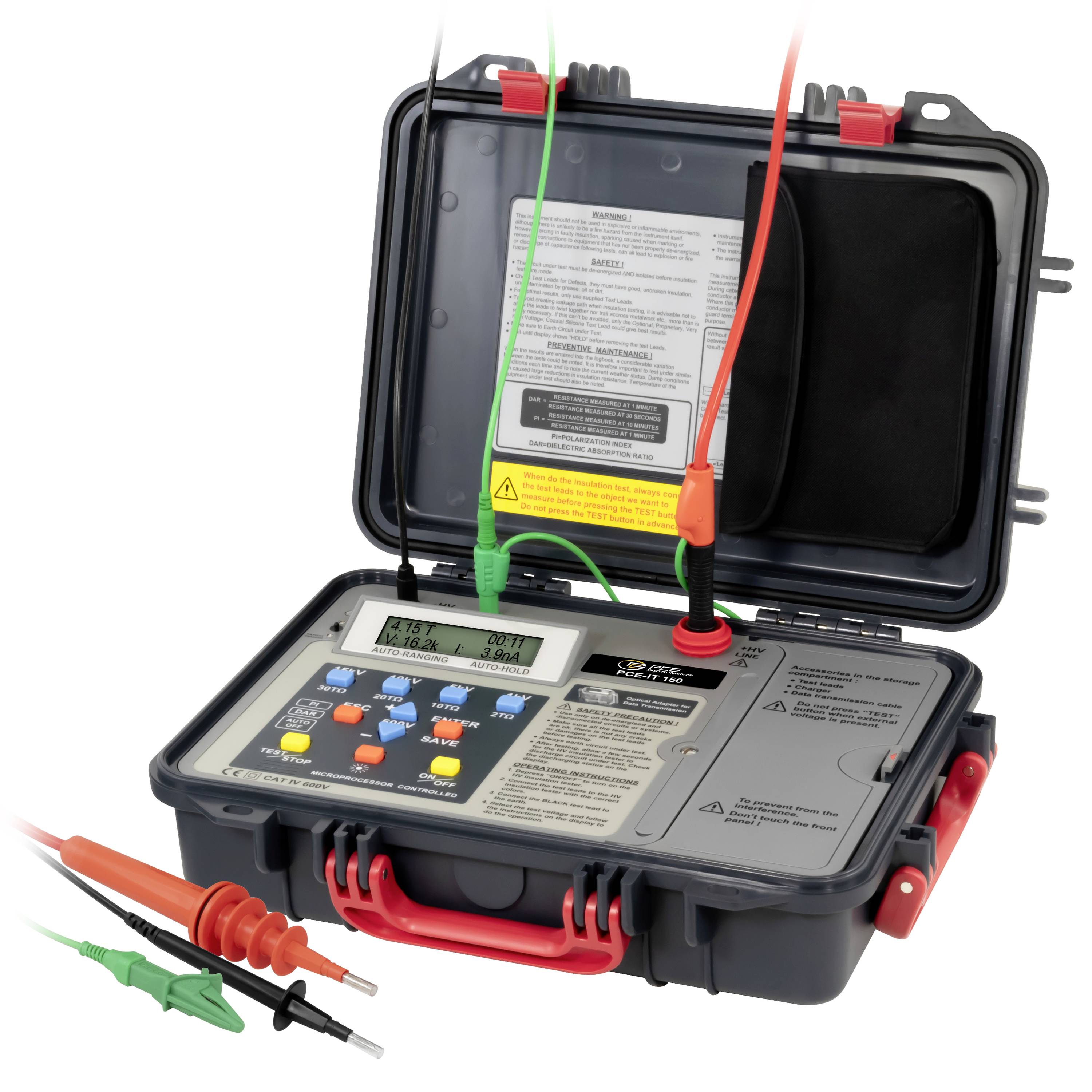

Prenosni električni preskusni instrument v robust ohišju z rdečo in zeleno sondo priključeni ter dvema ohljubnima preskusnima vodnikoma spredaj.

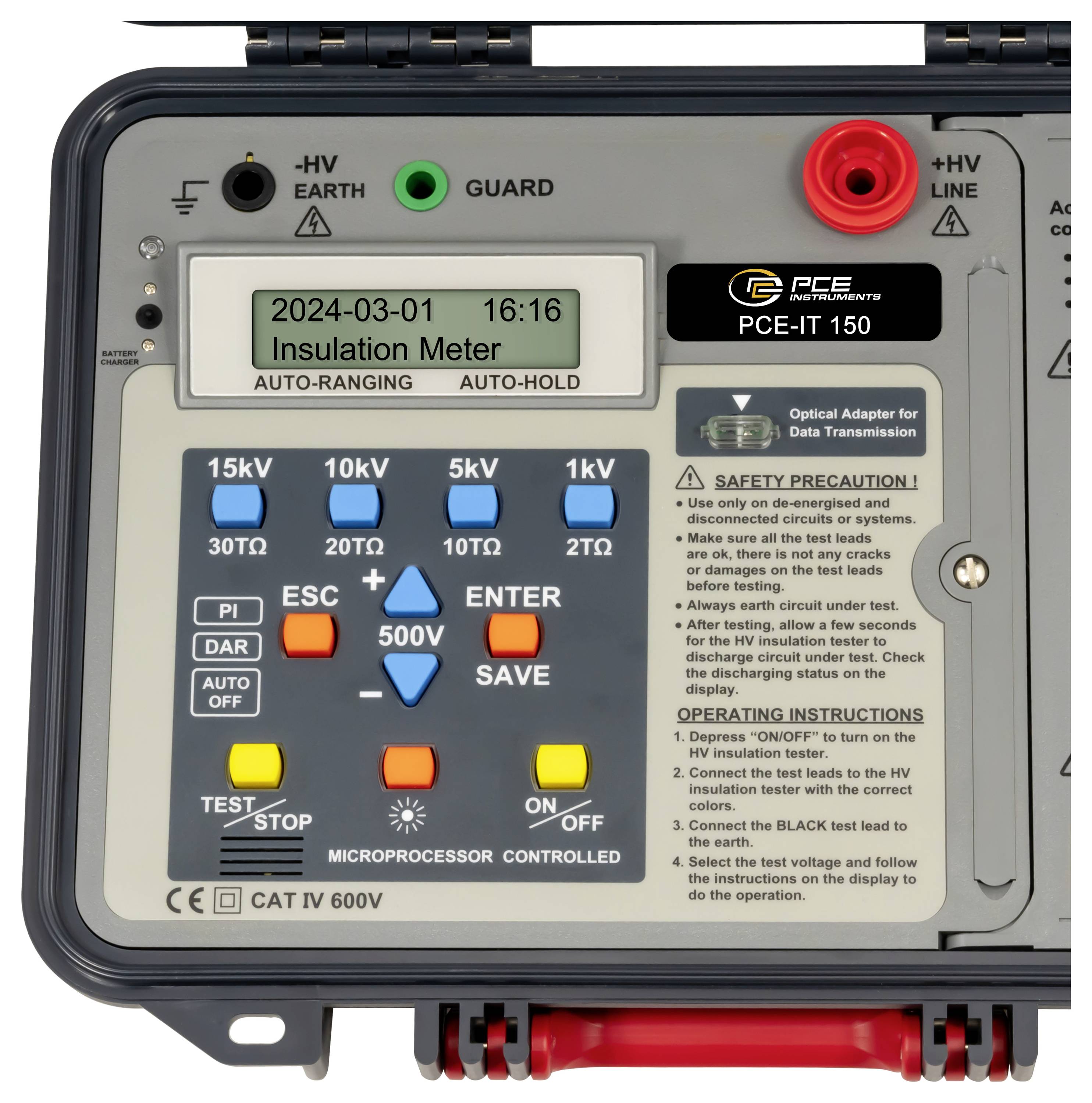

Sprednja plošča PCE IT 150 merilnika izolacije s prikazom, gumbi za obseg napetosti in nadzorniki testiranja za merjenje električne izolacije.

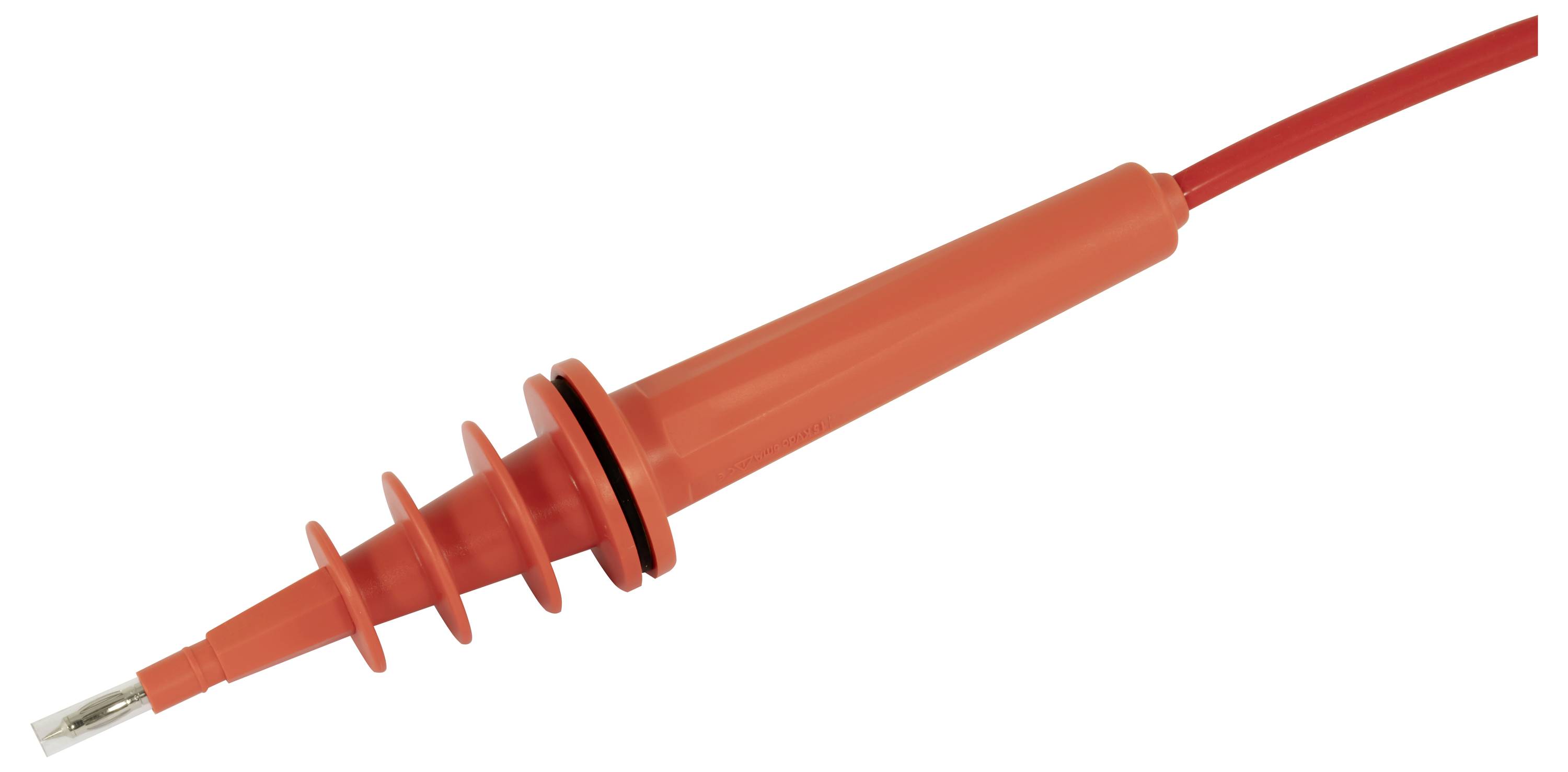

Oranžna izolirana električna testna sonda s konico iz kovine na belem ozadju.

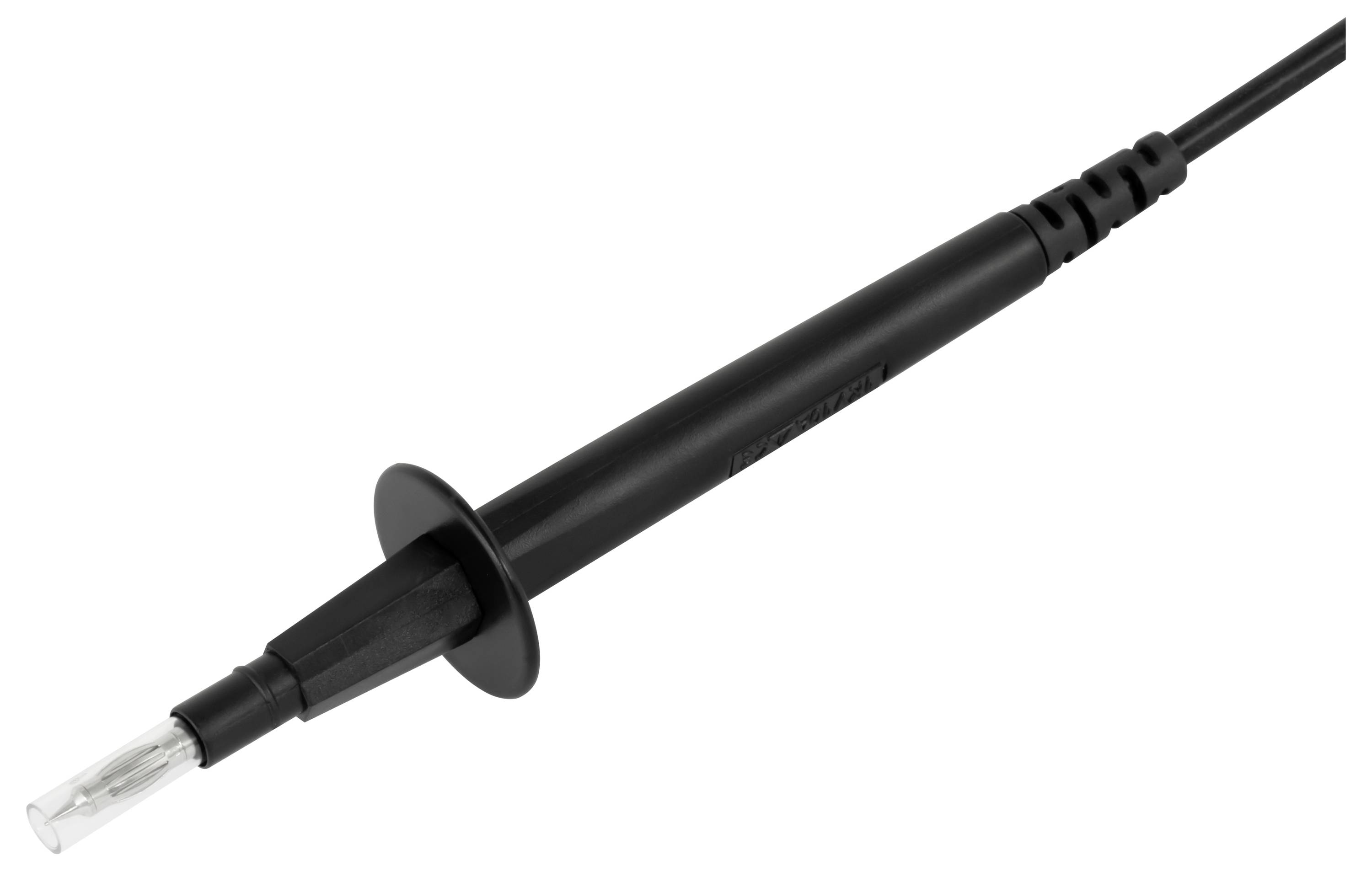

Črna lemilka s koničastim kovinskim vrhom in priloženim kablom za napajanje na belem ozadju

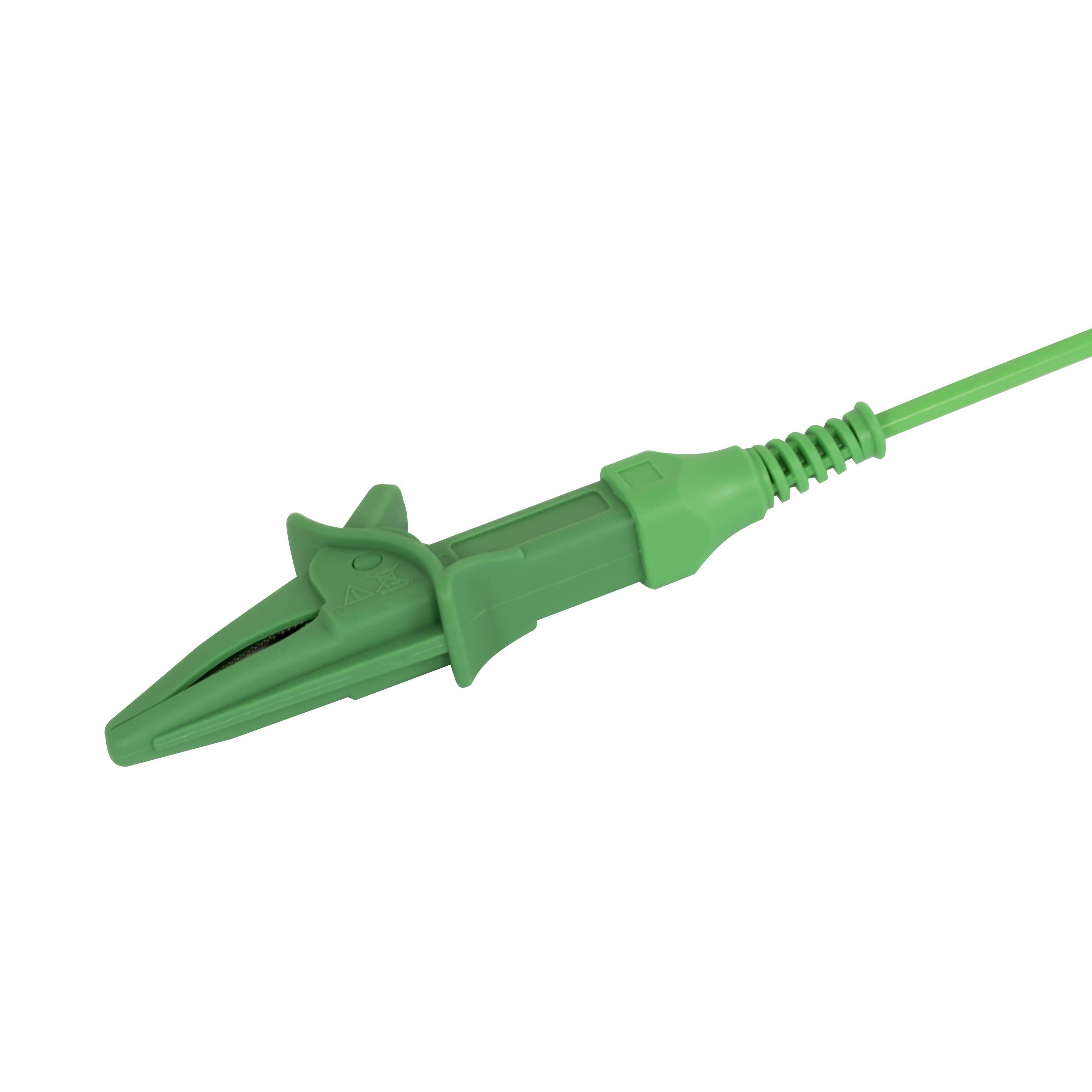

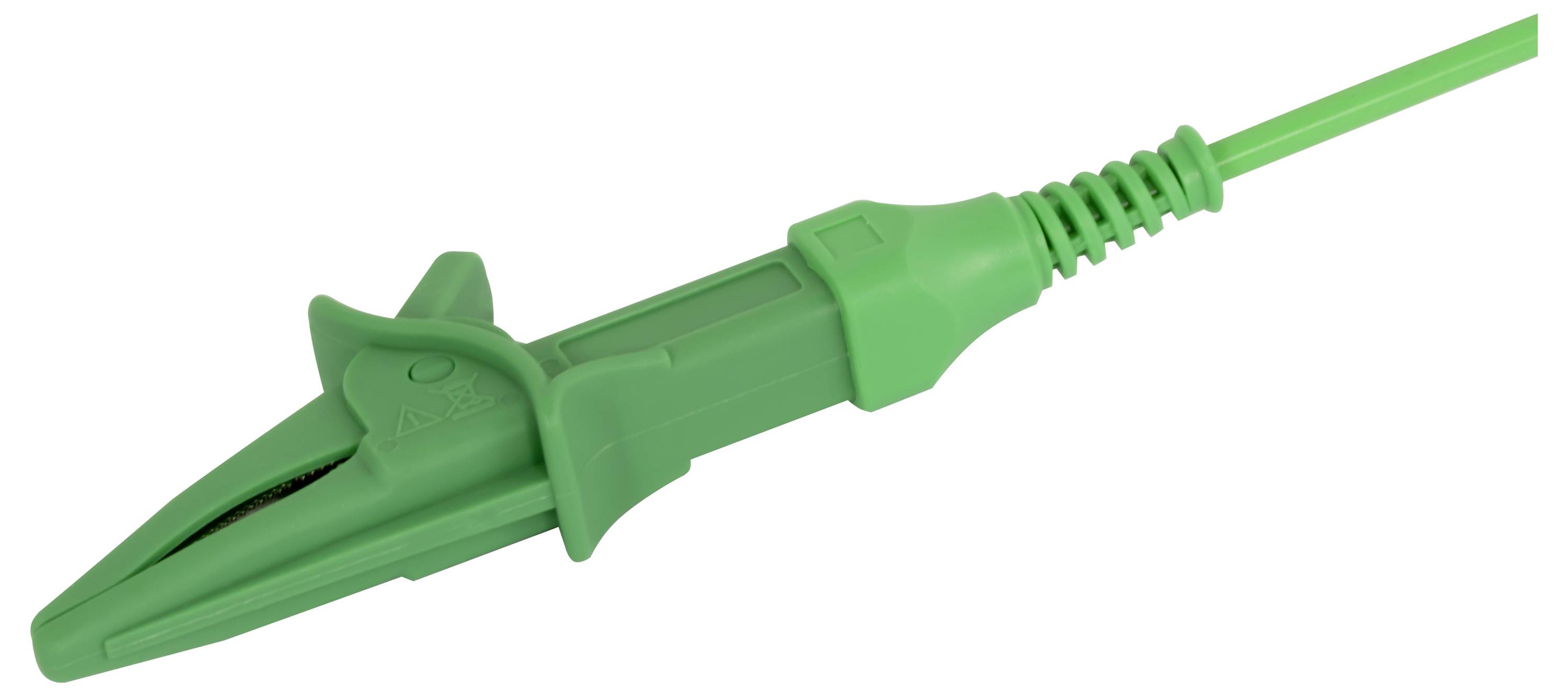

Zeleni plastični priključek za kabel s twist-and-lock sistemom prikazan na beli podlagi.
PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ-5
PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ-6
1/7
Podatkovni list izdelka (PDF)
Dostava čet.,5.11.
7 kos - zaloga Nemčija
Število
Skupaj (2179,00 € / Kos)
2179,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo 7 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ

  • 15 kV tester izolacije
  • Izolacijska upornost do 30 TΩ
  • Polarizacijski indeks PI
  • Dielektrično absorpcijsko razmerje DAR
  • 4 gumbi za merilno napetost
  • Pomnilnik za 200 izmerjenih vrednosti
  • Priložena programska oprema.
  • Litij-ionska baterija
  • Prikaz datuma in časa
  • Časovnik za testiranje
  • Nastavljiva preskusna napetost
  • Alarm ob uporabi zunanje napetosti
  • Samodejni izklop

Tehnične specifikacije

  • Enosmerni tok DC
  • Merilno območje 30 V ... 600 V
  • Ločljivost 1 V
  • Natančnost ±(2,0 % izmerjene vrednosti) +3 števke)
  • izmenična napetost AC
  • Merilno območje 30 V ... 600 V
  • Ločljivost 1 V
  • Natančnost ±(2,0 % izmerjene vrednosti) +3 števke)
  • Izolacijska upornost
  • Merilno območje 0 GΩ ... 1 GΩ
  • Ločljivost 0,001 GΩ
  • Natančnost ±(5 % odčitka + 5 števk),
  • Izolacijska upornost
  • Merilno območje 1 GΩ ... 10 GΩ
  • Ločljivost 0,01 GΩ
  • Natančnost ±(5 % odčitka + 5 števk)
  • Izolacijska upornost
  • Merilno območje 10 GΩ ... 100 GΩ
  • Ločljivost 0,1 GΩ
  • Natančnost ±(5 % odčitka + 5 števk)
  • Izolacijska upornost
  • Merilno območje 100 GΩ ... 1 TΩ
  • Ločljivost 1 GΩ
  • Natančnost ±(5 % odčitka + 5 števk)
  • Izolacijska upornost
  • Merilno območje 1 TΩ ... 10 TΩ
  • Ločljivost 10 GΩ
  • Natančnost ±20%.
  • Izolacijska upornost
  • Merilno območje 10 TΩ ... 30 TΩ
  • Ločljivost 100 GΩ
  • Natančnost ±20%.
  • Splošni tehnični podatki
  • Merilne funkcije HOLD, PI, DAR
  • Vrsta zaslona LCD
  • Notranji pomnilnik
  • Kapaciteta shranjevanja 200 meritev
  • Vmesnik RS232
  • Samodejni izklop 5 min
  • Samodejni izklop je mogoče deaktivirati ne
  • Preskusna napetost 500 V ... 15 kV
  • Varnostni standard CAT IV 600 V
  • Jezik menija: angleščina (ZDA)
  • Razred zaščite (naprava) IP66
  • Zaščitni razred (dodatne informacije) samo z zaprtim pokrovom
  • Napajanje 100 ... 240 V, 50/60 Hz
  • Vrsta vtiča - Europlug
  • Teža: 6362 g
  • Dimenzije (D x Š x V) 325 x 430 x 132 mm
  • Delovni pogoji 0 ... 40 °C, 0 ... 80 % relativne vlažnosti
  • Pogoji shranjevanja 0 ... 40 °C, 0 ... 80 % relativne vlažnosti
  • Kapaciteta 5200 mAh
Vrsta izdelka

merilnik izolacij

Preizkusna napetost

15000 V

Merilna funkcija

napetost dc

napetost ac

izolacijska upornost

delovni standardi (lastni)

Vmesniki

1x RS 232

IP66

Oskrba z napetostjo

240 V

Mere

(D x Š x V) 325 x 430 x 132 mm

Teža

6362 g

Vrsta zaslona

digitalni (LCD)

Izolacijska upornost (maks.)

30 TΩ

Merilno območje napetosti (maks.)

600 V

Merilno območje napetosti (min.)

30 V

Merilna kategorija

CAT IV

Širina

430 mm

Višina

132 mm

Dolžina

325 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3324685 PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3324685 PCE Instruments PCE-IT 150 merilnik izolacij 15000 V 30 TΩ

Opis

Merilna naprava za izolacijo je namenjena meritvam izolacije s preskusno napetostjo do 15 kV. Merilno območje od 0 ... 30 TΩ in dodatne merilne funkcije naredijo preskusno napravo vsestransko uporabno. S 4 gumbi za hitro izbiro običajnih merilnih napetosti in možnostjo nastavitve napetosti v korakih po 500 V. Predhodno konfigurirani diagnostični testi, vključno s testi (PI), dielektričnim absorpcijskim razmerjem (DAR) in pomnilniško funkcijo za 200 meritev. Te je mogoče prenesti v programsko opremo prek vmesnika, ki omogoča tudi upravljanje naprave za merjenje izolacije. Poleg tega lahko s testerjem izolacije izmerite izmenično in enosmerno napetost do 600 V. Merilnik izolacije je dobavljen v robustnem ohišju, ki zagotavlja zaščito IP66 tudi pri zaprtem pokrovu.

Med svojo normalno življenjsko dobo je električna izolacija izpostavljena različnim obremenitvam, ki vodijo do njenega obrabljanja. Vzroki so toplotni, mehanski in kemični vplivi ter vlaga. Čeprav je izolacija zasnovana tako, da te obremenitve prenese več let, lahko nenormalne obremenitve pospešijo naravni proces staranja in drastično skrajšajo njeno življenjsko dobo. Zato je priporočljivo redno preverjati, ali poteka pospešen proces staranja, in po potrebi ugotoviti, ali so učinki reverzibilni.

Besedilo je strojno prevedeno.

Izvedba

  • Samodejni izklop
  • Alarm ob uporabi zunanje napetosti

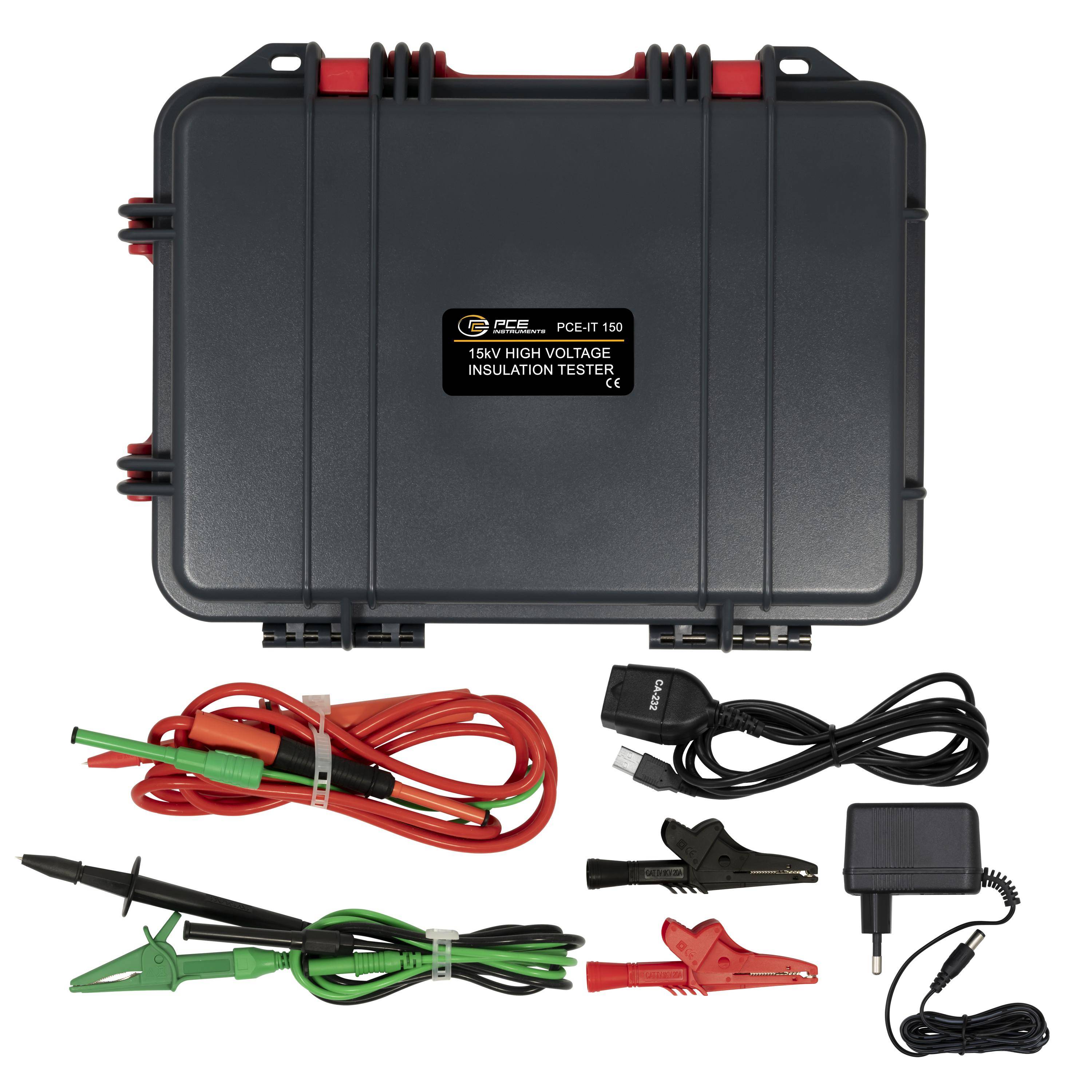

Obseg dostave

  • 1 x merilnik izolacije PCE-IT 150
  • 1 x približno 2 m visokonapetostni merilni kabel
  • 2 x merilna kabla dolžine približno 1 m
  • 1 x kabel za prenos podatkov
  • 1 x programska oprema za računalnik na USB ključku
  • 1 x napajalnik 24 VDC / 0,625 A
  • 1 x navodila za uporabo
  • 1 x potrdilo o tovarniški kalibraciji
