PCE Instruments PCE-IT 110 merilnik izolacij 1000 V 1000 mΩ
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
23 kos - zaloga Nemčija
Število
Skupaj (459,00 € / Kos)
459,00 €
z DDV
Poudarki in podrobnosti

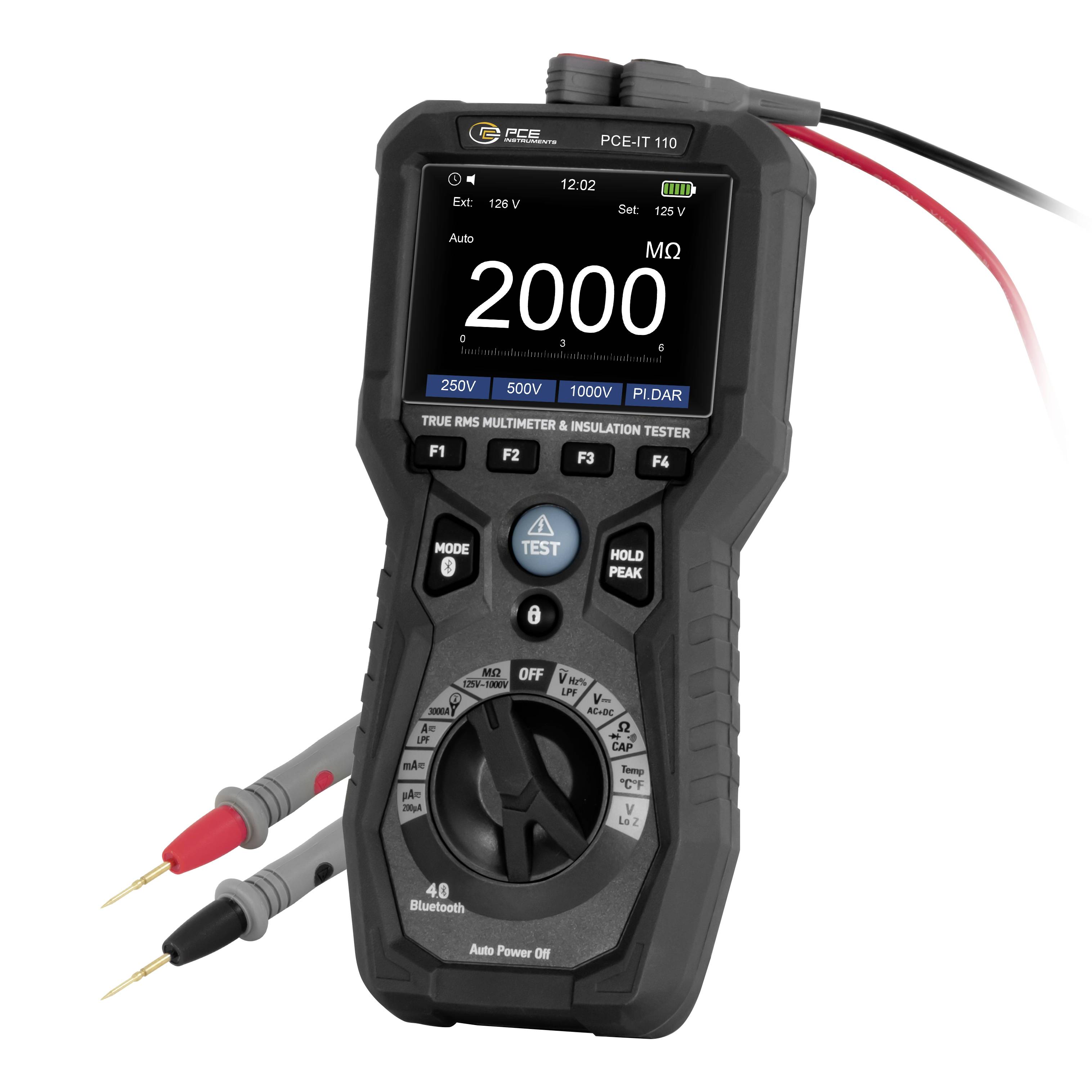

PCE Instruments PCE-IT 110 merilnik izolacij 1000 V 1000 mΩ
- Preskusne napetosti izolacije 125 V, 250 V, 500 V, 1000 V
- Merilne funkcije: HOLD, MIN, MAX, PEAK
- PI (polarizacijski indeks), DAR (absorpcijsko razmerje)
- Indikator visoke napetosti in preobremenitve
- Preizkus diode
- Samodejno praznjenje
- Samodejni izklop
- Gumb za zaklepanje
- Shranjevanje podatkov z zapisovalnikom podatkov
- Bluetooth za povezavo z aplikacijami
- Priključki za Rogowskijevo tuljavo
Tehnične specifikacije
- Enosmerna napetost
- Merilno območje 0 ... 600 mV
- Ločljivost 0,1 mV
- Natančnost ±(0,9 % + 5 števk)
- Preobremenitev 1000 V
- Enosmerna napetost
- Merilno območje 600 mV ... 6 V
- Ločljivost 0,001 V
- Natančnost ±(0,9 % + 5 števk)
- Enosmerna napetost
- Merilno območje 6 ... 60 V
- Ločljivost 0,01 V
- Natančnost ±(0,9 % + 5 števk)
- Enosmerna napetost
- Merilno območje 60 ... 600 V
- Ločljivost 0,1 V
- Natančnost ±(1% +5 števk)
- Enosmerna napetost
- Merilno območje 600 ... 1000 V
- Ločljivost 1 V
- Natančnost ±(1% +5 števk)
- Enosmerni tok DC
- Merilno območje 0 ... 200 µA
- Ločljivost 0,1 µA
- Natančnost ±(0,9 % + 8 števk)
- Enosmerni tok DC
- Merilno območje 200 µA ... 600 mA
- Ločljivost 0,1 mA
- Natančnost ±(1,2 % + 3 števke)
- Enosmerni tok DC
- Merilno območje 600 mA ... 10 A
- Ločljivost 0,01 A
- Natančnost ±(1,5 % + 5 števk)
- Kapaciteta
- Merilno območje 0 ... 60 nF
- Ločljivost 0,01 nF
- Natančnost ±(5 % +35 števk)
- Kapaciteta
- Merilno območje 60 ... 600 nF
- Ločljivost 0,1 nF
- Natančnost ±(2,5 % + 8 števk)
- Kapaciteta
- Merilno območje 600 nF ... 6 µF
- Ločljivost 0,001 µF
- Natančnost ±(3 % + 5 števk)
- Kapaciteta
- Merilno območje 6 ... 60 µF
- Ločljivost 0,01 µF
- Natančnost ±(3 % + 5 števk)
- Kapaciteta
- Merilno območje 60 ... 600 µF
- Ločljivost 0,1 µF
- Natančnost ±(3 % + 5 števk)
- Kapaciteta
- Merilno območje 600 ... 6000 µF
- Ločljivost 1 µF
- Natančnost ±(2,5 % + 20 števk)
- Temperaturni tip K
- Merilno območje -20 ... do +600 ℃
- Ločljivost: 0,1 °C
- Natančnost ±(3 % odčitka) +5 °C)
- Temperaturni tip K
- Merilno območje 600 ... 1000 ℃
- Ločljivost: 1 °C
- Natančnost ±(3 % odčitka) +5 °C)
- Temperaturni tip K
- Merilno območje -4 ... +600 °F
- Ločljivost: 0,1 °F
- Natančnost ±(3 % odčitka) +9 °C)
- Temperaturni tip K
- Merilno območje 600 ... 1832 °F
- Ločljivost 1 °F
- Natančnost ±(3 % odčitka) +9 °C)
- Izmenični tok (AC)
- Merilno območje 0 ... 6 V
- Ločljivost 0,001 V
- Natančnost ±(1% + 5 števk) pri 50 ... 60 Hz / ±(3 % + 5 števk) pri 61 ... 1000 Hz
- Preobremenitev 1000 V
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok (AC)
- Merilno območje 6 ... 60 V
- Ločljivost 0,01 V
- Natančnost ±(1% + 5 števk) pri 50 ... 60 Hz / ±(3 % + 5 števk) pri 61 ... 1000 Hz
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok (AC)
- Merilno območje 60 ... 600 V
- Ločljivost 0,1 V
- Natančnost ±(1% + 5 števk) pri 50 ... 60 Hz / ±(3 % + 5 števk) pri 61 ... 1000 Hz
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok (AC)
- Merilno območje 600 ... 1000 V
- Ločljivost 1 V
- Natančnost ±(1,2 % + 5 števk) pri 50 ... 60 Hz / ±(3 % + 5 števk) pri 61 ... 1000 Hz
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok AC
- Merilno območje 0 ... 200 µA
- Ločljivost 0,1 µA
- Natančnost ±(1,2 % + 8 števk)
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok AC
- Merilno območje 200 µA ... 600 mA
- Ločljivost 0,1 mA
- Natančnost ±(1,2 % + 5 števk)
- Frekvenčno območje 50 ... 1000 Hz
- Izmenični tok AC
- Merilno območje 600 mA ... 10 A
- Ločljivost 0,01 A
- Natančnost ±(1,5 % + 5 števk)
- Frekvenčno območje 50 ... 1000 Hz
- Izolacijska upornost
- Preskusna napetost DC 125 V
- Merilno območje 0,125 ... 6 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±(2 % + 10 števk)
- Izolacijska upornost
- Preskusna napetost DC 250 V
- Merilno območje 0,25 ... 6 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±(2 % + 15 števk)
- Izolacijska upornost
- Preskusna napetost DC 500 V
- Merilno območje 0,5 ... 6 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±(2 % + 10 števk)
- Izolacijska upornost
- Preskusna napetost DC 1000 V
- Merilno območje 1 ... 6 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±(3 % + 10 števk)
- Izolacijska upornost
- Testna napetost DC 125 V, 250 V, 500 V, 1000 V
- Merilno območje 6 ... 60 MΩ
- Ločljivost 0,01 MΩ
- Natančnost ±(2 % + 10 števk)
- Izolacijska upornost
- Testna napetost DC 125 V, 250 V, 500 V, 1000 V
- Merilno območje 60 ... 600 MΩ
- Ločljivost 0,1 MΩ
- Natančnost ±(4 % + 5 števk)
- Izolacijska upornost
- Testna napetost DC 125 V, 250 V, 500 V, 1000 V
- Merilno območje 600 ... 6000 MΩ
- Ločljivost 1 MΩ
- Natančnost ±(5 % + 10 števk)
- Upornost
- Merilno območje 0 ... 600 Ω
- Ločljivost 0,1 Ω
- Natančnost ±(1,2 % + 10 števk)
- Upornost
- Merilno območje 600 Ω ... 6 kΩ
- Ločljivost 0,001 kΩ
- Natančnost ±(1,5 % + 5 števk)
- Upornost
- Merilno območje 6 ... 60 kΩ
- Ločljivost 0,01 Ω
- Natančnost ±(1,5 % + 5 števk)
- Upornost
- Merilno območje 60 ... 600 kΩ
- Ločljivost 0,1 kΩ
- Natančnost ±(1,5 % + 5 števk)
- Upornost
- Merilno območje 600 kΩ ... 6 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±(1,5 % + 5 števk)
- Upornost
- Merilno območje 6 ... 60 MΩ
- Ločljivost 0,01 MΩ
- Natančnost ±(2,5 % + 10 števk)
- Frekvenca
- Merilno območje 40 ... 10000 Hz
- Ločljivost 0,01 Hz
- Natančnost ±(1% +5 števk)
- Splošni tehnični podatki
- Merilne funkcije MIN, MAX, HOLD, PI, DAR

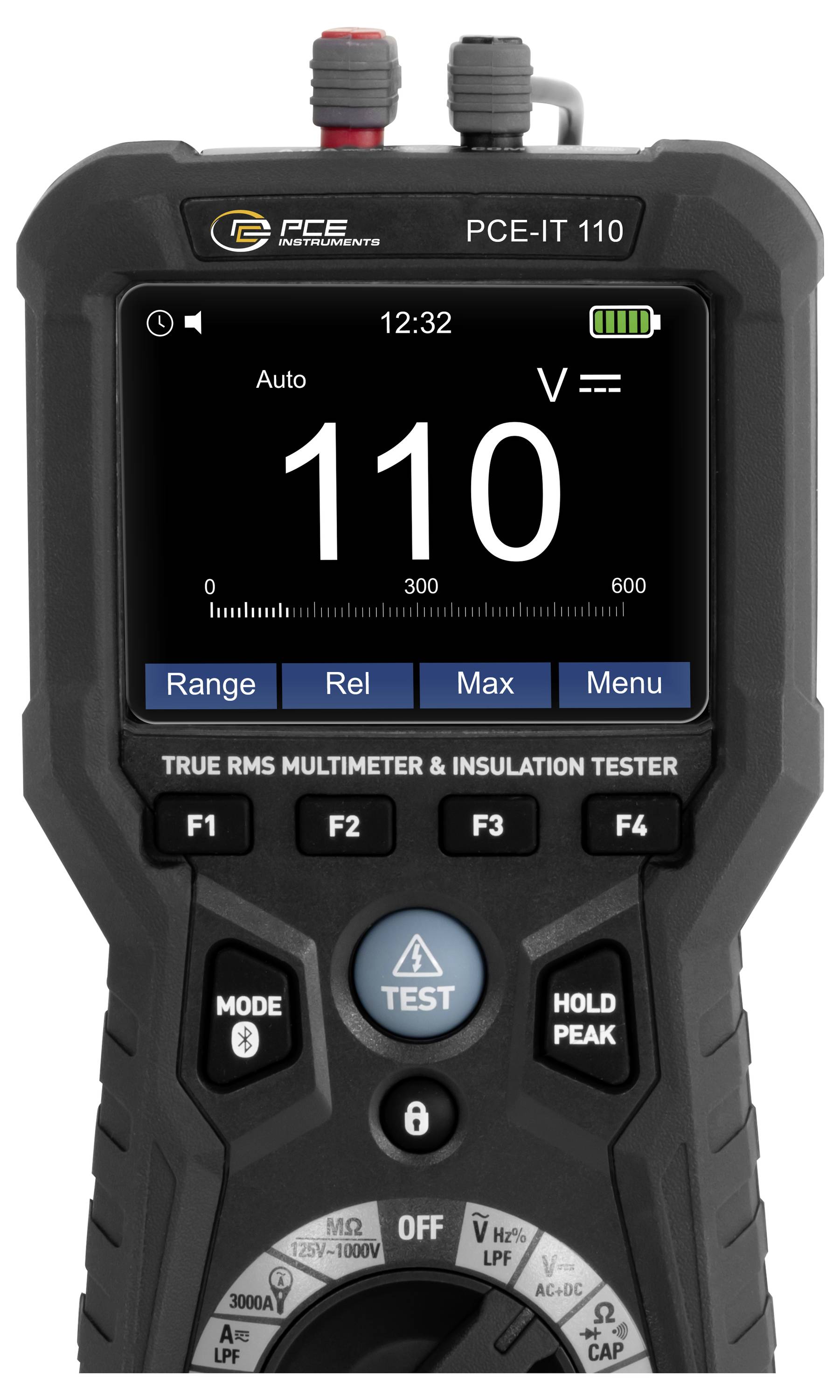

- Vrsta zaslona: barvni LC-zaslon
- Velikost zaslona 3,5 palca
- Osveževanje zaslona 3-krat na sekundo
- Merilna hitrost 3 Hz
- Notranji pomnilnik
- Kapaciteta shranjevanja 1800 vrednosti
- Interval shranjevanja 1 s
- Interval shranjevanja do 60 minut.
- Vmesnik Bluetooth
- Samodejni izklop od ... do 15 ... 60 minut
- Samodejni izklop je mogoče deaktivirati: Da

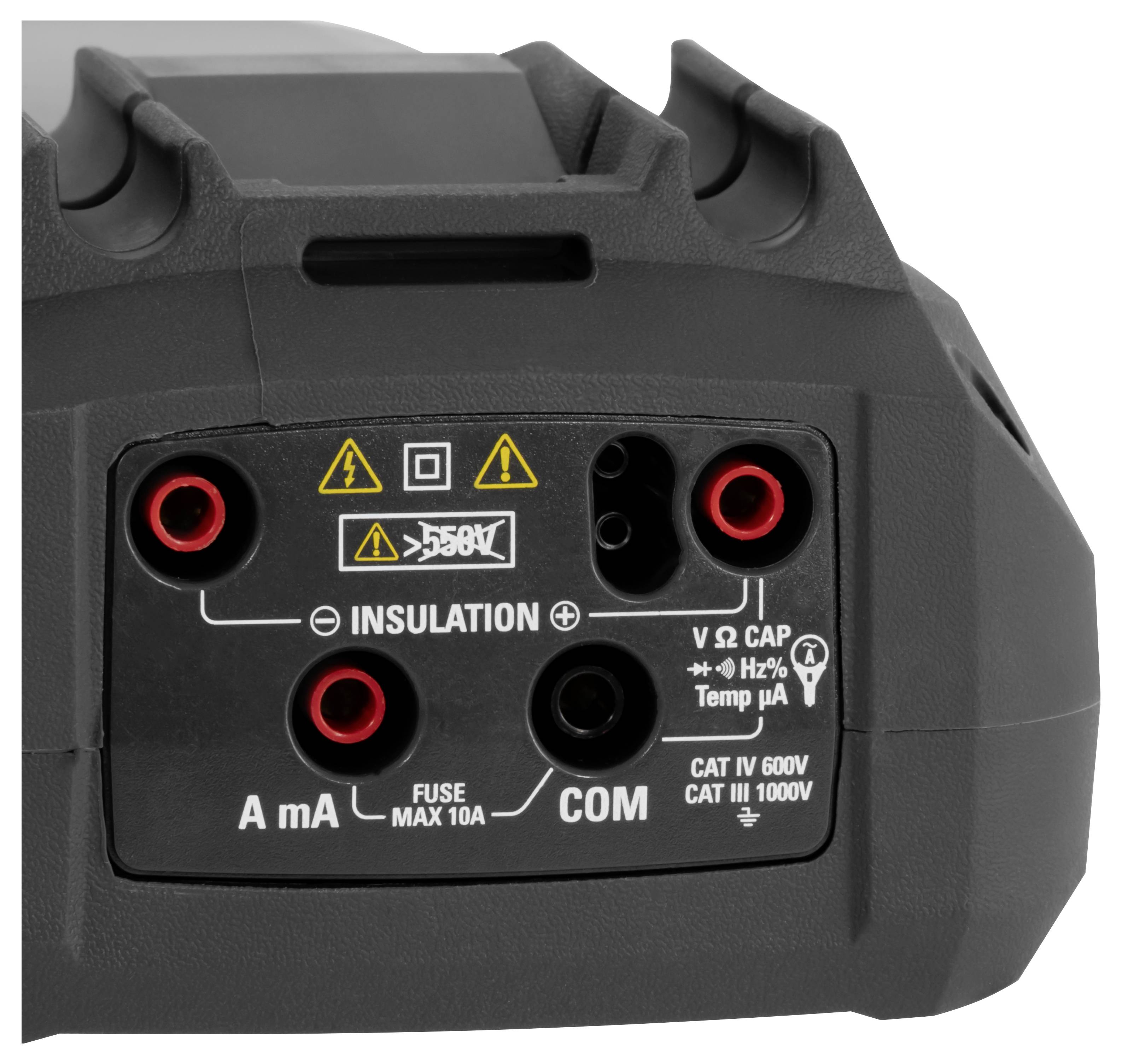

- Varnostni standard CAT III 1000V, CAT IV 600V
- Preizkus diode - preskusni tok:< 1,5 mA, maks. Napetost brez obremenitve: 3,2 V DC
- Jezik menija: angleščina (ZDA), angleščina (VB)
- Razred zaščite (naprava) IP65

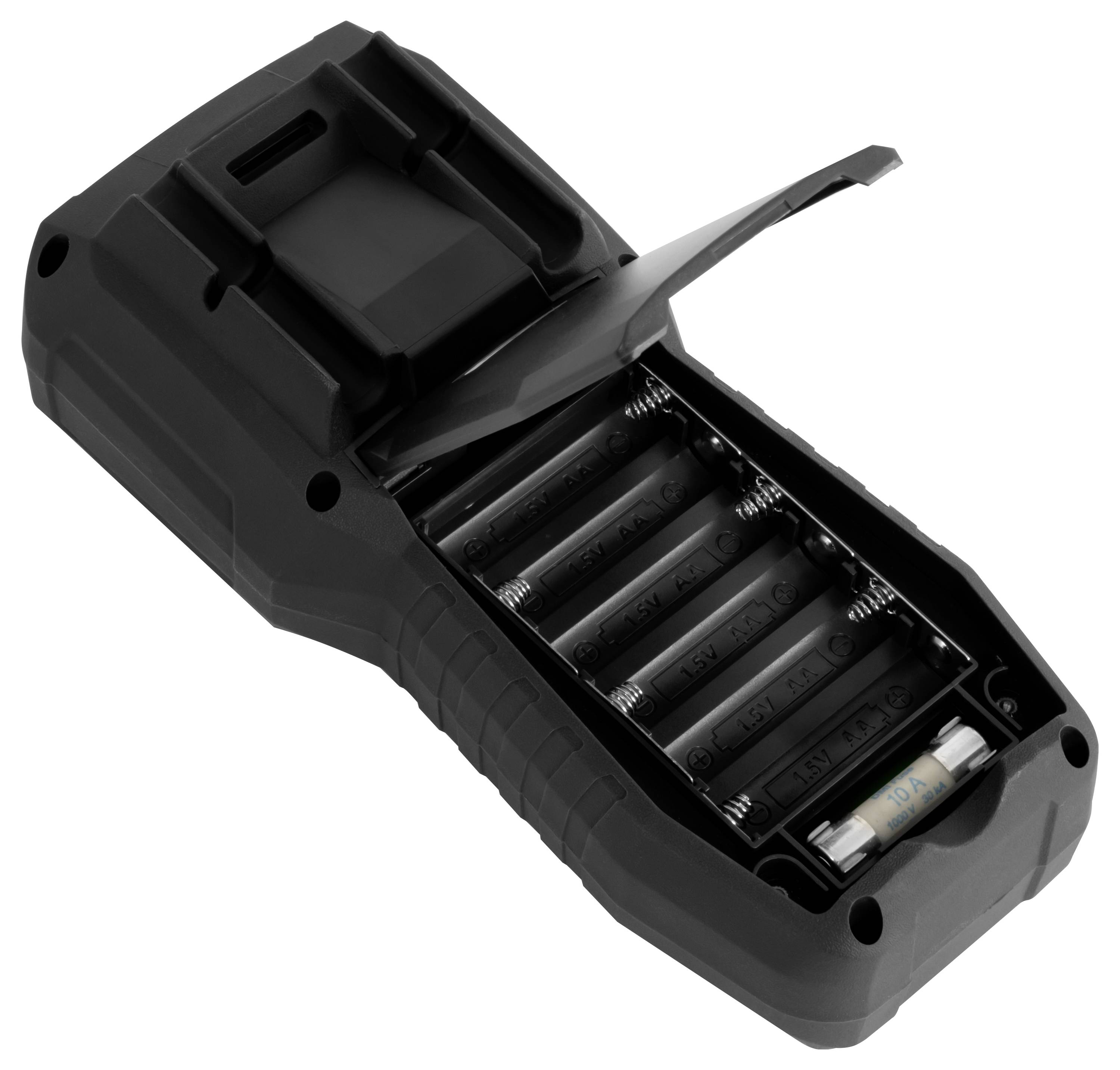

- Polnilna baterija 6 x 1,5 V AA baterija, alkalna manganova
- Kapaciteta 2500 mAh
- Delovni pogoji 5 ... 40 °C, 0 ... 80 % relativne vlažnosti
- Pogoji skladiščenja -20 ... 60 °C, 0 ... 80 % relativne vlažnosti
- Dimenzije (D x Š x V) 215 x 100 x 65 mm
- Teža: 569 g
- Vrsta izdelka
merilnik izolacij
- Preizkusna napetost
1000 V
- Merilna funkcija
napetost dc
napetost ac
AC-tok
DC-tok
upornost
izolacijska upornost
frekvenca
- Preverjanje prehoda
6000 mΩ
delovni standardi (lastni)
- Merilno območje upornosti
60 MΩ
- Vmesniki
Bluetooth®
IP65
- Oskrba z napetostjo
6x 1,5 V
- Mere
(D x Š x V) 215 x 100 x 65 mm
- Teža
569 g
- Vrsta zaslona
digitalni (LCD)
- Frekvenca (maks.)
10000 Hz
- Frekvenca (min.)
40 Hz
- Frekvenčni razpon
40 Hz - 10000 Hz
- Izolacijska upornost (maks.)
1000 mΩ
- Merilno območje napetosti (maks.)
1000 V/DC
- Merilno območje napetosti (min.)
0 V/DC
- Merilna kategorija
CAT IV 600 V
CAT III 1000 V
- Širina
100 mm
- Višina
65 mm
- Dolžina
215 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3594435 PCE Instruments PCE-IT 110 merilnik izolacij 1000 V 1000 mΩ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3594435 PCE Instruments PCE-IT 110 merilnik izolacij 1000 V 1000 mΩ
Opis
Tester izolacije združuje funkcije polnopravnega digitalnega multimetra z zmogljivim testerjem izolacije in je idealen za profesionalno uporabo v industriji, trgovini in oskrbi z energijo. Poleg merjenja napetosti, toka in upornosti naprava ponuja tudi merjenje frekvence in kapacitivnosti ter merjenje temperature prek priloženega termočlena tipa K. Samodejna izbira območja in 3,5-palčni barvni LCD-zaslon zagotavljata preprosto in natančno delovanje. Tester izolacije omogoča preizkuse izolacije z izbirnimi preizkusnimi napetostmi od 125 V do 1000 V in meri izolacijsko upornost do 6000 MΩ. Poleg tega podpira merjenje polarizacijskega indeksa (PI) in absorpcijskega razmerja (DAR), kar omogoča zanesljivo oceno kakovosti izolacije kablov, motorjev, stikalnih omaric in električnih inštalacij.
Zahvaljujoč integriranemu shranjevanju podatkov je mogoče rezultate meritev priklicati neposredno na napravi za kasnejšo analizo. Zbrane podatke je mogoče brezžično prenesti na pametni telefon ali tablico prek povezave Bluetooth – kar je še posebej uporabno za dokumentacijo in poročila o testih. Napravo dopolnjujejo dodatne funkcije, kot so samodejno praznjenje po meritvi, beleženje vrednosti MIN/MAX/PEAK, funkcija zadrževanja in gumb za zaklepanje za prostoročno upravljanje. Tester izolacije izpolnjuje najvišje varnostne zahteve v skladu s CAT IV 600 V / CAT III 1000 V in je zato varen za uporabo v distribuciji energije in stavbni tehnologiji.
Tipična področja uporabe tega testerja izolacije vključujejo električne inštalacije, izdelavo krmilnih omar, vzdrževanje strojev in sistemov, fotovoltaične sisteme, storitveni sektor in centre za tehnično usposabljanje. S svojo kombinacijo vsestranskosti, natančnosti in sodobne povezljivosti je ta tester izolacije dobro orodje za vsakega strokovnjaka.
Besedilo je strojno prevedeno.
Zahvaljujoč integriranemu shranjevanju podatkov je mogoče rezultate meritev priklicati neposredno na napravi za kasnejšo analizo. Zbrane podatke je mogoče brezžično prenesti na pametni telefon ali tablico prek povezave Bluetooth – kar je še posebej uporabno za dokumentacijo in poročila o testih. Napravo dopolnjujejo dodatne funkcije, kot so samodejno praznjenje po meritvi, beleženje vrednosti MIN/MAX/PEAK, funkcija zadrževanja in gumb za zaklepanje za prostoročno upravljanje. Tester izolacije izpolnjuje najvišje varnostne zahteve v skladu s CAT IV 600 V / CAT III 1000 V in je zato varen za uporabo v distribuciji energije in stavbni tehnologiji.
Tipična področja uporabe tega testerja izolacije vključujejo električne inštalacije, izdelavo krmilnih omar, vzdrževanje strojev in sistemov, fotovoltaične sisteme, storitveni sektor in centre za tehnično usposabljanje. S svojo kombinacijo vsestranskosti, natančnosti in sodobne povezljivosti je ta tester izolacije dobro orodje za vsakega strokovnjaka.
Besedilo je strojno prevedeno.

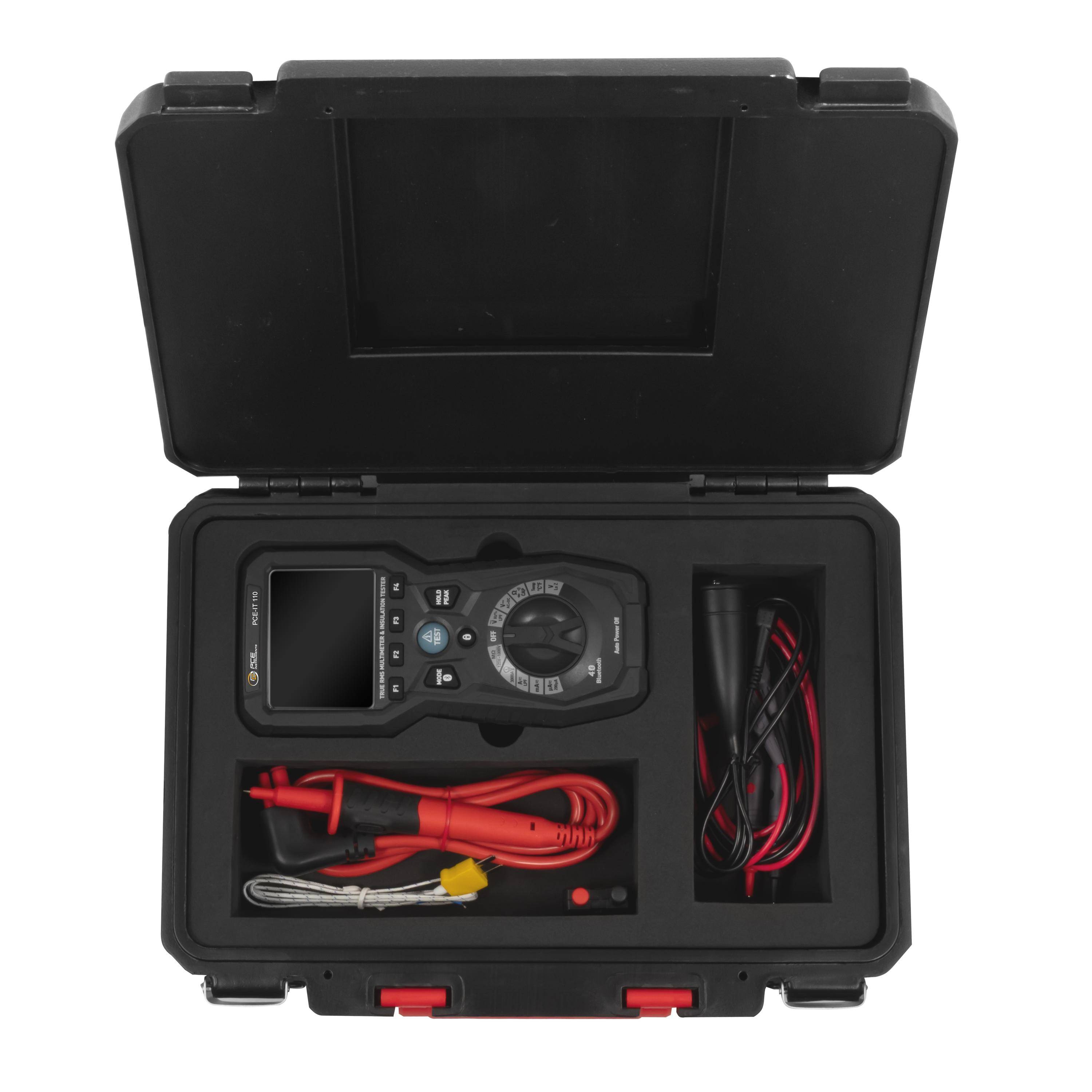

Obseg dostave
- 1 x tester izolacije PCE-IT 110
- 1 x temperaturna sonda tipa K

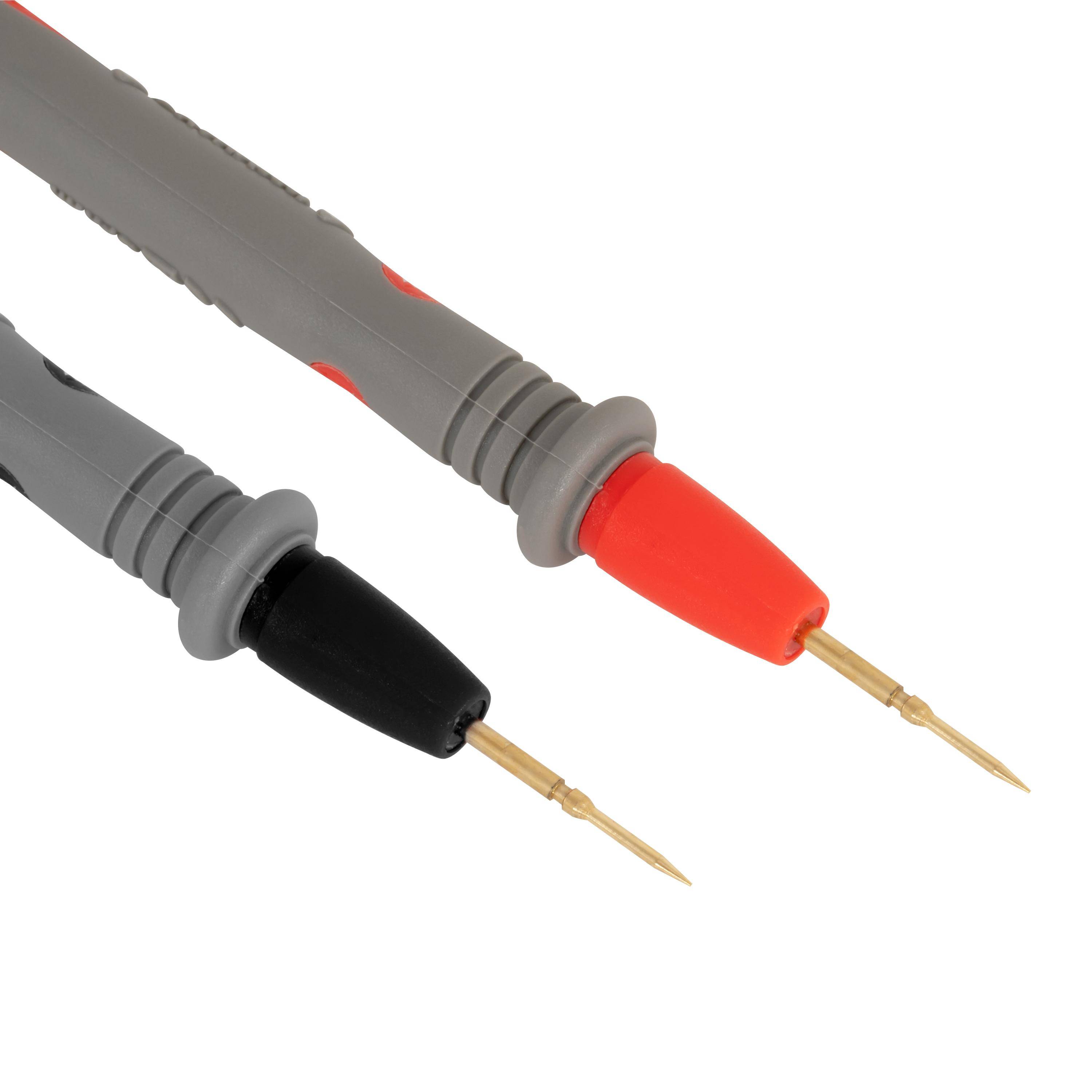

- 2 x komplet merilnih kablov
- 1 x transportni kovček
- 6 x 1,5 V AA baterij
- 1 x Navodila za uporabo
- Aplikacijo »Meterbox Pro« najdete v trgovini App Store.
