Hager HNS040JC močnostno stikalo 1 kos

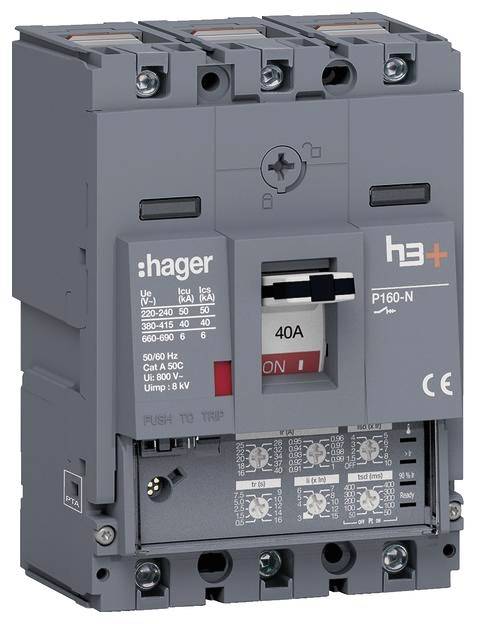

Odklopnik h3+ P160 LSI 3P3D 40A 40kA CTC. Odklopnik v oblikovanem ohišju v skladu z DIN EN 60947-2 ščiti električni sistem in omrežja pred preobremenitvijo in kratkim stikom. Sprožilno krivuljo elektronskega sprožilca je mogoče prilagoditi z vrtljivim zapornim stikalom. Sprožilci za preobremenitveni tok (Ir), kratkostični tok s kratkostično zakasnitvijo (Isd) in trenutno zaščito pred kratkim stikom (Ii) ter zakasnitev tr v primeru preobremenitve in zakasnitev tsd za kratkostično zakasnitev kratkega stika je mogoče nastaviti ločeno. Poleg tega je krivuljo sprožitve mogoče nastaviti obratno sorazmerno z uporabo aktivirane funkcije I²t med kratkostičnima tokovoma Ii in Isd ter kratkotrajnim zakasnjenim in trenutnim časom sprožitve. LED-lučka Ready sveti zeleno, ko je sprožilec pripravljen za uporabo, in utripa oranžno, ko je zaznana notranja napaka v sprožilcu. Indikator previsokega toka LED začne utripati rdeče, ko je I = 105 % Ir, in ostane rdeče rdeče, ko I> 112% Irec. Druga LED signalizira prekomerno temperaturo v sprožilni enoti. Ta zasveti rdeče, če je notranja temperatura presežena 105 °C. Tri različna delovna stanja lahko prepoznate po položaju stikala (ON = gor, OFF = dol, sprožen = srednji položaj). Naprava za zaklepanje preklopnega stanja v položaju ON ali OFF je integrirana in se lahko uporablja s standardno ključavnico brez dodatne opreme. S sprožilnim gumbom je mogoče preizkusiti sprožilni mehanizem in odpreti glavne kontakte. Zgibni pokrov z zaskočnim vijakom za hitro sprostitev omogoča dostop do namestitvenega prostora za izbirne pomožne kontakte in druge sprožilce. Vgrajene dodatke je mogoče videti in prepoznati prek okna za ogled brez odpiranja pokrova na tečajih. Standardno je vgrajen brezpotencialni alarmni kontakt za opozorilo pred izklopom v primeru nevarnosti izklopa zaradi preobremenitve. To se naredi pri I> 90 % prihranjenega IR

Besedilo je strojno prevedeno.
