Hager HNS101GC močnostno stikalo 1 kos Piece

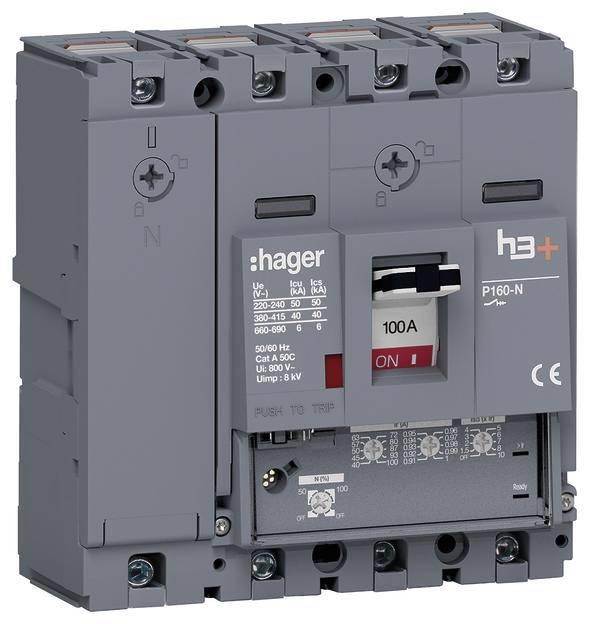

Odklopnik h3+ P160 LSnI 4P4D N0-50-100% 100A 40kA CTC. Odklopnik v oblikovanem ohišju v skladu z DIN EN 60947-2 ščiti električni sistem in omrežja pred preobremenitvijo in kratkim stikom. Sprožilno krivuljo elektronskega sprožilca je mogoče prilagoditi z vrtljivim zapornim stikalom. Sprožila za preobremenitveni tok (Ir) in kratkostični kratkostični tok (Isd) lahko nastavite ločeno. Trenutna sprožitev za kratkostični tok Ii je trajno nastavljena. Zaščito nevtralne žice je mogoče nastaviti s krmiljenjem v položaj OFF, 50 % Ir in Isd ali 100 % Ir in Isd. Časovni zamik ostaja enak kot pri tr in tsd. Lučka LED za pripravljenost sveti zeleno, ko je sprožilec pripravljen za uporabo, in utripa oranžno, ko je zaznana notranja napaka v sprožilcu. Druga LED začne utripati rdeče, ko I = 105 % Ir, in sveti rdeče, ko I> 112% Irec. Tri različna delovna stanja lahko prepoznate po položaju stikala (ON = gor, OFF = dol, sprožen = srednji položaj). Naprava za zaklepanje preklopnega stanja v položaju ON ali OFF je integrirana in se lahko uporablja s standardno ključavnico brez dodatne opreme. S sprožilnim gumbom je mogoče preizkusiti sprožilni mehanizem in odpreti glavne kontakte. Zgibni pokrov z zaskočnim vijakom za hitro sprostitev omogoča dostop do namestitvenega prostora za izbirne pomožne kontakte in druge sprožilce. Vgrajene dodatke je mogoče videti in prepoznati prek okna za ogled brez odpiranja pokrova na tečajih. Nastavljeno krivuljo izklopa je mogoče preizkusiti in dokumentirati z uporabo vmesnika za diagnostično in konfiguracijsko orodje.

Besedilo je strojno prevedeno.
