Hager HNT101JR močnostno stikalo 1 kos Nastavitveno območje (tok): 100 A (max) Piece

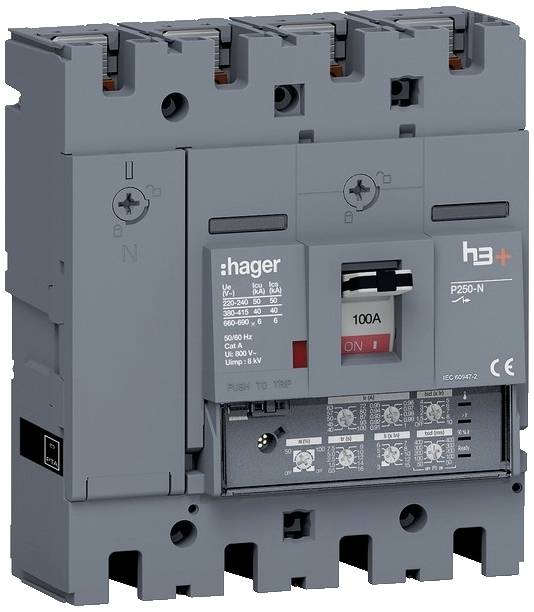

Odklopnik h3+ P250 LSI 4P4D N0-50-100% 100A 40kA FTC. Odklopnik v oblikovanem ohišju v skladu z DIN EN 60947-2 ščiti električni sistem in omrežja pred preobremenitvijo in kratkim stikom. Sprožilno krivuljo elektronskega sprožilca je mogoče prilagoditi z vrtljivim zapornim stikalom. Sprožilci za preobremenitveni tok (Ir), kratkostični tok s kratkostično zakasnitvijo (Isd) in trenutno zaščito pred kratkim stikom (Ii) ter zakasnitev tr v primeru preobremenitve in zakasnitev tsd za kratkostično zakasnitev kratkega stika je mogoče nastaviti ločeno. Poleg tega je krivuljo sprožitve mogoče nastaviti obratno sorazmerno z uporabo aktivirane funkcije I²t med kratkostičnima tokovoma Ii in Isd ter kratkotrajnim zakasnjenim in trenutnim časom sprožitve. Zaščito nevtralne žice je mogoče nastaviti s krmiljenjem v položaj OFF, 50 % Ir in Isd ali 100 % Ir in Isd. Časovni zamik ostaja enak kot pri tr in tsd. LED-lučka Ready sveti zeleno, ko je sprožilec pripravljen za uporabo, in utripa oranžno, ko je zaznana notranja napaka v sprožilcu. Indikator previsokega toka LED začne utripati rdeče, ko je I = 105 % Ir, in ostane rdeče rdeče, ko I> 112% Irec Druga LED signalizira prekomerno temperaturo v sprožilni enoti. Ta zasveti rdeče, če je notranja temperatura presežena 105 °C. Tri različna delovna stanja lahko prepoznate po položaju stikala (ON = gor, OFF = dol, sprožen = srednji položaj). Naprava za zaklepanje preklopnega stanja v položaju ON ali OFF je integrirana in se lahko uporablja s standardno ključavnico brez dodatne opreme. S sprožilnim gumbom je mogoče preizkusiti sprožilni mehanizem in odpreti glavne kontakte. Zgibni pokrov z zaskočnim vijakom za hitro sprostitev omogoča dostop do namestitvenega prostora za izbirne pomožne kontakte in druge sprožilce. Vgrajeni dodatki so na voljo prek okna za ogled brez odpiranja pokrova na tečajih

Besedilo je strojno prevedeno.
