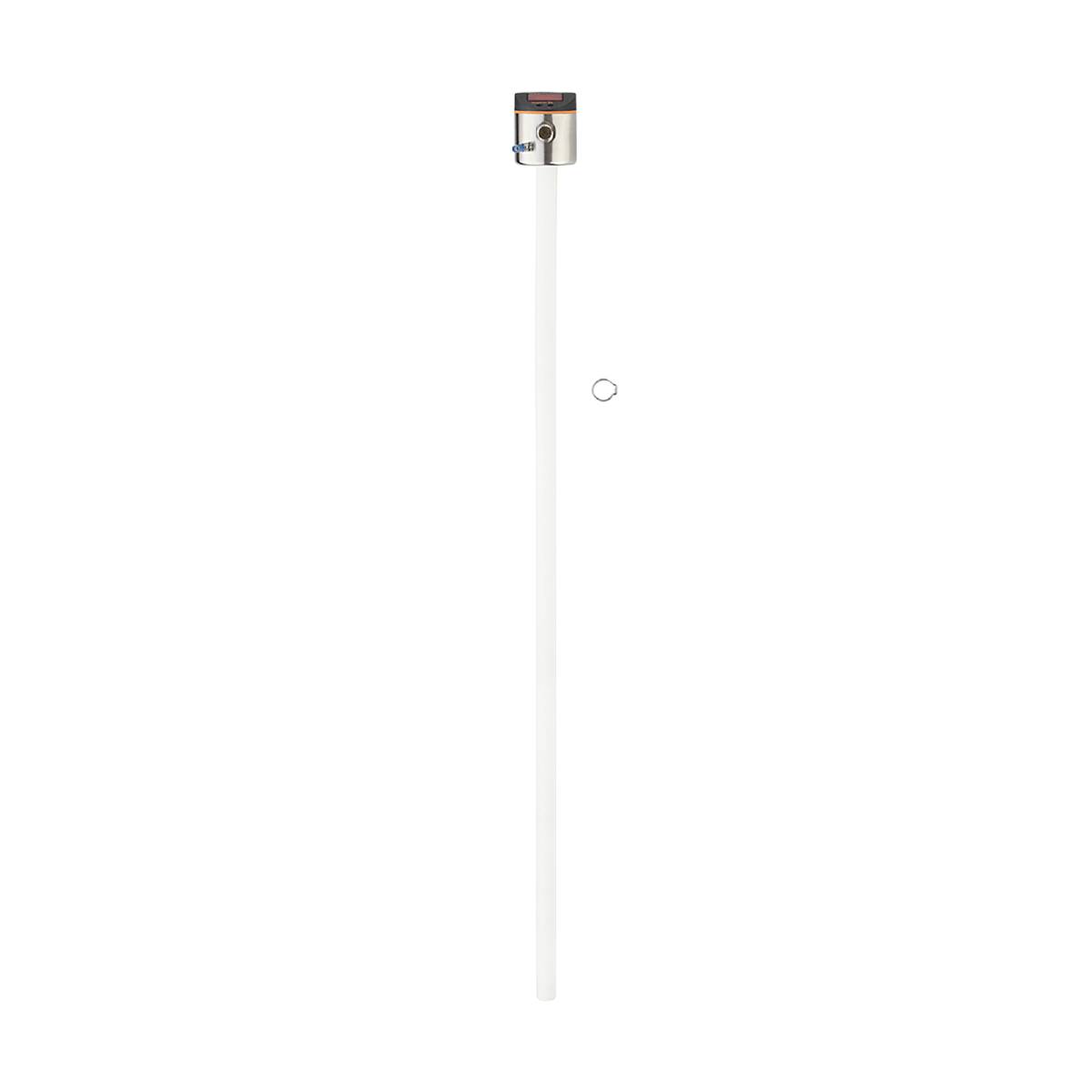

Slika je simbolična
ifm Electronic elektronski senzor nivoja LK3124 LK3124 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Vrsta izdelka
elektronski senzor nivoja
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Merilno območje (maks.)
0.636 m
Vrsta
LK3124
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (795,00 € / Kos)
795,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic elektronski senzor nivoja LK3124 LK3124 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.05 - 0.636 m 1 kos
- Za zanesljiv nadzor nivoja v rezervoarjih in posodah
- Primerno za vodo, olja in hladilna maziva
- Lahko berljiv 4-mestni LED zaslon
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Mere [mm]: Ø 16
- Aktivna površina A [mm]: 585
- Analogna izhodna napetost [V]: 0...10, invertibilna
- Analogni izhodni tok [mA]: 4...20, invertibilen
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Zaslon: Prikazovalnik / stanje: 2 x LED, zelena (cm, inč); Preklopno stanje: 1 x LED, rumena; Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Parametriranje: alfanumerični zaslon, 4 števke
- Revizija IO-Link: 1.1
- Princip merjenja nivoja: kapacitivni
- Standard SDCI: IEC 61131-9
- Dolžina palice L [mm]: 728
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: 0...60
- Tovarniška nastavitev: Hladilna maziva na vodni osnovi; voda; vodi podobni mediji
- Ponovljivost: ±2
- Ločljivost [mm]: 5
- Zasnova zaščite pred kratkim stikom: toplotna, taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; IO povezava
- Tlak posode [bar]: 0,5; (ko je nameščen z dodatki za montažo: E43001 - E43007, E43019)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]:< 3
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 200
- Dielektrična konstanta medija:> 2
- Električna izvedba: PNP/NPN
- Skupni rezultati: 2
- Teža [g]: 548,600
- Histereza OP - območje nastavitve [mm]: 4
- V korakih po - Območje nastavitve [mm]: 10
- Neaktivno območje I1 / I2 [mm]: 104 / 39
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -25...80
- Največja obremenitev [Ω]: 500
- Največja hitrost spremembe nivoja [mm/s]: 300
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Mediji: Hladilna maziva na vodni osnovi; olja; mediji na osnovi olja; voda; vodi podobni mediji
- Temperatura medija - hladilno mazivo [°C]: 0...35; (s cevjo klimatske naprave E43102: 35...55 )
- Temperatura medija - olje [°C]: 0...70
- Temperatura medija - voda [°C]: 0...35; (s cevjo klimatske naprave E43102: 35...55 )
- Kratkotrajna srednja temperatura - olje [°C]: 0...90; (< 1 ura)
- Merilna napaka: ±5
- Min. obremenitveni upor [Ω]: 2000
- Najmanjši čas procesnega cikla [ms]: 3,2
- MTTF: 194
- Ni primerno za: visoko prevodne medije; lepljivi mediji; granule; razsuto blago; kisline; alkalije; Živilski sektor in sektor galvanizacije
- Napetost ničelnega signala [V]: 0
- Tok ničelnega signala [mA]: 4,0
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; preklopna logika; tokovni/napetostni izhod; položaj SP/rP; prilagoditvena kirurgija; izbor medijev; nastavitev odmika; Zakasnitev prestavljanja/nižje prestave
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
- Analogni procesni podatki: 2
- Binarni procesni podatki: 1
- Referenčna točka OP - Območje nastavitve [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - IZKLOP
- Preklopna točka rP - območje nastavitve [mm]: 50...580
- Preklopna točka SP - območje nastavitve [mm]: 60...590
- Stopnja zaščite: IP 67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 50
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Polna signalna napetost [V]: 10
- Polni signalni tok [mA]: 20
- Materiali v stiku z medijem: PP
- Vrsta izdelka
elektronski senzor nivoja
- Vrsta
LK3124
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Izhod
PNP
NPN
- Material
PP
- Material ohišja
legirano jeklo V2A
- Min. temperatura medija
0 °C
- Maks. temperatura medija
70 °C
- Obratovalni tlak (maks.)
0.5 bar
- Merilno območje (min.)
0.05 m
- Merilno območje (maks.)
0.636 m
- Merilno območje
0.05 - 0.636 m
IP67
- Teža
0.5030 kg
- Min. temperatura okolice
0 °C
- Maks. temperatura okolice
60 °C
- Premer
16 mm
- Mere
(Ø) 16 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321530 ifm Electronic elektronski senzor nivoja LK3124 LK3124 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321530 ifm Electronic elektronski senzor nivoja LK3124 LK3124 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Opis
ifm LK3124 Elektronski senzor nivoja
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
