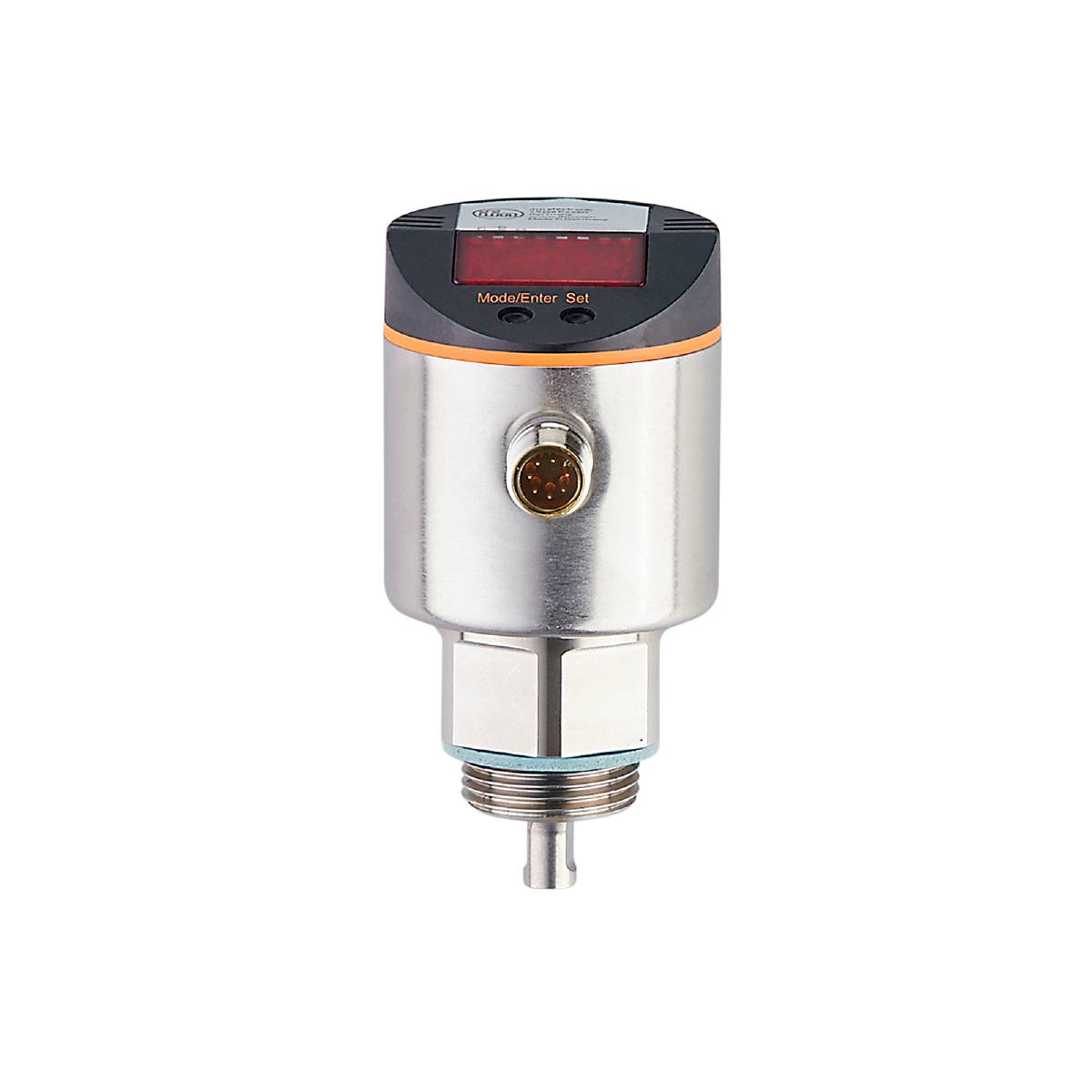

Slika je simbolična
ifm Electronic elektronski senzor nivoja LR8010 LR8010 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Vrsta izdelka
elektronski senzor nivoja
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Merilno območje (maks.)
1.58 m
Vrsta
LR8010
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (795,00 € / Kos)
795,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic elektronski senzor nivoja LR8010 LR8010 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.02 - 1.58 m 1 kos
- Za zanesljiv nadzor nivoja v rezervoarjih in posodah
- Primerno za vodo, olja in hladilna maziva
- Pri uporabi kot zaščita pred prenapolnjenjem z odobritvijo v skladu z WHG
- Modularni sistem, sestavljen iz ocenjevalne elektronike in merilne palice
- Prilagoditev različnim višinam posode s skrajšanjem sonde
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Aktivna površina A [mm]: L-40; (če je nastavljeno na olje in medije na osnovi olja: L-60)
- Število digitalnih izhodov: 4
- Število vhodov in izhodov: Število digitalnih izhodov: 4
- Zaslon: Prikazovalnik: 3 x LED, zelena; Preklopno stanje: 4 x LED, rumena; Raven: alfanumerični zaslon, 4 števke; Parametriranje: alfanumerični zaslon, 4 števke
- Revizija IO-Link: 1.1
- Princip merjenja nivoja: vodena mikrovalovna pečica
- Standard SDCI: IEC 61131-9
- Dolžina palice L [mm]: 100...1600
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: 0...60
- Uporaba: za industrijsko uporabo
- Ločljivost [mm]: 1
- Zasnova zaščite pred kratkim stikom: toplotna, taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]:< 3
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 200
- Dielektrična konstanta medija: ≥ 2
- Tlačna trdnost [bar]: 4
- Električna različica: PNP
- Priporočen medij: voda; mediji na vodni osnovi; Hladilna maziva na vodni osnovi; olja; mediji na osnovi olja
- Skupaj izhodi: 4
- Teža [g]: 402.000
- Histereza - območje nastavitve [mm]:> 5
- Histereza OP - območje nastavitve [mm]: 10
- V korakih po - Območje nastavitve [mm]: 5
- Neaktivno območje I1 / I2 [mm]: 30 / 10; (pri nastavitvi na olje in medije na osnovi olja: 30 / 30)
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -25...80
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Mediji: tekoči mediji
- Merilna napaka [mm]: ± 7
- Merilna frekvenca [Hz]: 4
- Najmanjši čas procesnega cikla [ms]: 2,3
- Namestitev: Delujte samo v povezavi s sondno palico in koaksialno cevjo
- MTTF: 198
- Ni primerno za: Glejte navodila za uporabo, poglavje "Predvidena uporaba".
- Napaka zamika [mm]: 5
- Profili: brez profila
- Procesni priključek: navojni priključek G 3/4 zunanji navoj
- Analogni procesni podatki: 1
- Binarni procesni podatki: 4
- Temperatura procesa [°C]: 0...80; (glej opombo pod komentarji)
- Točka ponastavitve rP - območje nastavitve [mm]: 10... L-35
- Preklopna točka SP - območje nastavitve [mm]: 15...L-30
- Stopnja zaščite: IP 67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0066 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 30
- Vpliv temperature na 10 K: ± 0,2 %
- Preklopna točka OP - območje nastavitve [mm]: 70...L-30
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -500
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: Senzor:: 1.4305 (nerjaveče jeklo / 303); 1.4435 (nerjaveče jeklo / 316L); PTFE; FKM; ojačan z NBR vlakni; Palica sonde: 1.4404 (nerjaveče jeklo / 316L); Koaksialna cev:: 1.4301 (nerjaveče jeklo / 304); 1.4404 (nerjaveče jeklo / 316L); 1.4310 (nerjaveče jeklo / 301); Ojačan s PPS vlakni
- Ponovljivost [mm]: ± 5
- Odobritev: WHG; Splošno soglasje gradbenega organa; Zaščita pred prenapolnjenostjo
- Vrsta izdelka
elektronski senzor nivoja
- Vrsta
LR8010
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Priključek
M12
- Izhod
PNP
- Merilno območje (min.)
0.02 m
- Merilno območje (maks.)
1.58 m
- Merilno območje
0.02 - 1.58 m
- Min. temperatura okolice
0 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321536 ifm Electronic elektronski senzor nivoja LR8010 LR8010 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321536 ifm Electronic elektronski senzor nivoja LR8010 LR8010 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.0
Opis
ifm LR8010 Elektronski senzor nivoja
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
