ifm Electronic inkrementalni rotacijski dajalnik 1 kos ROP524 magnetni 58.5 mm Piece

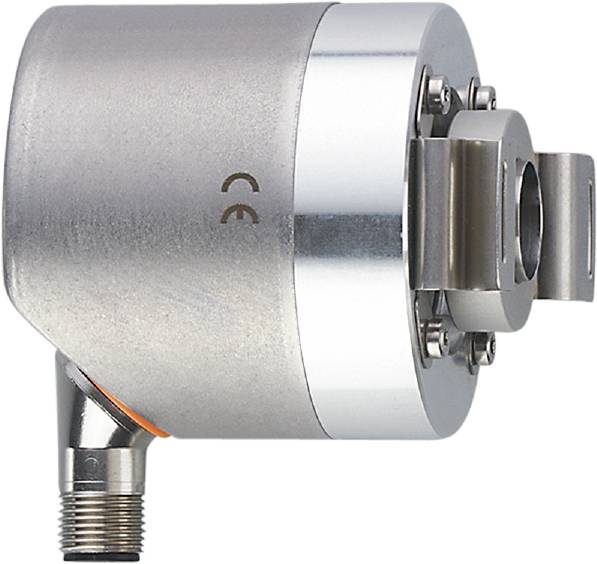

Srebrn rotacijski dajalnik s sukajočim se delom in priključnim vtičem na spodnji strani, označen z oznako CE.
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
rotacijski dajalnik
Izvedba
inkrementalni
Min. obratovalna napetost
4.75 V/DC
Maks. obratovalna napetost
30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
Število
Skupaj (449,00 € / Kos)
449,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic inkrementalni rotacijski dajalnik 1 kos ROP524 magnetni 58.5 mm Piece

  • Enkoder z votlo gredjo odprt na eni strani
  • Premer gredi 15,875 mm
  • Ločljivost 1...10000
  • IO povezava
  • konektor M12

Tehnične specifikacije

  • Mere [mm]: Ø 58,5 / L = 69
  • Sistem skeniranja: magnetni
  • Zaslon: 10-segmentni zaslon, rdeče/zeleno 4-mestno parametriranje; : 2 x LED, rumena; : 5 x LED, zelena
  • Ločljivost: 1...10000; (parametriranje; tovarniška nastavitev: 1024) vrstic
  • Princip delovanja rotacijskega dajalnika: inkrementalni
  • Kot dajalnika točnosti [°]: 0,1
  • Revizija IO-Link: 1.1
  • Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okolice -1 [°C]: -40...85
  • Uporaba: Rotacijski dajalnik; monitor hitrosti; števec
  • Montažna prirobnica: Ø 58,5 mm
  • Delovna napetost [V]: 4,75...30 DC
  • Referenčni temperaturni navor [°C]: 20
  • Vgradna globina jaška [mm]: 27
  • Električna različica: HTL/TTL
  • Teža [g]: 465,500
  • Komunikacijski vmesnik: IO-Link
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -40...85
  • Največji začetni navor [Nm]: 2
  • Največji aksialni odmik [mm]: 0,5
  • Največja električna hitrost [rpm]: 12000
  • Največja mehanska hitrost [rpm]: 12000
  • Najvišja dovoljena relativna vlažnost [%]: 95; (Kondenzacija ni dovoljena)
  • Min. čas procesnega cikla [ms]: 2,3
  • MTTF: 218
  • Možnosti parametriranja: rotacijski dajalnik; Ločljivost; smer vrtenja; HTL; TTL; monitor hitrosti; ločljivost
  • Fazni zamik A in B [°]: 90
  • Točka preklopa rP - monitor_število vrtljajev [Hz]: -166,7...166,6
  • Točka preklopa nazaj rP - monitor_število vrtljajev [rpm]: -9999...9994
  • Preklopna frekvenca [kHz]: 1000
  • Preklopna točka SP - monitor_število vrtljajev [Hz]: -166,6...166,7
  • Preklopna točka SP - monitor_število vrtljajev [rpm]: -9994...9999
  • Stopnja zaščite: IP 65; (Stran ohišja: IP 67; stran gredi: IP 65)
  • Zaščitni razred: III
  • Način SIO: da
  • Vtična povezava: Razporeditev čepov: 0095 - Vtična povezava: 1 x M12, radialna, možna tudi aksialna uporaba; Kodiranje: A; Telo ročaja: 1.4401 (nerjaveče jeklo / 316); Največja dolžina kabla: 100 m; (IO-Link: največ 20 m)
  • Poraba toka [mA]:< 350
  • Zaščita pred obratno polarnostjo: da
  • Točka območne kode - Zaehler_singular: 1...9999
  • Izvedba gredi: votla gred odprta na eni strani
  • Premer gredi [mm]: 15,875
  • Material gredi: nerjaveče jeklo
Vrsta embalaže

Piece

Vrsta izdelka

rotacijski dajalnik

Vrsta

ROP524

Izvedba

inkrementalni

Tehnologija

magnetni

Min. obratovalna napetost

4.75 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

4.75 - 30 V/DC

Vmesnik

IO-Link

Priključek

M12

Uskladitev (priključek)

radialna

Značilnosti

LED zaslon

Korakov na vrtljaj

1024

Maks. impulzov na vrtljaj

10000

Premer prirobnice

58.5 mm

Vrsta gredi

votla gred

Globina gredi

27 mm

Gred-Ø

15.875 mm

Material (prirobnica)

aluminij

Material (gred)

nerjavno jeklo

Material ohišja

nerjaveče jeklo

Natančnost

0.1°

Min. temperatura

-40 °C

Maks. temperatura

85 °C

IP65

Dolžina

69 mm

Premer

58.5 mm

Mere

(Ø x D) 58.5 mm x 69 mm

Skladnost z RoHS

Ja

Vsebina

1 kos

UKCA

ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3320900 ifm Electronic inkrementalni rotacijski dajalnik 1 kos ROP524 magnetni 58.5 mm Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3320900 ifm Electronic inkrementalni rotacijski dajalnik 1 kos ROP524 magnetni 58.5 mm Piece

Opis

ifm ROP524 Enkoder z votlo gredjo odprt na eni strani

Besedilo je strojno prevedeno.
