ifm Electronic inkrementalni rotacijski dajalnik 1 kos RUP500 magnetni sinhrona prirobnica

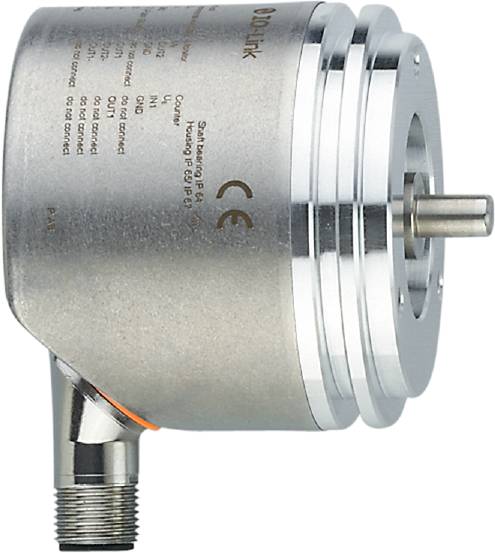

Srebrn senzor s kovinskim ohišjem in priključkom za prenos podatkov. Oznake in certifikati so vidni.
Slika je simbolična
Vrsta izdelka
rotacijski dajalnik
Izvedba
inkrementalni
Min. obratovalna napetost
4.75 V/DC
Maks. obratovalna napetost
30 V/DC
Priključek
M12
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
Število
Skupaj (409,00 € / Kos)
409,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic inkrementalni rotacijski dajalnik 1 kos RUP500 magnetni sinhrona prirobnica

  • Nastavljiv kot rotacijski dajalnik, merilnik hitrosti ali števec
  • Enostavno berljiv LED zaslon z izmeničnim rdeče-zelenim prikazom
  • Visoka odpornost na udarce in vibracije zahvaljujoč principu magnetnega skeniranja
  • Ločljivost, ki jo je mogoče prosto programirati od 1... 10.000
  • Priročna komunikacija in parametriranje preko IO-Link

Tehnične specifikacije

  • Mere [mm]: Ø 58 / L = 64
  • Sistem skeniranja: magnetni
  • Zaslon: 10-segmentni zaslon, rdeče/zeleno 4-mestno parametriranje; : 2 x LED, rumena; : 5 x LED, zelena
  • Ločljivost: 1...10000; (parametriranje; tovarniška nastavitev: 1024) vrstic
  • Princip delovanja rotacijskega dajalnika: inkrementalni
  • Kot dajalnika točnosti [°]: 0,1
  • Revizija IO-Link: 1.1
  • Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okolice -1 [°C]: -40...85
  • Uporaba: Rotacijski dajalnik; monitor hitrosti; števec
  • Montažna prirobnica: Sinhro prirobnica
  • Delovna napetost [V]: 4,75...30 DC
  • Referenčni temperaturni navor [°C]: 20
  • Električna različica: HTL/TTL
  • Teža [g]: 437.000
  • Komunikacijski vmesnik: IO-Link
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -40...85
  • Največji začetni navor [Nm]: 1
  • Največja električna hitrost [rpm]: 12000
  • Največja mehanska hitrost [rpm]: 12000
  • Največja osna obremenitev na koncu gredi [N]: 40
  • Največja radialna obremenitev gredi na koncu gredi [N]: 60
  • Najvišja dovoljena relativna vlažnost [%]: 95; (Kondenzacija ni dovoljena)
  • Min. čas procesnega cikla [ms]: 2,3
  • MTTF: 218
  • Možnosti parametriranja: rotacijski dajalnik; Ločljivost; smer vrtenja; HTL; TTL; monitor hitrosti; ločljivost
  • Fazni zamik A in B [°]: 90
  • Točka povratnega preklopa rP - monitor_številka vrtljajev [Hz]: -166,7...166,6
  • Točka preklopa nazaj rP - monitor_število vrtljajev [rpm]: -9999...9994
  • Preklopna frekvenca [kHz]: 1000
  • Preklopna točka SP - nadzor_število vrtljajev [Hz]: -166,6...166,7
  • Preklopna točka SP - monitor_število vrtljajev [rpm]: -9994...9999
  • Stopnja zaščite: IP 65; (Stran ohišja: IP 67; stran gredi: IP 64)
  • Zaščitni razred: III
  • Način SIO: da
  • Vtična povezava: Razporeditev čepov: 0095 - Vtična povezava: 1 x M12, radialna, možna tudi aksialna uporaba; Kodiranje: A; Telo ročaja: nerjaveče jeklo; Največja dolžina kabla: 100 m; (IO-Link: največ 20 m)
  • Poraba toka [mA]:< 350
  • Zaščita pred obratno polarnostjo: da
  • Točka območne kode - Zaehler_singular: 1...9999
  • Oblika gredi: trdna gred
  • Premer gredi [mm]: 6
  • Material gredi: nerjaveče jeklo
Vrsta izdelka

rotacijski dajalnik

Vrsta

RUP500

Izvedba

inkrementalni

Tehnologija

magnetni

Min. obratovalna napetost

4.75 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

4.75 - 30 V/DC

Vmesnik

IO-Link

Priključek

M12

Dolžina kabla

100 m

Uskladitev (priključek)

radialna

Značilnosti

LED zaslon

Korakov na vrtljaj

10000

Maks. impulzov na vrtljaj

10000

Vrsta prirobnice (izvedba)

sinhrona prirobnica

Vrsta gredi

polna gred

Gred-Ø

6 mm

Material (prirobnica)

aluminij

Material (gred)

nerjavno jeklo

Material ohišja

nerjavno jeklo

Natančnost

0.1°

Min. temperatura

-40 °C

Maks. temperatura

85 °C

IP65

Dolžina

64 mm

Premer

58 mm

Mere

(Ø x D) 58 mm x 64 mm

Skladnost z RoHS

Ja

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3320760 ifm Electronic inkrementalni rotacijski dajalnik 1 kos RUP500 magnetni sinhrona prirobnica

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3320760 ifm Electronic inkrementalni rotacijski dajalnik 1 kos RUP500 magnetni sinhrona prirobnica

Opis

dajalnik s polno osjo ifm RUP500

Besedilo je strojno prevedeno.
