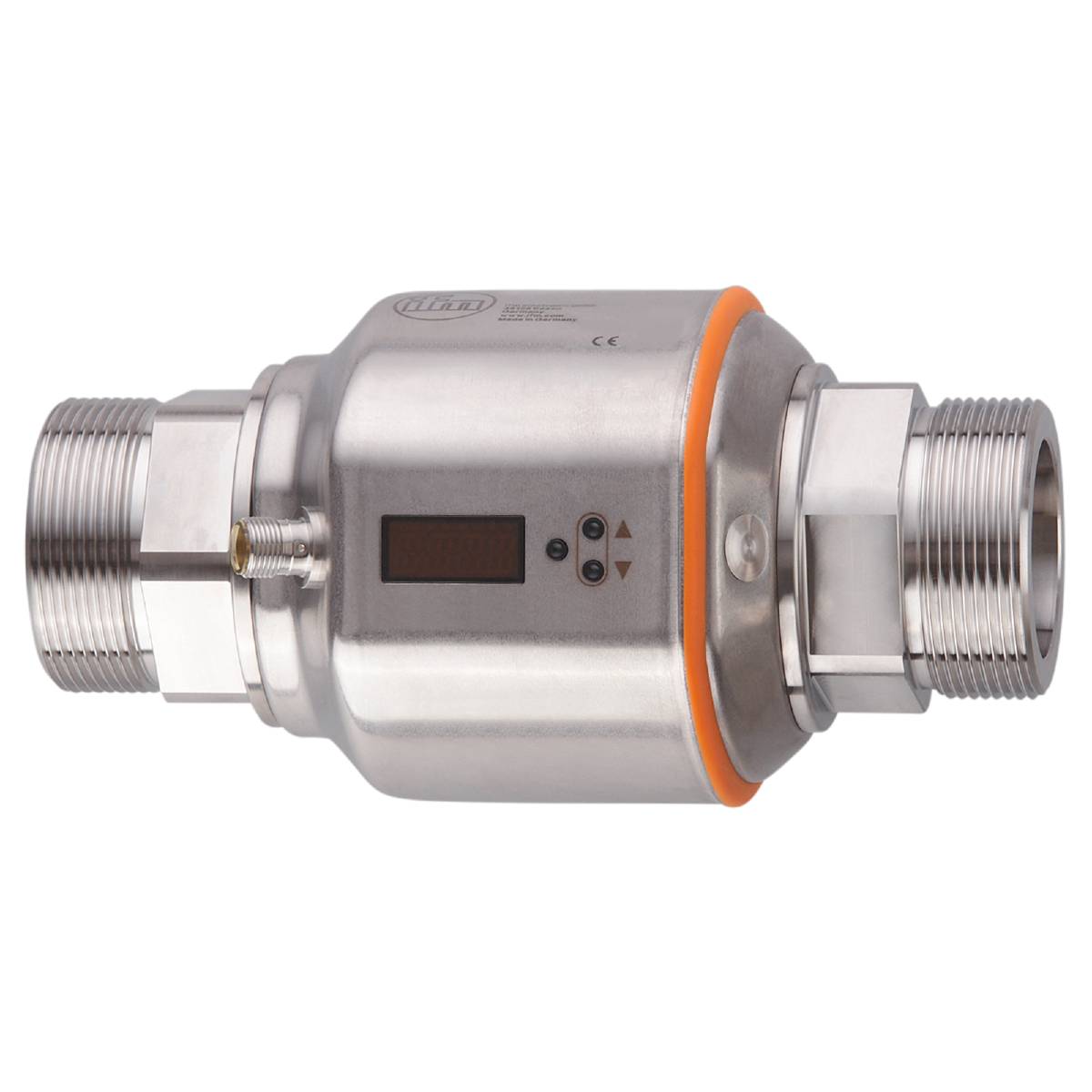

ifm Electronic magnetno-induktivni senzor pretoka SM2000 SM2000 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Vrsta izdelka
magnetno-induktivni senzor pretoka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
32 V/DC
Vrsta embalaže
Piece
Vrsta
SM2000
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (1489,00 € / Kos)
1489,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic magnetno-induktivni senzor pretoka SM2000 SM2000 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
- Natančno merjenje pretoka, porabe in temperature medija
- Visoka natančnost, ponovljivost in dinamika merjenja
- Natančno zaznavanje prazne cevi
- S preklopnim, analognim in impulznim izhodom
- Lahko berljiv 4-mestni LED zaslon
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0...10; (razširljivo)
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka - nadzor temperature [°C]: 0...80
- Analogna končna točka AEP [l/min]: 120...600
- Analogna končna točka AEP [m³/h]: 7,2...36
- Analogno izhodišče - nadzor temperature [°C]: -20...60
- Analogna začetna točka ASP [l/min]: 0...480
- Analogna začetna točka ASP [m³/h]: 0...28,8
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 3 (Q> 15 l/min)
- Odzivni čas - nadzor pretoka [s]: 0,35; (dAP = 0)
- Število analognih izhodov: 1
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, l, m³, 10³, °C); Preklopno stanje: 2 x LED, rumena; Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
- Območje prikaza - nadzor temperature [°C]: -40...100
- Razpon prikaza [l/min]: -720...720
- Razpon prikaza [m³/h]: -43,2...43,2
- Tlačna trdnost [MPa]: 1,6
- Dolžina impulza - nadzor pretoka [s]: 0,008...2
- Revizija IO-Link: 1.1
- Standard SDCI: IEC 61131-9 CDV
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -10...60
- Uporaba: funkcija seštevalnika; zaznavanje prazne cevi; za industrijsko uporabo
- Ločljivost [l/min]: 0,5
- Ločljivost [m³/h]: 0,02
- Ločljivost - spremljanje temperature [°C]: 0,2
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; pulzni signal; frekvenčni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]: 5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC; (glede na SEL/PEL)
- Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 250; (na izhod)
- Tlačna trdnost [bar]: 16
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Vhodi: ponastavitev števca
- Nastavljiv čas zakasnitve dS, dr - nadzor pretoka [s]: 0...50
- Električna izvedba: PNP/NPN
- Izhodna frekvenca [Hz]: 0,1...10000
- Natančnost - nadzor temperature [K]: ± 1 (pri 25 °C, Q> 15 l/min)
- Natančnost (v merilnem območju) - nadzor pretoka: ± (0,8% MW + 0,5% MW)
- Skupni rezultati: 2
- Teža [g]: 3208,000
- Impulzni izhod: števec pretoka
- Vrednost impulza - nadzor pretoka: 0,0001...600 x 10³ m³
- V korakih po - Nadzor pretoka: 0,0001 m³
- V korakih po - Nadzor temperature [°C]: 0,2
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -25...80
- MAWP za aplikacije po CRN [bar]: 16
- Največja obremenitev [Ω]: 500
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
- Temperatura medija [°C]: -10...90
- Merilno območje [l/min]: 5...600
- Merilno območje [m³/h]: 0,3...36
- Merilno območje - nadzor temperature [°C]: -20...80
- Dinamika merjenja: 1:120
- Min. obremenitveni upor [Ω]: 2000
- Min. čas procesnega cikla [ms]: 5
- Namestitev: Priključitev na cevovod s pomočjo adapterja
- MTTF: 85
- Možnosti parametriranja: spremljanje pretoka; števec količine; števec področne kode; spremljanje temperature; histereza / okno; normalno odprt / normalno zaprt; preklopna logika; Tok/napetost/frekvenca/pulzni izhod; premostitveni čas zagona; Zaslon se lahko izklopi; prikazovalna enota; Zaznavanje prazne cevi
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave
- Procesni priključek: Navojni priključek G 2 DN50 ploščato tesnilo
- Analogni procesni podatki: 3
- Binarni procesni podatki: 2
- Preklopna točka rP [l/min]: 5...597
- Preklopna točka rP [m³/h]: 0,3...35,8
- Preklopna točka rP - nadzor temperature [°C]: -19,6...79,6
- Preklopna točka SP [l/min]: 8...600
- Preklopna točka SP [m³/h]: 0,5...36
- Preklopna točka SP - nadzor temperature [°C]: -19,2...80
- Zmanjšanje nizkega pretoka LFC [l/min]:< 15
- Zmanjšanje nizkega pretoka LFC [m³/h]:< 0,9
- Povečanje [l/min]: 0,5
- Velikost koraka [m³/h]: 0,02
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 150
- Temperaturni zamik - spremljanje temperature: ± 0,0333 °C / K
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); 1.4571 (nerjaveče jeklo / 316Ti); PEEK; Centellen; FKM
- Ponovljivost - nadzor pretoka: ± 0,2 % MEW
- Vrsta embalaže
Piece
- Vrsta izdelka
magnetno-induktivni senzor pretoka
- Vrsta
SM2000
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Priključek
M12
- Čas odziva
0.35 s
- Izhod
PNP
NPN
- Material
nerjaveče jeklo
- Tesnilni material
FKM
- Material ohišja
legirano jeklo v4a (kaljeno)
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
90 °C
- Obratovalni tlak (maks.)
16 bar
- Kontakt
antivalentno
IP65/67
- Teža
3.2000 kg
- Min. temperatura okolice
-10 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321919 ifm Electronic magnetno-induktivni senzor pretoka SM2000 SM2000 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321919 ifm Electronic magnetno-induktivni senzor pretoka SM2000 SM2000 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Opis
ifm SM2000 magnetno-induktivni senzor pretoka
