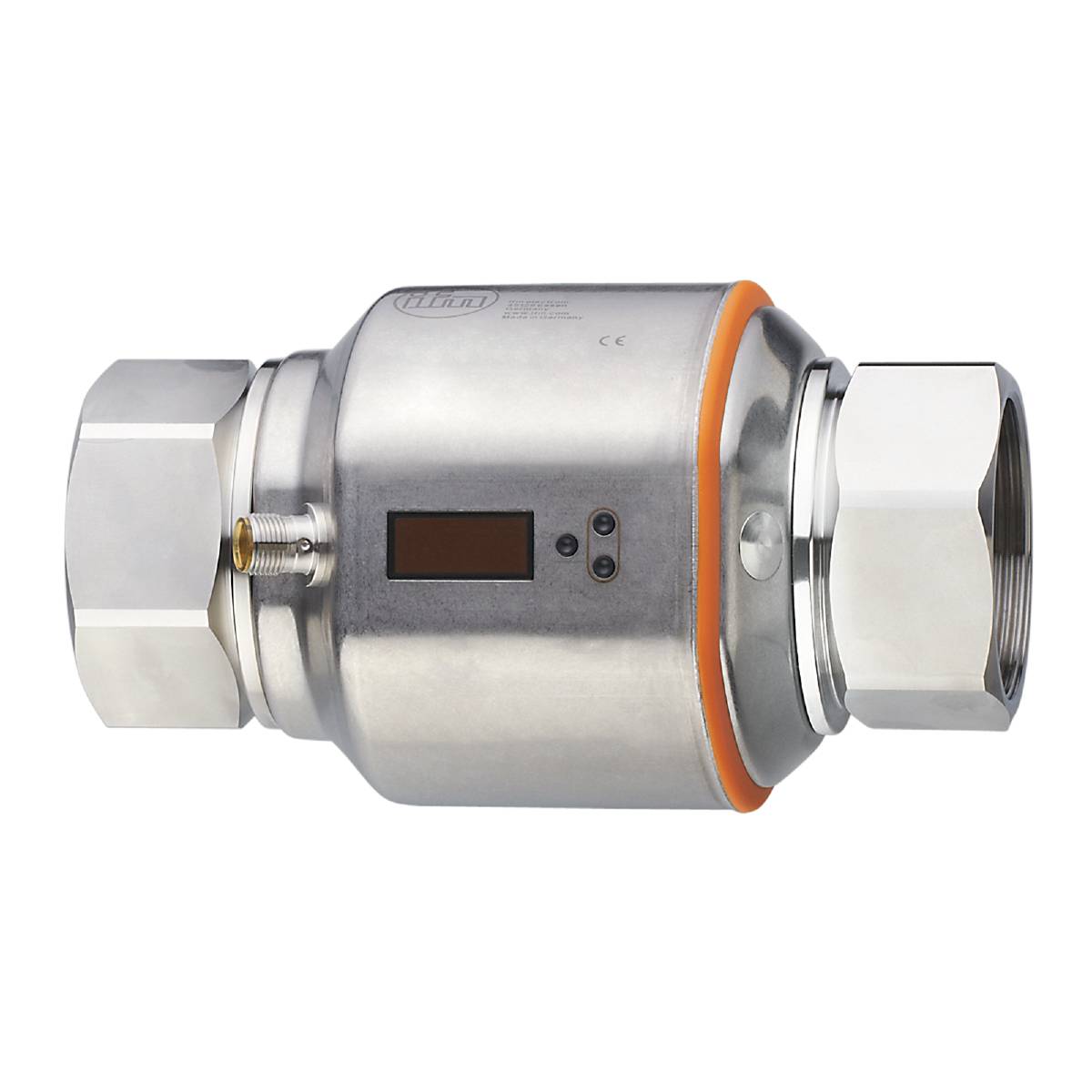

Slika je simbolična
ifm Electronic magnetno-induktivni senzor pretoka SM2604 SM2604 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Vrsta izdelka
magnetno-induktivni senzor pretoka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
32 V/DC
Vrsta
SM2604
Obratovalna napetost
18 - 32 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (1515,00 € / Kos)
1515,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic magnetno-induktivni senzor pretoka SM2604 SM2604 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
- Natančno merjenje pretoka, porabe in temperature medija
- Visoka natančnost, ponovljivost in dinamika merjenja
- Za uporabo v vodno hlajenih hladilnih krogih
- Z dvema natančnima analognima izhodoma
- Lahko berljiv 4-mestni LED zaslon
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20; (≤ 22)
- Analogna končna točka - nadzor temperature [°C]: 0...80
- Analogna končna točka - nadzor temperature [°F]: 32...176
- Analogna končna točka AEP [gph]: 1900...9510
- Analogna končna točka AEP [gpm]: 31,7...158,5
- Analogna končna točka AEP [l/min]: 120...600
- Analogna končna točka AEP [m³/h]: 7,2...36
- Analogno izhodišče - nadzor temperature [°C]: -20...60
- Analogna izhodiščna točka - nadzor temperature [°F]: -4...140
- Analogna začetna točka ASP [gph]: 0...7610
- Analogna začetna točka ASP [gpm]: 0...126,8
- Analogna začetna točka ASP [l/min]: 0...480
- Analogna začetna točka ASP [m³/h]: 0...28,8
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 3 (Q> 15 l/min) / T09 = 3 (Q> 4 gpm)
- Odzivni čas - nadzor pretoka [s]: 0,35; (dAP = 0)
- Število analognih izhodov: 2
- Število vhodov in izhodov: Število analognih izhodov: 2
- Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, gpm, gph, °C, °F); Zaslon funkcij: 1 x LED, rumen (10³); Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
- Območje prikaza - nadzor temperature [°C]: -40...100
- Območje prikaza - nadzor temperature [°F]: -40...212
- Razpon prikaza [gph]: -11410...11410
- Razpon prikaza [gpm]: -190,2...190,2
- Razpon prikaza [l/min]: -720...720
- Razpon prikaza [m³/h]: -43,2...43,2
- Prikaz enote: l/min; m³/h; gpm; gph; °C; °F
- Tlačna trdnost [MPa]: 1,6
- Razpon tlačne trdnosti [psi]: 232
- Temperatura okolice -1 [°C]: -10...60
- Uporaba: zaznavanje prazne cevi; za industrijsko uporabo
- Ločljivost [gph]: 5
- Ločljivost [gpm]: 0,1
- Ločljivost [l/min]: 0,5
- Ločljivost [m³/h]: 0,02
- Ločljivost - spremljanje temperature [°C]: 0,2
- Ločljivost - nadzor temperature [°F]: 0,5
- Izhodni signal: analogni signal
- Čas zakasnitve pripravljenosti [s]: 5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC; (glede na SEL/PEL)
- Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
- Tlačna trdnost [bar]: 16
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Natančnost - nadzor temperature [K]: ± 1 (25 °C; Q> 15 l/min) / ± 1 (77 °F; Q> 4 gpm)
- Natančnost (v merilnem območju) - nadzor pretoka: ± (0,8% MW + 0,5% MW)
- Skupni rezultati: 2
- Teža [g]: 2728,000
- V korakih po - Nadzor temperature [°C]: 0,2
- V korakih po - Nadzor temperature [°F]: 0,5
- Temperatura skladiščenja [°C]: -25...80
- Temperatura skladiščenja [°F]: -13...176
- MAWP za aplikacije po CRN [bar]: 16
- Največja obremenitev [Ω]: 500
- Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
- Temperatura medija [°C]: -10...90
- Temperatura medija [°F]: 14...194
- Merilno območje [gph]: 80...9510
- Merilno območje [gpm]: 1,3...158,5
- Merilno območje [l/min]: 5...600
- Merilno območje [m³/h]: 0,3...36
- Merilno območje - nadzor temperature [°C]: -20...80
- Merilno območje - nadzor temperature [°F]: -4...176
- Dinamika merjenja: 1:120
- MTTF: 85
- Možnosti parametriranja: Zaslon se lahko izklopi; prikazovalna enota; Zaznavanje prazne cevi
- Procesni priključek: Navojni priključek 2" NPT DN50
- Zatiranje nizkega pretoka LFC [gph]:< 240
- Zmanjšanje nizkega pretoka LFC [gpm]:< 4
- Zmanjšanje nizkega pretoka LFC [l/min]:< 15
- Zmanjšanje nizkega pretoka LFC [m³/h]:< 0,9
- Velikost koraka [gph]: 5
- Velikost koraka [gpm]: 0,1
- Povečanje [l/min]: 0,5
- Velikost koraka [m³/h]: 0,02
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 150
- Temperaturni zamik - spremljanje temperature: ± 0,0333 °C / K; ±0,0599°F/K
- Temperatura okolja [°F]: 14...140
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); 1.4571 (nerjaveče jeklo / 316Ti); PEEK; FKM
- Ponovljivost - nadzor pretoka: ± 0,2 % MEW
- Vrsta izdelka
magnetno-induktivni senzor pretoka
- Vrsta
SM2604
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Čas odziva
0.35 s
- Izhod
analogni
- Material
nerjaveče jeklo
- Tesnilni material
FKM
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
90 °C
- Obratovalni tlak (maks.)
16 bar
- Kontakt
analogni
- Teža
2728.000 g
- Min. temperatura okolice
-10 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321928 ifm Electronic magnetno-induktivni senzor pretoka SM2604 SM2604 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321928 ifm Electronic magnetno-induktivni senzor pretoka SM2604 SM2604 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Opis
ifm SM2604 magnetno-induktivni senzor pretoka
