Name: ifm Electronic magnetno-induktivni senzor pretoka SM4100 SM4100 Obratovalna napetost (območje): 18 - 30 V/DC Merilno obm
Brand: ifm Electronic
SKU: 3321690
Availability: BackOrder

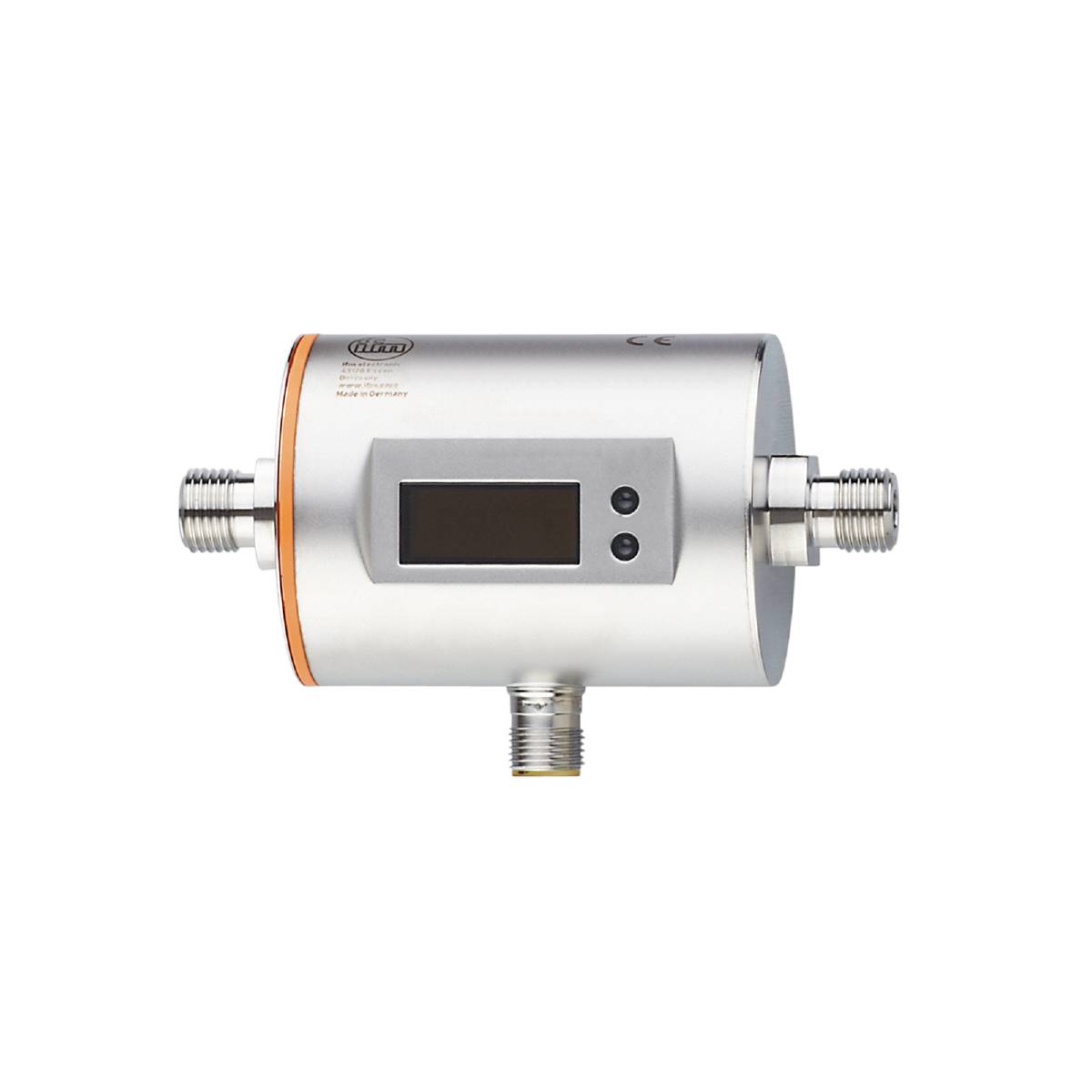

Ovalen, srebrn senzor z digitalnim zaslonom na sredini ter priključki levo in desno, namenjen merjenju temperature ali tlaka.

Slika je simbolična

Vrsta izdelka

magnetno-induktivni senzor pretoka

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Merilno območje (maks.)

3 l/min

Vrsta

SM4100

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,27.11.

Število

kos - zaloga Nemčija

Skupaj (985,00 € / Kos)

985,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic magnetno-induktivni senzor pretoka SM4100 SM4100 Obratovalna napetost (območje): 18 - 30 V/DC Merilno območje: 0.005 - 3 l/min 1 kos

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
S preklopnim, analognim in impulznim izhodom
Lahko berljiv 4-mestni LED zaslon
Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link

Tehnične specifikacije

Analogna izhodna napetost [V]: 0...10; (razširljivo)
Analogni izhodni tok [mA]: 4...20; (razširljivo)
Analogna končna točka - nadzor temperature [°C]: 0...80
Analogna končna točka AEP [ml/min]: 600...3000
Analogno izhodišče - nadzor temperature [°C]: -20...60
Analogna začetna točka ASP [ml/min]: 0...2400
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 40 (Q> 1 l/min)
Odzivni čas - nadzor pretoka [s]: 0,15; (dAP = 0, T19)
Število analognih izhodov: 1
Število digitalnih izhodov: 2
Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
Zaslon: Prikazovalna enota: 6 x LED, zelena (ml/min, l/h, l, m³, °C, 10³); Preklopno stanje: 2 x LED, rumena; Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
Razpon prikaza [ml/min]: -1999...3600
Tlačna trdnost [MPa]: 1
Dolžina impulza - nadzor pretoka [s]: 0,008...2
Revizija IO-Link: 1.1
Standard SDCI: IEC 61131-9
Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
Temperatura okolice -1 [°C]: -10...60
Uporaba: funkcija seštevalnika; za industrijsko uporabo
Ločljivost [ml/min]: 1
Ločljivost - nadzor temperature [°C]: 0,2
Različica zaščite pred kratkim stikom: taktna
Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
Zahtevani glavni razred vrat: A
Čas zakasnitve pripravljenosti [s]: 5
Posebnost: pozlačeni kontakti
Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 200
Tlačna trdnost [bar]: 10
Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
Vhodi: ponastavitev števca
Nastavljiv čas zakasnitve dS, dr - nadzor pretoka [s]: 0...50
Električna izvedba: PNP/NPN
Natančnost - nadzor temperature [K]: ± 2,5 (Q> 0,5 l/min)
Natančnost (v merilnem območju) - nadzor pretoka: ± (2% MW + 0,5% MW)
Skupni rezultati: 2
Teža [g]: 537.000
Impulzni izhod: števec pretoka
Pulzna vrednost - nadzor pretoka: 1...3000 ml
V korakih po - Nadzor temperature [°C]: 0,2
Komunikacijski vmesnik: IO-Link
Zaščita pred kratkim stikom: da
Temperatura skladiščenja [°C]: -25...80
MAWP za aplikacije po CRN [bar]: 5.5
Največja obremenitev [Ω]: 500
Maks. preklopni izhod napetosti DC [V]: 2
Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
Temperatura medija [°C]: 0...60
Merilno območje [l/min]: 0,005...3
Merilno območje [ml/min]: 5...3000
Merilno območje - nadzor temperature [°C]: -20...80
Min. obremenitveni upor [Ω]: 2000
Min. čas procesnega cikla [ms]: 4
Namestitev: Priključitev na cevovod s pomočjo adapterja
MTTF: 144
Možnosti parametriranja: spremljanje pretoka; števec količine; števec področne kode; spremljanje temperature; histereza / okno; normalno odprt / normalno zaprt; preklopna logika; Tok/napetost/pulzni izhod; premostitveni čas zagona; Zaslon se lahko izklopi; Prikazovalnik
Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
Procesni priključek: Navojni priključek G 1/4 DN6 ploščato tesnjenje
Analogni procesni podatki: 3
Binarni procesni podatki: 2
Preklopna točka rP [ml/min]: 5...2984
Preklopna točka rP - nadzor temperature [°C]: -19,6...79,6
Preklopna točka SP [ml/min]: 20...3000
Preklopna točka SP - nadzor temperature [°C]: -19,2...80
Zaviranje nizkega pretoka LFC [ml/min]:< 60
Stopnja zaščite: IP 67
Zaščitni razred: III
Način SIO: da
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
Poraba toka [mA]:< 80
Odpornost na preobremenitev: da
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK; EPDM
Ponovljivost - nadzor pretoka: ± 0,2 % MEW

Vrsta izdelka: magnetno-induktivni senzor pretoka

Vrsta: SM4100

Min. obratovalna napetost: 18 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 18 - 30 V/DC

Priključek: M12

Čas odziva: 0.15 s

Izhod: PNP
NPN

Tesnilni material: EPDM

Min. temperatura medija: 0 °C

Maks. temperatura medija: 60 °C

Obratovalni tlak (maks.): 10 bar

Merilna točnost ±: 2 %

Merilno območje (min.): 0.005 l/min

Merilno območje (maks.): 3 l/min

Merilno območje: 0.005 - 3 l/min

Teža: 537.000 g

Min. temperatura okolice: -10 °C

Maks. temperatura okolice: 60 °C

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno
