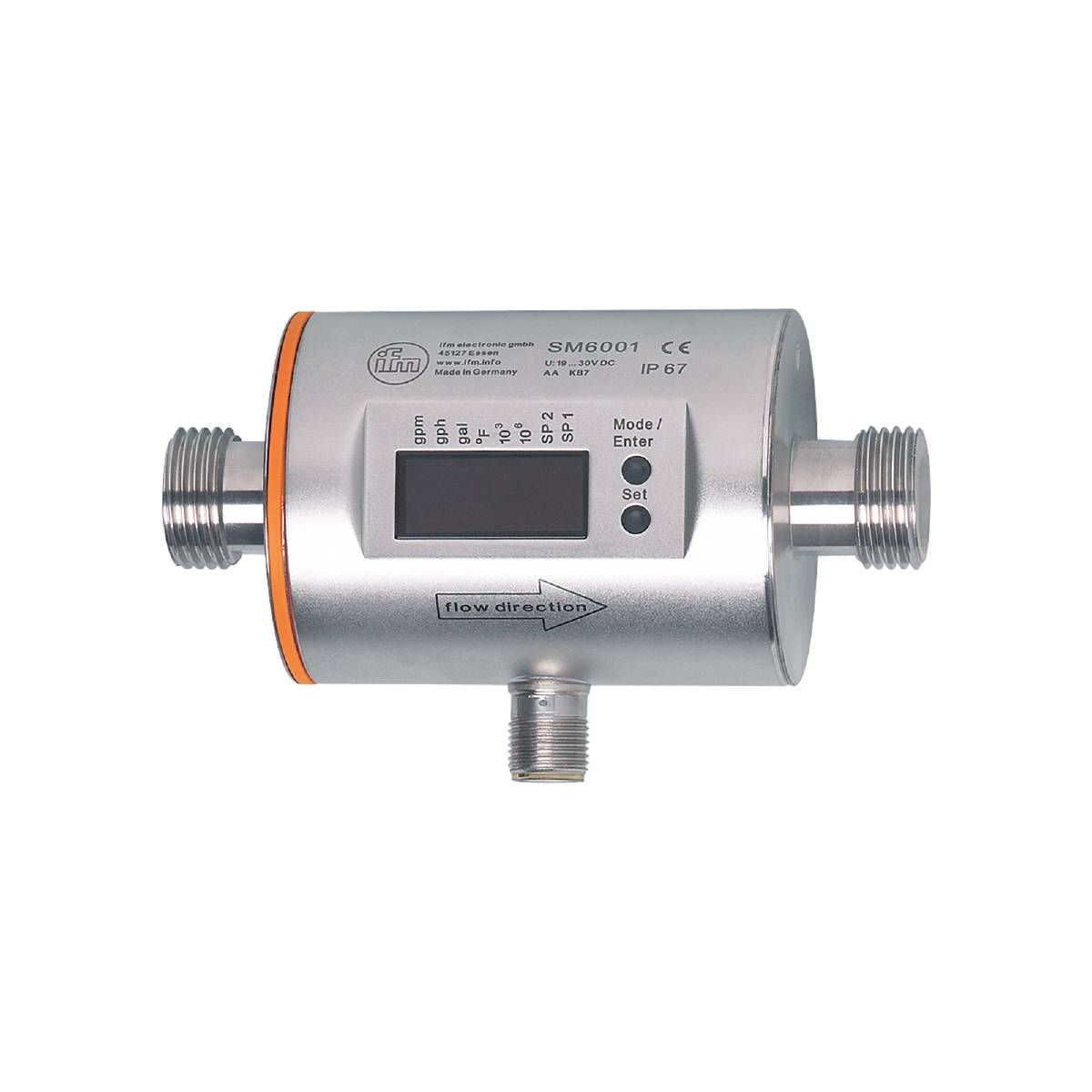

ifm Electronic magnetno-induktivni senzor pretoka SM6001 SM6001 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Vrsta izdelka
magnetno-induktivni senzor pretoka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SM6001
Obratovalna napetost
18 - 30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (935,00 € / Kos)
935,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic magnetno-induktivni senzor pretoka SM6001 SM6001 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
- Natančno merjenje pretoka, porabe in temperature medija
- Visoka natančnost, ponovljivost in dinamika merjenja
- S preklopnim, analognim in impulznim izhodom
- Lahko berljiv 4-mestni LED zaslon
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0...10; (razširljivo)
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka - nadzor temperature [°F]: 31,5...176
- Analogna končna točka AEP [gph]: 78...396
- Analogna končna točka AEP [gpm]: 1,3...6,6
- Analogna izhodiščna točka - nadzor temperature [°F]: -4...140,5
- Analogna začetna točka ASP [gph]: 0...318
- Analogna začetna točka ASP [gpm]: 0...5,3
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 0,26 gpm)
- Odzivni čas - nadzor pretoka [s]: 0,15; (dAP = 0, T19)
- Število analognih izhodov: 1
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 6 x LED, zelena (gpm, gph, gal, °F, 10³, 1000 x 10³); Preklopno stanje: 2 x LED, rumena; Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
- Razpon prikaza [gph]: -475,5...475,5
- Razpon prikaza [gpm]: -7,925...7,925
- Razpon tlačne trdnosti [psi]: 232
- Dolžina impulza - nadzor pretoka [s]: 0,01...2
- Revizija IO-Link: 1.1
- Standard SDCI: IEC 61131-9
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Uporaba: funkcija seštevalnika; za industrijsko uporabo
- Ločljivost [gph]: 0,5
- Ločljivost [gpm]: 0,010
- Ločljivost - spremljanje temperature [°F]: 0,1
- Različica zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]: 5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
- Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 200
- Tlačna trdnost [bar]: 16
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Vhodi: ponastavitev števca
- Nastavljiv čas zakasnitve dS, dr - nadzor pretoka [s]: 0...50
- Električna izvedba: PNP/NPN
- Natančnost - nadzor temperature [K]: ± 2,5 (Q> 0,26 gpm)
- Natančnost (v merilnem območju) - nadzor pretoka: ± (0,8% MW + 0,5% MW)
- Skupni rezultati: 2
- Teža [g]: 546.000
- Impulzni izhod: števec pretoka
- Vrednost impulza - nadzor pretoka: 0,01...30.000.000 gal
- V korakih po - Nadzor temperature [°F]: 0,5
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°F]: -13...176
- MAWP za aplikacije po CRN [bar]: 17.7
- Največja obremenitev [Ω]: 500
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
- Temperatura medija [°F]: 14...158
- Merilno območje [gph]: 1,5...396
- Merilno območje [gpm]: 0,03...6,6
- Merilno območje - nadzor temperature [°F]: -4...176
- Min. izolacijska upornost [MΩ]: 100; (500 V DC)
- Min. obremenitveni upor [Ω]: 2000
- Min. čas procesnega cikla [ms]: 5
- Namestitev: Priključitev na cevovod s pomočjo adapterja
- MTTF: 160
- Možnosti parametriranja: spremljanje pretoka; števec količine; števec področne kode; spremljanje temperature; histereza / okno; normalno odprt / normalno zaprt; preklopna logika; Tokovni/napetostni/pulzni izhod; premostitveni čas zagona; Zaslon se lahko izklopi; Prikazovalnik
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
- Procesni priključek: Navojni priključek G 1/2 DN15 ploščato tesnjenje
- Analogni procesni podatki: 3
- Binarni procesni podatki: 2
- Točka ponastavitve rP [gph]: 1,5...394
- Točka ponastavitve rP [gpm]: 0,03...6,57
- Preklopna točka rP - nadzor temperature [°F]: -3,5...175
- Preklopna točka SP [gph]: 3,5...396,5
- Preklopna točka SP [gpm]: 0,06...6,6
- Preklopna točka SP - nadzor temperature [°F]: -2,5...176
- Velikost koraka [gph]: 0,5
- Velikost koraka [gpm]: 0,01
- Stopnja zaščite: IP 67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]: 95; (24V)
- Odpornost na preobremenitev: da
- Temperatura okolja [°F]: 14...140
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK; FKM
- Ponovljivost - nadzor pretoka: ± 0,2 % MEW
- Vrsta izdelka
magnetno-induktivni senzor pretoka
- Vrsta
SM6001
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Priključek
M12
- Čas odziva
0.15 s
- Izhod
PNP
NPN
- Material
nerjaveče jeklo
- Tesnilni material
FKM
- Obratovalni tlak (maks.)
16 bar
- Teža
546.000 g
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321662 ifm Electronic magnetno-induktivni senzor pretoka SM6001 SM6001 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321662 ifm Electronic magnetno-induktivni senzor pretoka SM6001 SM6001 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Opis
ifm SM6001 magnetno-induktivni senzor pretoka
