Name: ifm Electronic magnetno-induktivni senzor pretoka SM9004 SM9004 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos
Brand: ifm Electronic
SKU: 3321878
Availability: BackOrder

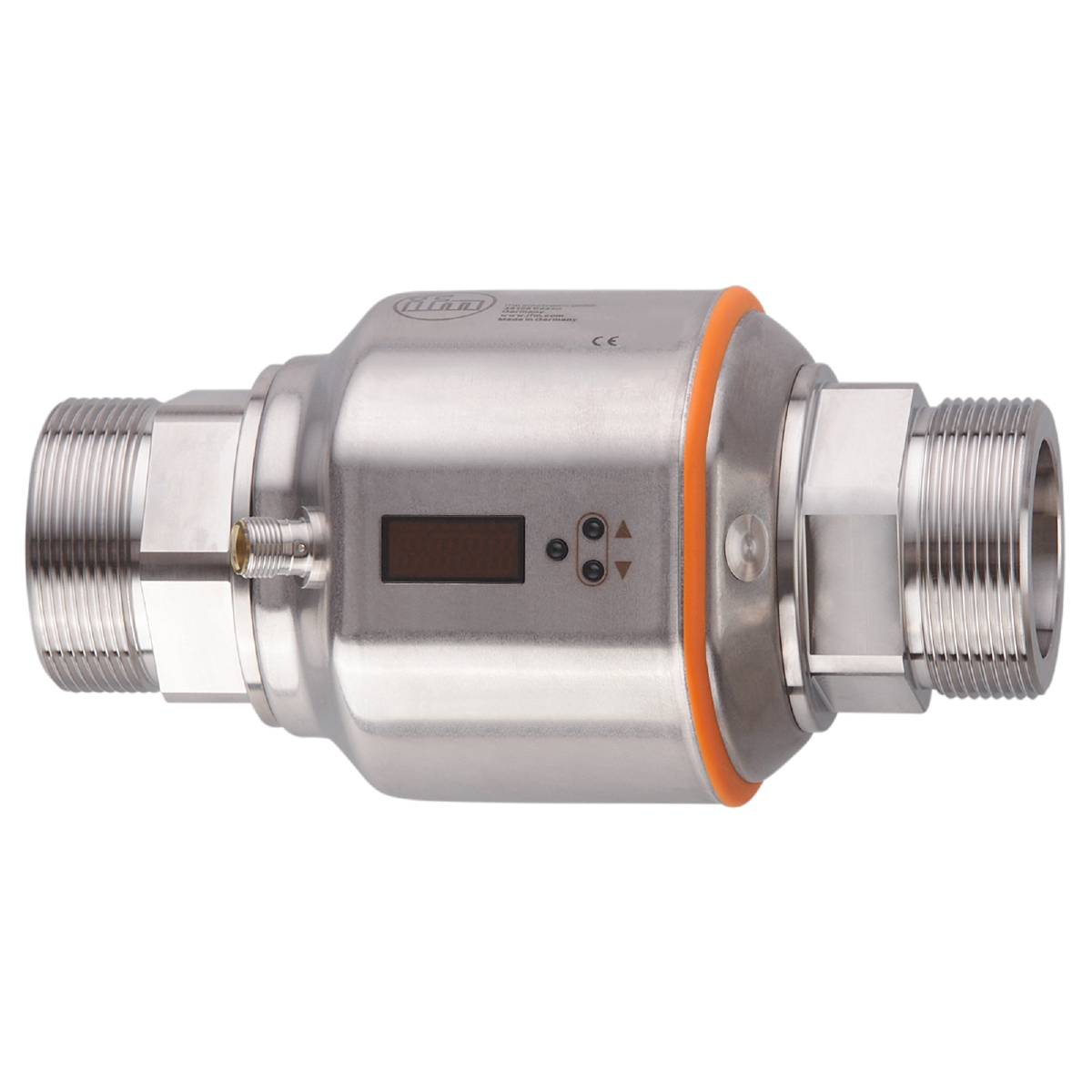

Srebrna, valjasta industrijska naprava z majhnim zaslonom in priključki na obeh straneh, pred črno ozadjem.

Slika je simbolična

Vrsta izdelka

magnetno-induktivni senzor pretoka

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

32 V/DC

Vrsta embalaže

Piece

Vrsta

SM9004

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,3.12.

Število

kos - zaloga Nemčija

Skupaj (1325,00 € / Kos)

1325,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic magnetno-induktivni senzor pretoka SM9004 SM9004 Obratovalna napetost (območje): 18 - 32 V/DC 1 kos

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Z dvema natančnima analognima izhodoma
Lahko berljiv 4-mestni LED zaslon

Tehnične specifikacije

Analogni izhodni tok [mA]: 4...20; (≤ 22; razširljivo)
Analogna končna točka - nadzor temperature [°C]: 0...80
Analogna končna točka - nadzor temperature [°F]: 32...176
Analogna končna točka AEP [gph]: 955...4755
Analogna končna točka AEP [gpm]: 15,9...79,3
Analogna končna točka AEP [l/min]: 60...300
Analogna končna točka AEP [m³/h]: 3,6...18
Analogno izhodišče - nadzor temperature [°C]: -20...60
Analogna izhodiščna točka - nadzor temperature [°F]: -4...140
Analogna začetna točka ASP [gph]: 0...3800
Analogna začetna točka ASP [gpm]: 0...63,4
Analogna začetna točka ASP [l/min]: 0...240
Analogna začetna točka ASP [m³/h]: 0...14,4
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 3 (Q> 15 l/min) / T09 = 3 (Q> 4 gpm)
Odzivni čas - nadzor pretoka [s]: 0,35; (dAP = 0)
Število analognih izhodov: 2
Število vhodov in izhodov: Število analognih izhodov: 2
Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, gpm, gph, °C, °F); Zaslon funkcij: 1 x LED, rumen (10³); Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
Območje prikaza - nadzor temperature [°C]: -40...100
Območje prikaza - nadzor temperature [°F]: -40...212
Razpon prikaza [gph]: -5705...5705
Razpon prikaza [gpm]: -95,1...95,1
Razpon prikaza [l/min]: -360...360
Razpon prikaza [m³/h]: -21,6...21,6
Prikaz enote: l/min; m³/h; gpm; gph; °C; °F
Tlačna trdnost [MPa]: 1,6
Razpon tlačne trdnosti [psi]: 232
Temperatura okolice -1 [°C]: -10...60
Uporaba: zaznavanje prazne cevi; za industrijsko uporabo
Ločljivost [gph]: 5
Ločljivost [gpm]: 0,1
Ločljivost [l/min]: 0,5
Ločljivost [m³/h]: 0,02
Ločljivost - spremljanje temperature [°C]: 0,2
Ločljivost - nadzor temperature [°F]: 0,5
Izhodni signal: analogni signal
Čas zakasnitve pripravljenosti [s]: 5
Posebnost: pozlačeni kontakti
Delovna napetost [V]: 18...32 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
Tlačna trdnost [bar]: 16
Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
Natančnost - nadzor temperature [K]: ± 1 (25 °C; Q> 15 l/min) / ± 1 (77 °F; Q> 4 gpm)
Natančnost (v merilnem območju) - nadzor pretoka: ± (0,8% MW + 0,5% MW)
Skupni rezultati: 2
Teža [g]: 3050,000
V korakih po - Nadzor temperature [°C]: 0,2
V korakih po - Nadzor temperature [°F]: 0,5
Temperatura skladiščenja [°C]: -25...80
Temperatura skladiščenja [°F]: -13...176
MAWP za aplikacije po CRN [bar]: 16
Največja obremenitev [Ω]: 500
Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
Temperatura medija [°C]: -10...90
Temperatura medija [°F]: 14...194
Merilno območje [gph]: 80...4755
Merilno območje [gpm]: 1,3...79,3
Merilno območje [l/min]: 5...300
Merilno območje [m³/h]: 0,3...18
Merilno območje - nadzor temperature [°C]: -20...80
Merilno območje - nadzor temperature [°F]: -4...176
Dinamika merjenja: 1:60
Montaža: Priključitev na cevovod preko adapterja
MTTF: 85
Možnosti parametriranja: Zaslon se lahko izklopi; prikazovalna enota; Zaznavanje prazne cevi
Procesni priključek: Navojni priključek G 2 DN50 ploščato tesnilo
Zatiranje nizkega pretoka LFC [gph]:< 240
Zmanjšanje nizkega pretoka LFC [gpm]:< 4
Zmanjšanje nizkega pretoka LFC [l/min]:< 15
Zmanjšanje nizkega pretoka LFC [m³/h]:< 0,9
Velikost koraka [gph]: 5
Velikost koraka [gpm]: 0,1
Povečanje [l/min]: 0,5
Velikost koraka [m³/h]: 0,02
Stopnja zaščite: IP 65; IP67
Zaščitni razred: III
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
Poraba toka [mA]:< 150
Temperaturni zamik - spremljanje temperature: ± 0,0333 °C / K; ±0,0599°F/K
Temperatura okolja [°F]: 14...140
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); 1.4571 (nerjaveče jeklo / 316Ti); PEEK; Centellen; FKM
Ponovljivost - nadzor pretoka: ± 0,2 % MEW

Vrsta embalaže: Piece

Vrsta izdelka: magnetno-induktivni senzor pretoka

Vrsta: SM9004

Min. obratovalna napetost: 18 V/DC

Maks. obratovalna napetost: 32 V/DC

Obratovalna napetost: 18 - 32 V/DC

Značilnosti: LED zaslon

Priključek: M12

Čas odziva: 0.35 s

Izhod: analogni tokovni

Tesnilni material: PEEK

Nominalni premer: 50 mm

Min. temperatura medija: -10 °C

Maks. temperatura medija: 90 °C

Obratovalni tlak (maks.): 16 bar

Kontakt: analogni

Teža: 3050.000 g

Min. temperatura okolice: -10 °C

Maks. temperatura okolice: 60 °C

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: da
