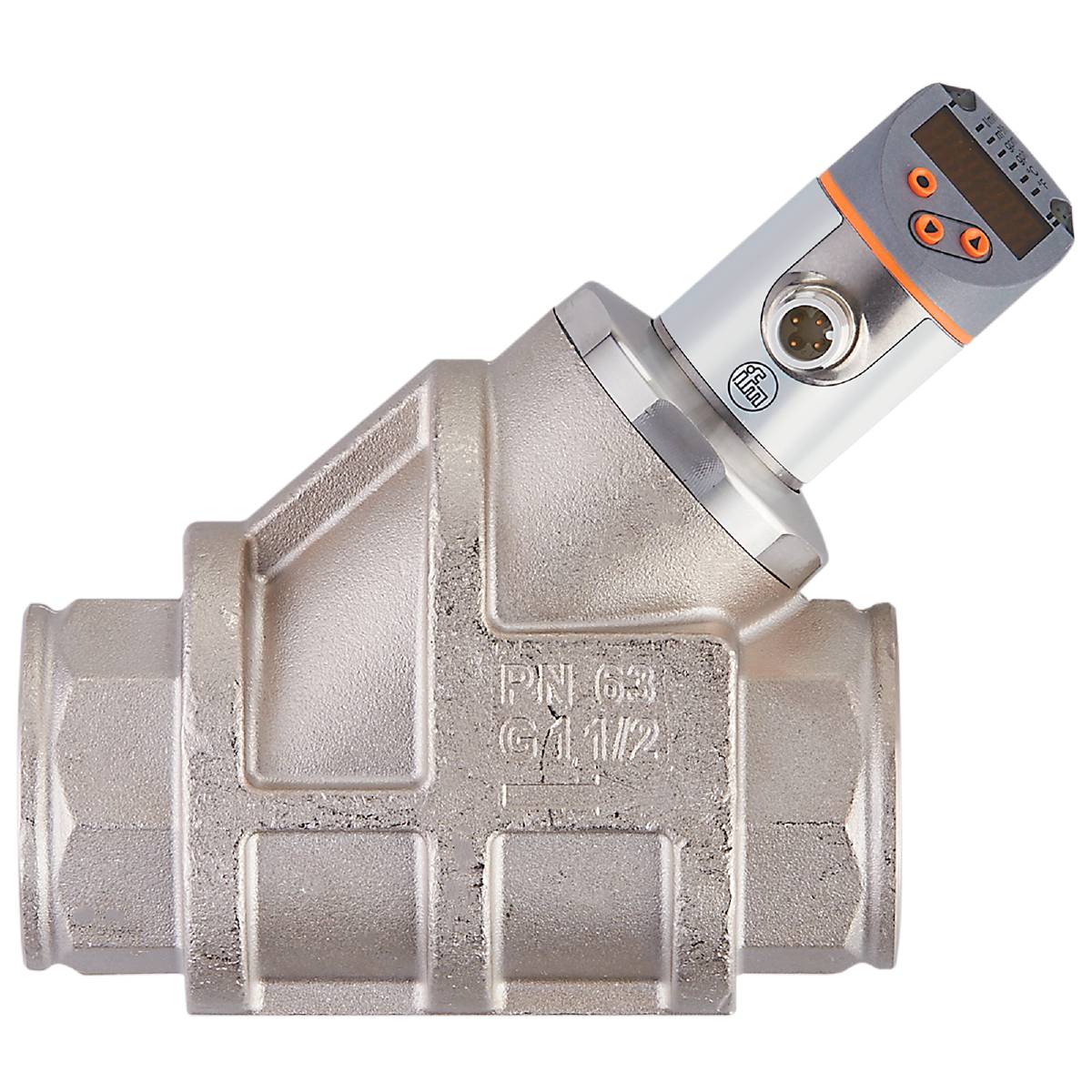

Slika je simbolična
ifm Electronic mehatronski senzor pretoka SB2257 SB2257 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Vrsta izdelka
mehatronski senzor pretoka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SB2257
Obratovalna napetost
18 - 30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (799,00 € / Kos)
799,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic mehatronski senzor pretoka SB2257 SB2257 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
- Brez okvare zaradi hitrega pretoka ali temperaturnih sprememb
- Visoka dinamika merjenja zmanjšuje raznolikost variant
- Dovodni in izstopni deli niso potrebni
- Specifična kalibracija olja nudi najboljše rezultate meritev
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 120 (Q> 1 l/min)
- Odzivni čas - nadzor pretoka [s]: 0,01
- Zaslon: Prikazovalnik: 6 x LED, zelena; Preklopno stanje: 2 x LED, rumena; Merjene vrednosti: alfanumerični prikaz, izmenično rdeč/zelen prikaz, 4 števke; Programiranje: alfanumerični zaslon, 4 števke
- Območje prikaza - nadzor temperature [°C]: -32...122
- Razpon prikaza - nadzor temperature [°F]: -25,6...251,6
- Razpon prikaza [gph]: 0...3805
- Razpon prikaza [gpm]: 0...63,4
- Območje prikaza [l/min]: 0...240
- Območje prikaza [m³/h]: 0...14,4
- Tlačna trdnost [MPa]: 6,3
- Revizija IO-Link: 1.1
- Velikost koraka - preklopni izhod[s] nadzora toka: 0,1
- Velikost koraka - analogni izhod za nadzor pretoka [s]: 0,1
- Standard SDCI: IEC 61131-9 CDV
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: 0...60
- Ločljivost [gph]: 1
- Ločljivost [gpm]: 0,1
- Ločljivost [l/min]: 0,1
- Ločljivost [m³/h]: 0,01
- Ločljivost - spremljanje temperature [°C]: 0,1
- Ločljivost - spremljanje temperature [°F]: 0,1
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; frekvenčni signal; IO povezava
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]:< 3
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
- Slabljenje analognega izhoda dAA - nadzor pretoka [s]: 0...5
- Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
- Tlačna trdnost [bar]: 63
- Direktiva o tlačni opremi: Dobra inženirska praksa
- Frekvenca na končni točki FRP [Hz]: 10...10000
- Frekvenca na končni točki FRP - nadzor temperature [Hz]: 10...10000
- Izhodna frekvenca [Hz]: 0...10000
- Končna točka frekvence FEP [gph]: 210...3170
- Končna točka frekvence FEP [gpm]: 3,5...52,8
- Končna točka frekvence FEP [l/min]: 13,4...200
- Končna točka frekvence FEP [m³/h]: 0,8...12
- Frekvenčna končna točka FEP - nadzor temperature [°C]: 12...100
- Končna točka frekvence FEP - nadzor temperature [°F]: 53,6...212
- Začetna točka frekvence FSP - nadzor temperature [°C]: -10...78
- Začetna točka frekvence FSP - nadzor temperature [°F]: 14...172,4
- Natančnost - nadzor temperature [K]: 3 (25°C; Q> 1 l/min)
- Natančnost (v merilnem območju) - Nadzor pretoka: ± 5% MEW; (V> 1 l/min; 20...70 °C srednja temperatura)
- Skupni rezultati: 2
- Teža [g]: 2809,500
- V korakih po - Nadzor temperature [°C]: 0,1
- V korakih po - Nadzor temperature [°F]: 0,2
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -15...80
- Največja obremenitev [Ω]: 500
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: tekoči mediji; Olja (viskoznost 46 mm²/s pri 40 °C)
- Temperatura medija [°C]: -10...100
- Merilno območje [gph]: 65...3170
- Merilno območje [gpm]: 1,1...52,8
- Merilno območje [l/min]: 4...200
- Merilno območje [m³/h]: 0,24...12
- Merilno območje - nadzor temperature [°C]: -10...100
- Merilno območje - nadzor temperature [°F]: 14...212
- Dinamika merjenja: 1:50
- Najmanjši čas procesnega cikla [ms]: 3,2
- MTTF: 145
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; preklopna logika; tokovni/frekvenčni izhod; Preklop slabljenja/analogni izhod; Zaslon je mogoče vrteti / izklopiti; standardna merska enota; barvna procesna vrednost; Kalibracijski faktor
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
- Procesni priključek: Navojni priključek G 1 1/2 notranji navoj
- Analogni procesni podatki: 2
- Binarni procesni podatki: 2
- Točka ponastavitve rP [gph]: 0...3150
- Točka ponastavitve rP [gpm]: 0...52,5
- Preklopna točka rP [l/min]: 0...198,6
- Preklopna točka rP [m³/h]: 0...11,92
- Preklopna točka rP - nadzor temperature [°C]: -10...99,3
- Preklopna točka rP - nadzor temperature [°F]: 14...210,8
- Preklopna točka SP [gph]: 20...3170
- Preklopna točka SP [gpm]: 0,3...52,8
- Preklopna točka SP [l/min]: 1,4...200
- Preklopna točka SP [m³/h]: 0,08...12
- Preklopna točka SP - nadzor temperature [°C]: -9,3...100
- Preklopna točka SP - nadzor temperature [°F]: 15,2...212
- Mehanski preklopni cikli: 10 milijonov
- Velikost koraka [gph]: 5
- Velikost koraka [gpm]: 0,1
- Velikost koraka [Hz]: 10
- Povečanje [l/min]: 0,02
- Velikost koraka [m³/h]: 0,02
- Velikost koraka - nadzor temperature [Hz]: 10
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 50
- Tokovna nosilnost na izhod [mA]: 150; (200: ...60 °C; temperatura okolice; 250: ...40 °C; temperatura okolice)
- Temperaturni zamik - spremljanje temperature: 0,029 °C / K
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4401 (nerjaveče jeklo / 316); 1.4404 (nerjaveče jeklo / 316L); medenina (2.0371); Kemično ponikljana medenina; PPS; O-obroč: FKM
- Ponovljivost - nadzor pretoka: ± 1% MEW
- Vrsta izdelka
mehatronski senzor pretoka
- Vrsta
SB2257
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Čas odziva
0.01 s
- Izhod
IO-Link
- Material
nerjaveče jeklo
- Tesnilni material
FKM
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
100 °C
- Obratovalni tlak (maks.)
63 bar
- Merilna točnost ±
5 %
- Teža
2809.500 g
- Min. temperatura okolice
0 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321574 ifm Electronic mehatronski senzor pretoka SB2257 SB2257 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321574 ifm Electronic mehatronski senzor pretoka SB2257 SB2257 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Opis
mehatronski senzor pretoka ifm SB2257
