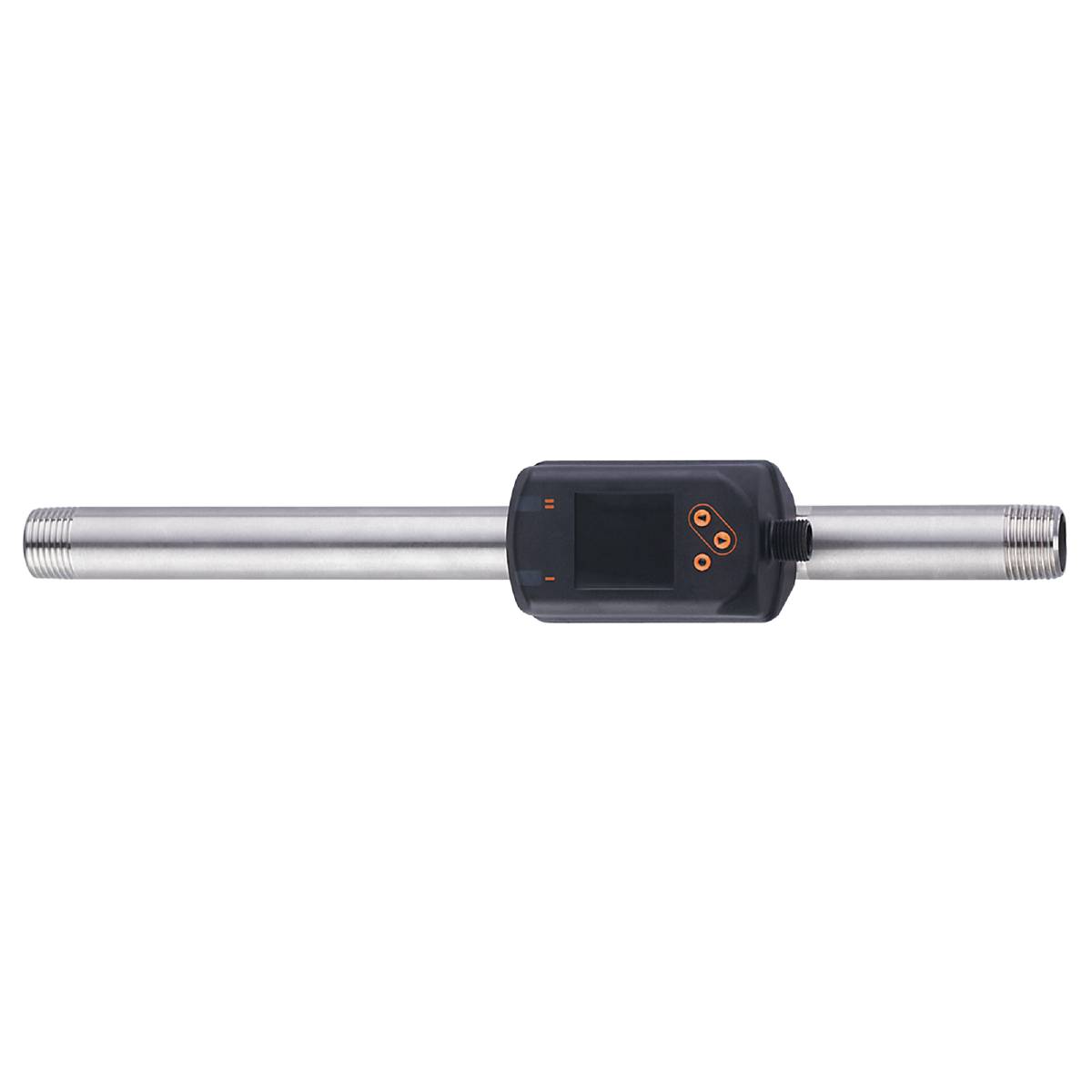

Slika je simbolična
ifm Electronic merilnik stisnjenega zraka SD6500 SD6500 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Vrsta izdelka
merilnik stisnjenega zraka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta embalaže
Piece
Vrsta
SD6500
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (1339,00 € / Kos)
1339,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic merilnik stisnjenega zraka SD6500 SD6500 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
- Natančno merjenje pretoka, porabe, tlaka in temperature medija
- Visoka natančnost, ponovljivost in dinamika merjenja
- Za beleženje delovnega stisnjenega zraka
- Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
- Optimalna poravnava zahvaljujoč vrtljivosti zaslona
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka - nadzor temperature [°C]: 4...60
- Analogna končna točka - nadzor temperature [°F]: 39,2...140
- Analogna končna točka - nadzor tlaka [bar]: 2,2...16
- Analogna končna točka AEP [l/min]: 250...1250
- Analogna končna točka AEP [m/s]: 20...99,8
- Analogna končna točka AEP [m³/h]: 15...75
- Analogno izhodišče - nadzor temperature [°C]: -10...46
- Analogna izhodiščna točka - nadzor temperature [°F]: 14...114,8
- Analogna izhodiščna točka - nadzor tlaka [bar]: -1...12,8
- Analogna začetna točka ASP [l/min]: 0...1000
- Analogna začetna točka ASP [m/s]: 0...79,8
- Analogna začetna točka ASP [m³/h]: 0...60
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 0,5
- Odzivni čas [s]: 0,1; (dAP = 0)
- Odzivni čas - nadzor tlaka [s]: 0,05
- Število analognih izhodov: 1
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
- Zaslon: : barvni zaslon 1,44", 128 x 128 slikovnih pik; : 2 x LED, rumena
- Območje prikaza - nadzor temperature [°C]: -24...74
- Razpon prikaza - nadzor temperature [°F]: -11,2...165,2
- Območje prikaza - nadzor tlaka [bar]: -1...20
- Območje prikaza [l/min]: 0...1500
- Razpon prikaza [m/s]: 0...119,8
- Območje prikaza [m³/h]: 0...90
- Obseg prikaza - nadzor pretoka [m³]: 0...100000000
- Območje prikaza - nadzor pretoka [scf]: 0...353146667,2
- Tlačna trdnost [MPa]: 1,6
- Dolžina impulza - nadzor pretoka [s]: 0,002...2
- Revizija IO-Link: 1.1
- Najmanjši porušitveni tlak [MPa]: 6,4
- Standard SDCI: IEC 61131-9 CDV
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: 0...60
- Ponovljivost: ± (0,4 % MW + 0,1 % MW)
- Uporaba: za industrijsko uporabo
- Ločljivost [l/min]: 1
- Ločljivost [m/s]: 0,1
- Ločljivost [m³/h]: 0,05
- Ločljivost - nadzor tlaka [bar]: 0,05
- Ločljivost - spremljanje temperature [°C]: 0,2
- Ločljivost - nadzor temperature [°F]: 0,5
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]: 1
- Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
- Procesna vrednost dušenja dAP [s]: 0...5
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 150; (na izhod)
- Tlačna trdnost [bar]: 16
- Direktiva o tlačni opremi: dobra inženirska praksa; Lahko se uporablja za stabilne pline fluidne skupine 2
- Vhodi: ponastavitev števca
- Električna izvedba: PNP/NPN
- Natančnost - nadzor temperature [K]: ± 0,5; (če medij teče v mejah merilnega območja pretoka)
- Natančnost (v merilnem območju): Razred 141: ± (2% MW + 0,5% MW); Razred 344: ± (6 % MW + 0,6 % MW); Kakovost zraka po ISO 8573-1:2010; pri srednji temperaturi 23 °C
- Teža [g]: 728,500
- Največji TK razpona - nadzor tlaka [% MEW / 10 K]: ± 0,3
- Največji TK ničelne točke - nadzor tlaka [% MEW / 10 K]: ± 0,1
- Impulzni izhod: števec količine porabe
- Vrednost impulza - nadzor pretoka [m³]: 0,001...10000000
- Vrednost impulza - nadzor pretoka [scf] 0,05...353146667,2
- V korakih po - Nadzor tlaka [bar]: 0,01
- V korakih po - Nadzor pretoka [m³]: 0,0001
- V korakih po - Nadzor pretoka [scf]: 0,005
- V korakih po - Nadzor temperature [°C]: 0,1
- V korakih po - Nadzor temperature [°F]: 0,1
- Odklon karakteristične krivulje - nadzor tlaka:< ±0,5; (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti))
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -20...85
- MAWP za aplikacije po CRN [bar]: 9.7
- Največja obremenitev [Ω]: 500
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Največja dovoljena relativna vlažnost [%]: 90
- Mediji: delovni stisnjen zrak
- Temperatura medija [°C]: -10...60
- Merilno območje [l/min]: 4...1250
- Merilno območje [m/s]: 0,3...99,8
- Merilno območje [m³/h]: 0,25...75
- Merilno območje - nadzor tlaka [bar]: -1...16
- Merilno območje - nadzor pretoka [m³]: 0...100000000
- Merilno območje - nadzor pretoka [scf]: 0...353146667,2
- Merilno območje - nadzor temperature [°C]: -10...60
- Merilno območje - nadzor temperature [°F]: 14...140
- Min. porušitveni tlak [bar]: 64
- Najmanjši čas procesnega cikla [ms]: 7,2
- MTTF: 183
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; tokovni/impulzni izhod; Zaslon je mogoče vrteti / izklopiti; prikazovalna enota; Totalizator
- Profili: Digitalni merilni senzor (0x800A), Identifikacija in diagnoza (0x4000)
- Procesni priključek: navojni priključek R 1/2 DN15
- Analogni procesni podatki: 8
- Binarni procesni podatki: 2
- Preklopna točka rP [l/min]: 5...1243
- Preklopna točka rP [m/s]: 0,4...99,3
- Preklopna točka rP [m³/h]: 0,28...74,6
- Preklopna točka rP - nadzor tlaka [bar]: -1...15,92
- Preklopna točka rP - nadzor temperature [°C]: -10...59,7
- Preklopna točka rP - nadzor temperature [°F]: 14...139,4
- Preklopna točka SP [l/min]: 11...1250
- Preklopna točka SP [m/s]: 0,9...99,8
- Preklopna točka SP [m³/h]: 0,65...74,97
- Preklopna točka SP - nadzor tlaka [bar]: -0,92...16
- Preklopna točka SP - nadzor pretoka [m³]: 0,001...10000000
- Preklopna točka SP - nadzor pretoka [scf]: 0,05...353146667,2
- Preklopna točka SP - nadzor temperature [°C]: -9,7...60
- Preklopna točka SP - nadzor temperature [°F]: 14,6...140
- Dušenje nizkega pretoka LFC [l/min]: 1...13
- Zmanjšanje nizkega pretoka LFC [m/s]: 0,1...1,1
- Zmanjšanje nizkega pretoka LFC [m³/h]: 0,09...0,8
- Povečanje [l/min]: 1
- Velikost koraka [m/s]: 0,1
- Velikost koraka [m³/h]: 0,01
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
- Poraba toka [mA]:< 80
- Temperaturni koeficient [1/K]: ± 0,07 % MW
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4301 (nerjaveče jeklo / 304); 1.4305 (nerjaveče jeklo / 303); FKM; keramično steklo pasivirano; PPS GF40; Al2O3 (keramika); Akrilat
- Ponovljivost - nadzor tlaka: ± 0,2
- Vrsta embalaže
Piece
- Vrsta izdelka
merilnik stisnjenega zraka
- Vrsta
SD6500
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Čas odziva
0.05 s
- Izhod
PNP
NPN
- Material
nerjaveče jeklo
- Material - lastnosti
nerjavni
- Tesnilni material
FKM
- Material ohišja
PBT
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
60 °C
- Obratovalni tlak (maks.)
16 bar
IP65
- Teža
0.7290 kg
- Min. temperatura okolice
0 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321898 ifm Electronic merilnik stisnjenega zraka SD6500 SD6500 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321898 ifm Electronic merilnik stisnjenega zraka SD6500 SD6500 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Opis
ifm SD6500 merilnik stisnjenega zraka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
