ifm Electronic merilnik stisnjenega zraka SD6501 SD6501 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

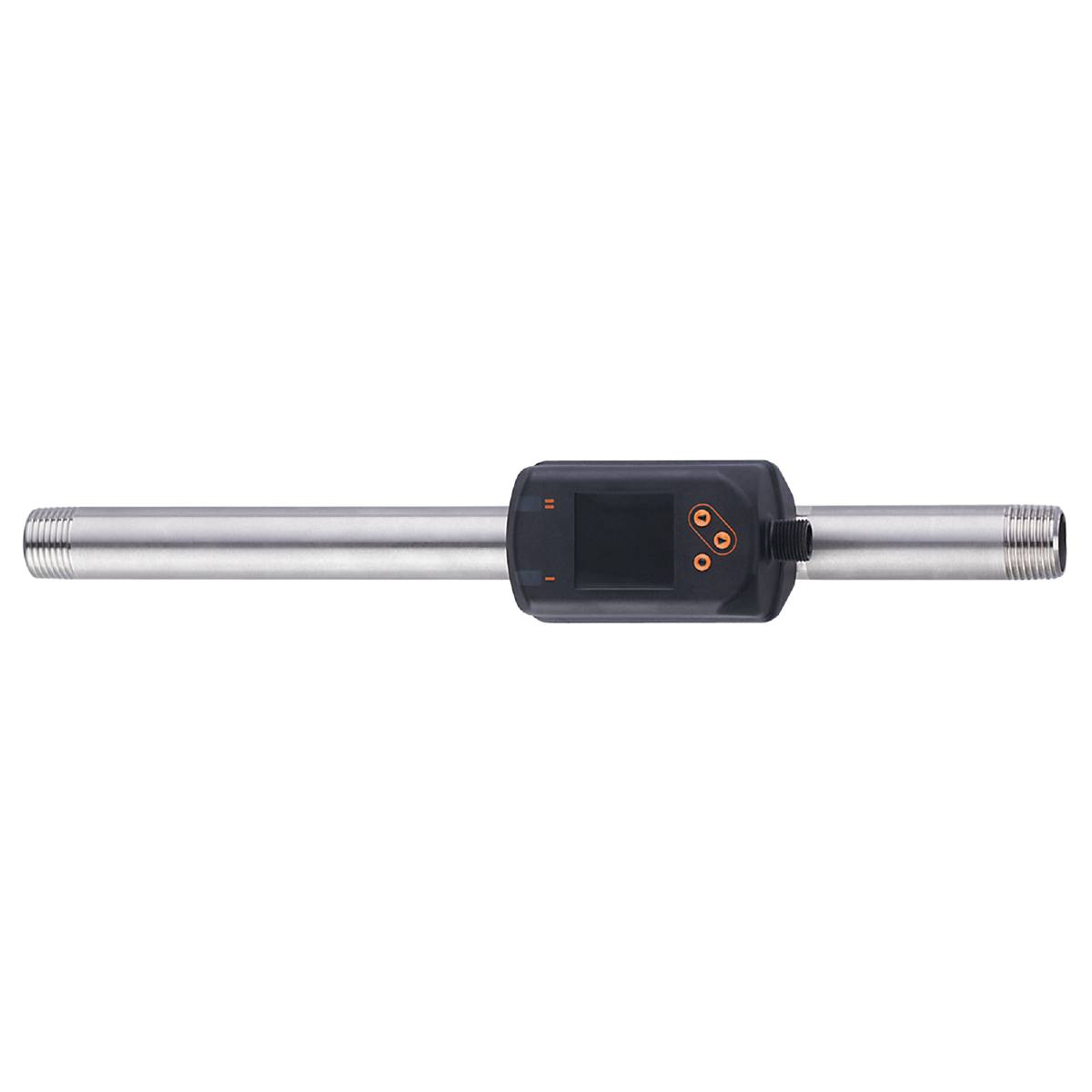

Črna pravokotna merilna naprava z dvema dolgima kovinskima cevema na obeh straneh; možno, da gre za senzor ali detektor.
Slika je simbolična
Vrsta izdelka
merilnik stisnjenega zraka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SD6501
Obratovalna napetost
18 - 30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,3.12.
Število
Skupaj (1335,00 € / Kos)
1335,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic merilnik stisnjenega zraka SD6501 SD6501 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

  • Natančno merjenje pretoka, porabe, tlaka in temperature medija
  • Visoka natančnost, ponovljivost in dinamika merjenja
  • Za beleženje delovnega stisnjenega zraka
  • Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
  • Optimalna poravnava zahvaljujoč vrtljivosti zaslona
  • Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link

Tehnične specifikacije

  • Analogni izhodni tok [mA]: 4...20; (razširljivo)
  • Analogna končna točka - nadzor temperature [°C]: 4...60
  • Analogna končna točka - nadzor temperature [°F]: 39,2...140
  • Analogna končna točka - nadzor tlaka [psi]: 32...232
  • Analogna končna točka AEP [ft/s]: 65,5...327,4
  • Analogna končna točka AEP [scfh]: 530...2649
  • Analogna končna točka AEP [scfm]: 8,83...44,14
  • Analogno izhodišče - nadzor temperature [°C]: -10...46
  • Analogna izhodiščna točka - nadzor temperature [°F]: 14...114,8
  • Analogna izhodiščna točka - nadzor tlaka [psi]: -15...186
  • Analogna začetna točka ASP [ft/s]: 0...261,9
  • Analogna začetna točka ASP [scfh]: 0...2119
  • Analogna začetna točka ASP [scfm]: 0...35,31
  • Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 0,5
  • Odzivni čas [s]: 0,1; (dAP = 0)
  • Odzivni čas - nadzor tlaka [s]: 0,05
  • Število analognih izhodov: 1
  • Število digitalnih izhodov: 2
  • Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
  • Zaslon: : barvni zaslon 1,44", 128 x 128 slikovnih pik; : 2 x LED, rumena
  • Območje prikaza - nadzor temperature [°C]: -24...74
  • Razpon prikaza - nadzor temperature [°F]: -11,2...165,2
  • Razpon prikaza [ft/s]: 0...393
  • Obseg prikaza - nadzor pretoka [m³]: 0...100000000
  • Območje prikaza - nadzor tlaka [psi]: -15...290
  • Razpon prikaza - nadzor pretoka [scf]: 0...353146667,2
  • Razpon prikaza [scfh]: 0...3178
  • Razpon prikaza [scfm]: 0...52,95
  • Razpon tlačne trdnosti [psi]: 232
  • Dolžina impulza - nadzor pretoka [s]: 0,002...2
  • Revizija IO-Link: 1.1
  • Standard SDCI: IEC 61131-9 CDV
  • Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
  • Ponovljivost: ± (0,4 % MW + 0,1 % MW)
  • Uporaba: za industrijsko uporabo
  • Ločljivost [ft/s]: 0,2
  • Ločljivost [sfh]: 2
  • Ločljivost [scfm]: 0,05
  • Ločljivost - nadzor tlaka [psi]: 1
  • Ločljivost - spremljanje temperature [°C]: 0,2
  • Ločljivost - nadzor temperature [°F]: 0,5
  • Izvedba zaščite pred kratkim stikom: taktna
  • Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
  • Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
  • Zahtevani glavni razred vrat: A
  • Čas zakasnitve pripravljenosti [s]: 1
  • Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
  • Procesna vrednost dušenja dAP [s]: 0...5
  • Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 150; (na izhod)
  • Direktiva o tlačni opremi: dobra inženirska praksa; Lahko se uporablja za stabilne pline fluidne skupine 2
  • Električna izvedba: PNP/NPN
  • Natančnost - nadzor temperature [K]: ± 0,5; (če medij teče v mejah merilnega območja pretoka)
  • Natančnost (v merilnem območju): Razred 141: ± (2 % MW + 0,5 % MW); Razred 344: ± (6 % MW + 0,6 % MW); Kakovost zraka po ISO 8573-1:2010; pri srednji temperaturi 73 °F
  • Skupno število vhodov in izhodov: 2; (nastavljivo)
  • Teža [g]: 731.000
  • Največji TK razpona - nadzor tlaka [% MEW / 10 K]: ± 0,3
  • Največji TK ničelne točke - nadzor tlaka [% MEW / 10 K]: ± 0,1
  • Impulzni izhod: števec količine porabe
  • Vrednost impulza - nadzor pretoka [m³]: 0,001...10000000
  • Vrednost impulza - nadzor pretoka [scf] 0,05...353146667,2
  • V korakih po - Nadzor tlaka [psi]: 1
  • V korakih po - Nadzor pretoka [m³]: 0,0001
  • V korakih po - Nadzor pretoka [scf]: 0,005
  • V korakih po - Nadzor temperature [°C]: 0,1
  • V korakih po - Nadzor temperature [°F]: 0,1
  • Odklon karakteristične krivulje - nadzor tlaka:< ±0,5; (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti))
  • Komunikacijski vmesnik: IO-Link
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°F]: -4...185
  • MAWP za aplikacije po CRN [bar]: 9.7
  • Največja obremenitev [Ω]: 500
  • Maksimalni preklopni izhod napetosti DC [V]: 2,5
  • Največja dovoljena relativna vlažnost [%]: 90
  • Mediji: delovni stisnjen zrak
  • Temperatura medija [°F]: 14...140
  • Merilno območje [ft/s]: 1...327,4
  • Merilno območje [scfh]: 8...2648
  • Merilno območje [scfm]: 0,15...44,15
  • Merilno območje - nadzor tlaka [psi]: -15...232
  • Merilno območje - nadzor pretoka [m³]: 0...100000000
  • Merilno območje - nadzor pretoka [scf]: 0...353146667,2
  • Merilno območje - nadzor temperature [°C]: -10...60
  • Merilno območje - nadzor temperature [°F]: 14...140
  • Najmanjši porušitveni tlak [psi]: 928
  • Najmanjši čas procesnega cikla [ms]: 7,2
  • MTTF: 183
  • Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; tokovni/impulzni izhod; Zaslon je mogoče vrteti / izklopiti; prikazovalna enota; Totalizator
  • Profili: Digitalni merilni senzor (0x800A), Identifikacija in diagnoza (0x4000)
  • Procesni priključek: navojni priključek 1/2" NPT DN15
  • Analogni procesni podatki: 8
  • Binarni procesni podatki: 2
  • Preklopna točka rP [ft/s]: 1,2...325,7
  • Točka ponastavitve rP [scfh]: 10...2635
  • Preklopna točka rP [scfm]: 0,16...43,91
  • Preklopna točka rP - nadzor tlaka [psi]: -15...231
  • Preklopna točka rP - nadzor temperature [°C]: -10...59,7
  • Preklopna točka rP - nadzor temperature [°F]: 14...139,4
  • Preklopna točka SP [ft/s]: 2,8...327,3
  • Preklopna točka SP [scfh]: 23...2648
  • Preklopna točka SP [scfm]: 0,38...44,13
  • Preklopna točka SP - nadzor tlaka [psi]: -13...232
  • Preklopna točka SP - nadzor pretoka [m³]: 0,001...10000000
  • Preklopna točka SP - nadzor pretoka [scf]: 0,05...353146667,2
  • Preklopna točka SP - nadzor temperature [°C]: -9,7...60
  • Preklopna točka SP - nadzor temperature [°F]: 14,6...140
  • Zmanjšanje nizkega pretoka LFC [ft/s]: 0,4...3,5
  • Dušenje nizkega pretoka LFC [scfh]: 3...28
  • Zmanjšanje nizkega pretoka LFC [scfm]: 0,05...0,47
  • Velikost koraka [ft/s]: 0,1
  • Velikost koraka [sfh]: 1
  • Velikost koraka [scfm]: 0,01
  • Stopnja zaščite: IP 65; IP67
  • Zaščitni razred: III
  • Način SIO: da
  • Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
  • Poraba toka [mA]:< 80
  • Temperaturni koeficient [1/K]: ± 0,07 % MW
  • Odpornost na preobremenitev: da
  • Temperatura okolja [°F]: 32...140
  • Zaščita pred obratno polarnostjo: da
  • Materiali v stiku z medijem: 1.4301 (nerjaveče jeklo / 304); 1.4305 (nerjaveče jeklo / 303); FKM; keramično steklo pasivirano; PPS GF40; Al2O3 (keramika); Akrilat
  • Ponovljivost - nadzor tlaka: ± 0,2
Vrsta izdelka

merilnik stisnjenega zraka

Vrsta

SD6501

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

18 - 30 V/DC

Značilnosti

LED zaslon

Priključek

M12

Čas odziva

0.1 s

Izhod

PNP

NPN

Material

nerjaveče jeklo

Material - lastnosti

nerjavni

Tesnilni material

FKM

Material ohišja

nerjaveče jeklo

Nominalni premer

15 mm

Min. temperatura medija

-10 °C

Maks. temperatura medija

60 °C

Merilna točnost ±

0.2 %

Teža

731.000 g

Vsebina

1 kos

Skladnost z RoHS

Ja

UKCA

ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3321896 ifm Electronic merilnik stisnjenega zraka SD6501 SD6501 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3321896 ifm Electronic merilnik stisnjenega zraka SD6501 SD6501 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

Opis

merilnik stisnjenega zraka ifm SD6501
