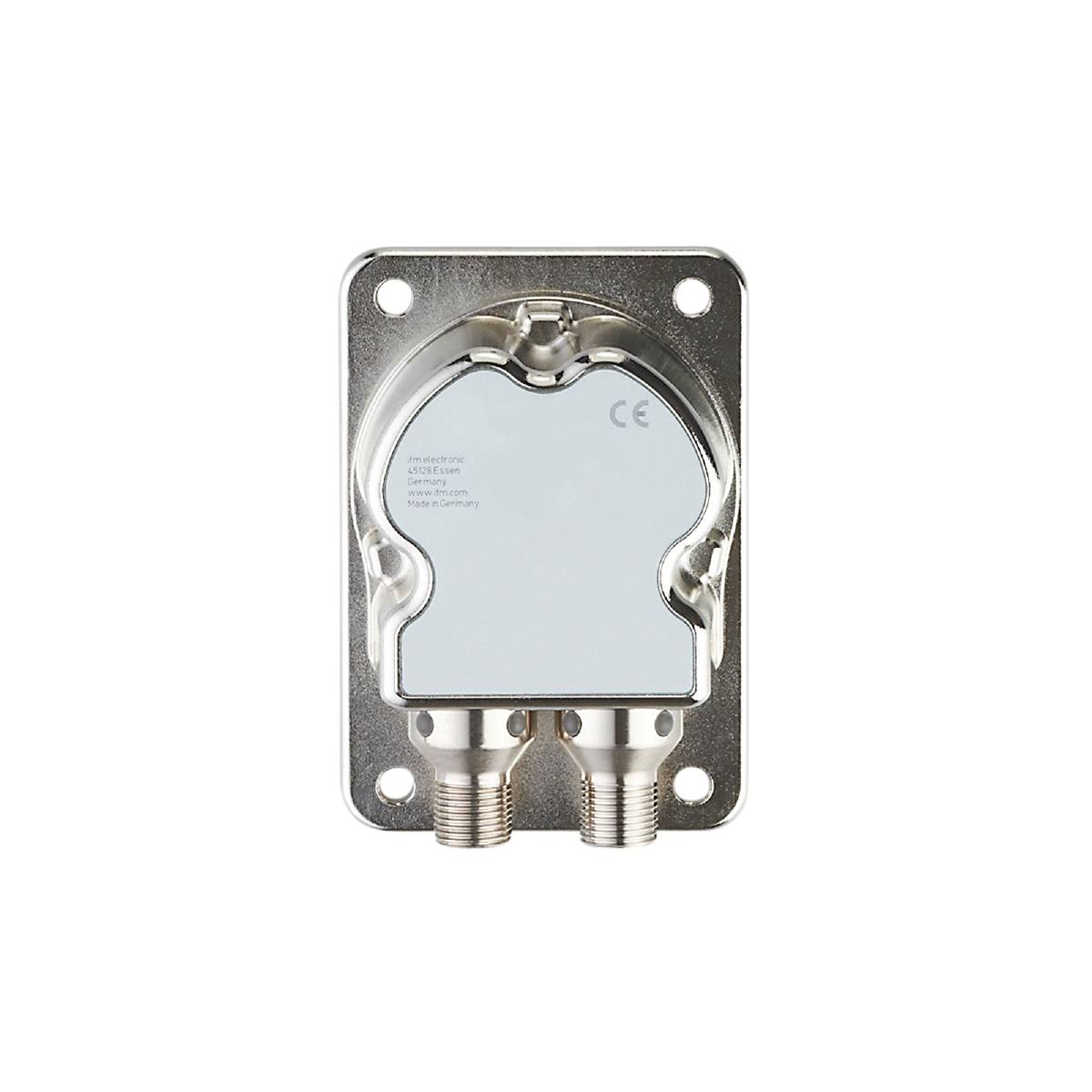

Slika je simbolična
ifm Electronic senzor nagiba JN2200 JN2200 Merilno območje: -180 - +180 ° IO-Link M12 1 zapiralo, 1 odpiralo, analogni
Vrsta izdelka
senzor nagiba
Maks. obratovalna napetost
30 V/DC
Merilno območje (maks.)
+180 °
Izhod
PNP
NPN
Priključek
M12
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (705,00 € / Kos)
705,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor nagiba JN2200 JN2200 Merilno območje: -180 - +180 ° IO-Link M12 1 zapiralo, 1 odpiralo, analogni
- Natančna meritev kotov nagiba v smeri X in Y
- Visoka merilna natančnost v celotnem kotnem območju v dveh oseh
- Z dvema programabilnima stikalnima izhodoma, dvema prilagodljivima analognima izhodoma in IO-Link
- Kompaktno in robustno ohišje
- Visok zaščitni razred za zahteve težkih industrijskih okolij
Tehnične specifikacije
- Mere [mm]: 90 x 62 x 33,2
- Analogna izhodna napetost [V]: 2...10; (v primeru napake: 1)
- Analogni izhodni tok [mA]: 4...20; (v primeru napake: 2)
- Število analognih izhodov: 2
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 2
- Število merilnih osi - merjenje tresljajev: X/Y/Z nastavljiva
- Število merilnih osi - merjenje naklona: 2
- Zaslon: Delovanje: 1 x LED, zelena; Preklopna točka: 1 x LED, rumena
- Ločljivost-Nagib [°]: 0,05
- Nagib principa delovanja: statičen
- Natančnost nagiba [°]: ≤ ± 0,5; (Vsekakor)
- Histerezni nagib [°]: ≤ ± 0,05
- Revizija IO-Link: 1.1
- Diagnoza merilnega principa: kapacitivni MEMS
- Standard SDCI: IEC 61131-9 CDV
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -40...85
- Uporaba: Visoko natančno merjenje naklona v 2 oseh za mobilne in industrijske aplikacije
- Izhodna funkcija: normalno odprt / normalno zaprt; (programabilno)
- Izhodni signal: analogni signal; Preklopni signal
- Zahtevani glavni razred vrat: A
- Čas zakasnitve stanja pripravljenosti [s]: 300; (Čas ogrevanja; Maks. čas inicializacije: 1000 m)
- Obratovalna napetost [V]: 9,2...30 DC; (Izhodna napetost: 12...30 DC; IO-Link: 18...30 DC)
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 125; (125 (85 °C); 200 (60 °C); 250 (40 °C))
- Položaj vgradnje: vodoravno
- Električna izvedba: PNP/NPN
- Frekvenčno območje - merjenje vibracij [Hz]: 0,1...400
- Natančnost analognega izhoda [%]: ≤ 1
- Skupaj izhodi: 4
- Teža [g]: 410.000
- Mejna frekvenca - merjenje naklona [Hz]: 0,5...10; (nastavljiv)
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...85
- Največja obremenitev [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Največja poraba toka [mA]: 330; (9,2 V DC; -40 °C)
- Merilno območje vibracij - merjenje vibracij [g]: 16; (± 2; ± 4; ±8 parametrov)
- Merilno območje nihanja - merjenje tresljajev [mm/s]: 3200
- Min.obremenitveni upor [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
- Min. čas procesnega cikla [ms]: 5
- MTTF: 176
- Norma: v skladu z ECE R 10, Rev. 5; ISO 7637-3:2007-07
- Možnosti parametriranja: Kot (X/Y) / Vibracija (Veff/aPeak); histereza / okno; preklopne točke; preklopna logika; signalizacija napake; samotestiranje; Tokovni/napetostni izhod
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
- Analogni procesni podatki: 2
- Binarni procesni podatki: 2
- Stopnja zaščite: IP 65; IP67; IP68; IP69K
- Zaščitni razred: III
- Način SIO: da
- Vtični priključek: 1. digitalni - Razpored pinov: 0001 - Vtični priključek: 1 x M12; Kodiranje: A / 2. analogno - Razporeditev pinov: 0001 - Vtični priključek: 1 x M12; Kodiranje: A
- Poraba toka [mA]: 90; (24V DC, 25°C)
- Temperaturni koeficient [1/K]: ≤ ± 0,02°
- Odpornost na preobremenitev: da
- Dokaz o obratni polarnosti: da
- Zaščita pred obratno polarnostjo: da
- Ponovljivost [°]: ≤ ± 0,1
- Razpon kota - meritev nagiba [°]: ± 180
- Vrsta izdelka
senzor nagiba
- Vrsta
JN2200
- Min. obratovalna napetost
9.2 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
9.2 - 30 V/DC
- Delovni tok
90 mA
- Kontakt
1 zapiralo
1 odpiralo
analogni
- Merilno območje (min.)
-180°
- Merilno območje (maks.)
+180°
- Merilno območje
-180 - +180 °
- Resolucija
0.05°
- Število osi
2
- Izhod
PNP
NPN
- Izhodni signal (min.)
2 V
- Izhodni signal (maks.)
10 V
- Merilna točnost ±
0.5°
- Priključek
M12
- Značilnosti
LED zaslon
- Vmesnik
IO-Link
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Dolžina
90 mm
- Širina
62 mm
- Višina
33.2 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321321 ifm Electronic senzor nagiba JN2200 JN2200 Merilno območje: -180 - +180 ° IO-Link M12 1 zapiralo, 1 odpiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321321 ifm Electronic senzor nagiba JN2200 JN2200 Merilno območje: -180 - +180 ° IO-Link M12 1 zapiralo, 1 odpiralo, analogni
Opis
senzor nagiba ifm JN2200
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
