ifm Electronic senzor tlaka 1 kos PG2451 0 psi do 3625 psi M12 1 odpiralo, 1 zapiralo, analogni

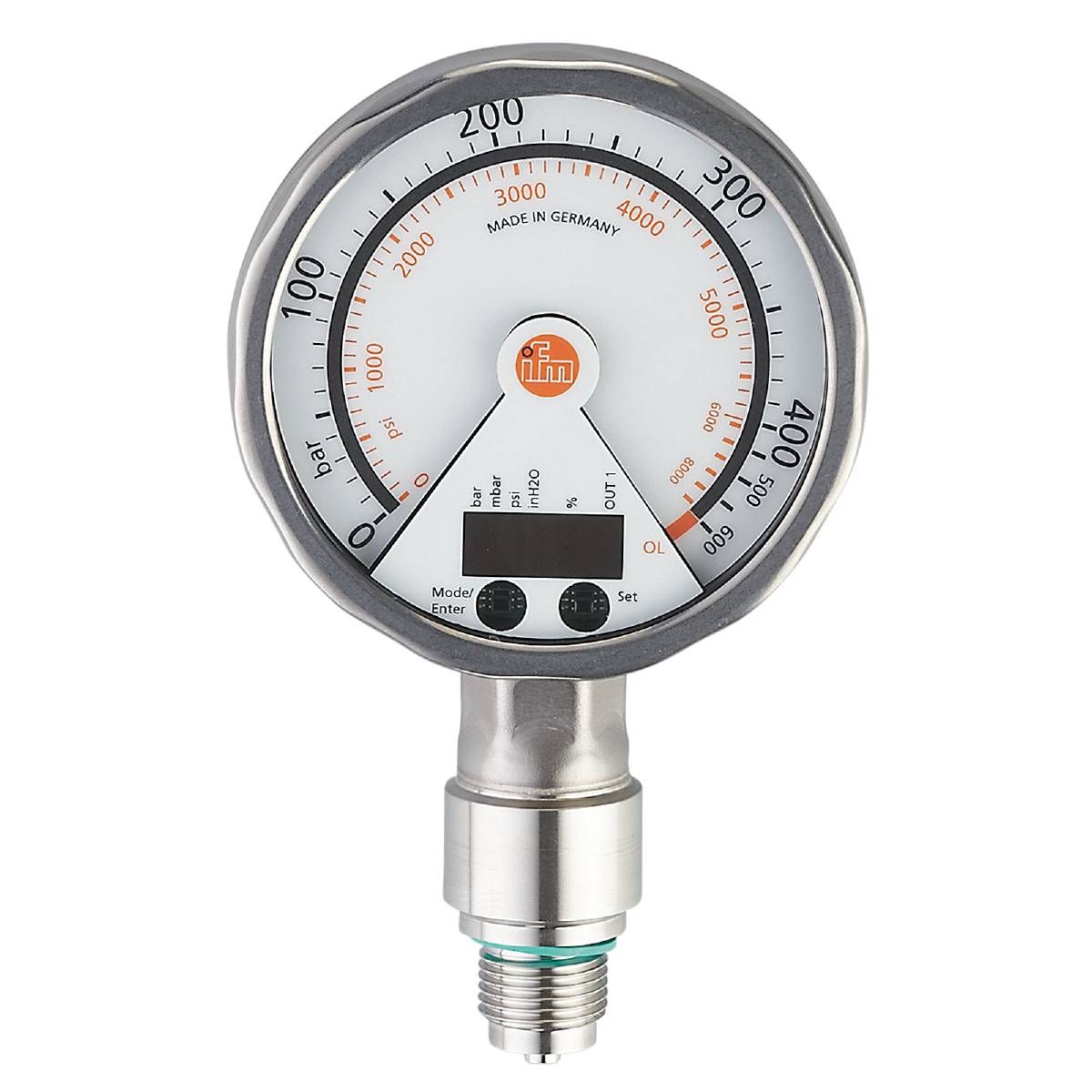

Srebrni analogni merilnik tlaka z lestvico do 400 barov in digitalnim prikazom, izdelan v Nemčiji.
Slika je simbolična
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
3625 psi
Maks. obratovalna napetost
32 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,3.12.
Število
Skupaj (979,00 € / Kos)
979,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic senzor tlaka 1 kos PG2451 0 psi do 3625 psi M12 1 odpiralo, 1 zapiralo, analogni

  • Analogni zaslon, tlačno stikalo in oddajnik v eni napravi
  • Zelo lahko berljiv tudi z velike razdalje
  • Vrtljivi zaslon z LED črtnim grafikonom za prikaz preklopnih točk
  • Programabilni preklopni izhod in razširljiv analogni izhod
  • Robustno ohišje iz nerjavečega jekla za uporabo v težkih industrijskih okoljih

Tehnične specifikacije

  • Analogni izhodni tok [mA]: 4...20, invertibilen; (razširljivo)
  • Analogna končna točka [bar]: 50...400
  • Analogna končna točka [psi]: 725...5800
  • Analogna začetna točka [bar]: 0...350
  • Analogna začetna točka [psi]: 0...5075
  • Odzivni čas [ms]:< 9
  • Število analognih izhodov: 1
  • Število digitalnih izhodov: 1
  • Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
  • Zaslon: Prikazovalna enota: 2 x LED, zelena; Preklopno stanje: LED, rumena; Preklopne točke: LED obroč, rdeč; Zaslon funkcij: alfanumerični prikaz, rdeč 4 števke; Izmerjene vrednosti: Analogni prikazovalnik, vrtljiv 0...350°, kazalec ni viden, ko je izklopljen; Merjene vrednosti: alfanumerični prikaz, rdeč 4 števke
  • Tlačna trdnost [psi]: 8700
  • Odklon karakteristične krivulje:< ±0,35 (BFSL) /< ± 0,6 (LS); (Zmanjšanje 1:1; BFSL = najboljša ravna črta (nastavitev najmanjše vrednosti))
  • Območje natančnosti preklopne točke:< ±0,6; (Zmanjšanje 1:1)
  • Temperatura okolice -1 [°C]: -20...80
  • Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K; Znižaj 1:1)
  • Uporaba: za industrijsko uporabo
  • Izvedba zaščite pred kratkim stikom: taktna
  • Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
  • Izhodni signal: preklopni signal; analogni signal; (nastavljivo)
  • Lahko se uporablja v omejenem obsegu za: uporabo v plinastih medijih pri tlakih> 25 barov samo na zahtevo
  • Čas zakasnitve pripravljenosti [s]: 6
  • Posebnost: pozlačeni kontakti
  • Delovna napetost [V]: 18...32 DC
  • Slabljenje analognega izhoda dAA [s]: 0,01...30
  • Procesna vrednost dušenja dAP [s]: 0,01...30
  • Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 250
  • Prisoten dušilni element: da
  • Vrsta tlaka: relativni tlak
  • Tlačna trdnost [bar]: 600
  • Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
  • Električna izvedba: PNP/NPN
  • Razširjeno območje prikaza max [bar]: 400
  • Razširjeno območje prikazovanja maks. [psi]: 5800
  • Skupni rezultati: 2
  • Teža [g]: 563.000
  • Histerezno odstopanje:< ±0,5; (Zmanjšanje 1:1)
  • V korakih po [bar]: 0,5
  • V korakih po [psi]: 5
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -40...100
  • Dolgoročna stabilnost:< ±0,1; (Znižanje 1:1; na 6 mesecev)
  • Največja obremenitev [Ω]: (Ub - 10 V) / 20 mA
  • Maks. preklopni izhod napetosti DC [V]: 2
  • Mediji: tekoči in plinasti mediji
  • Temperatura medija [°C]: -25...80
  • Merilno območje [bar]: 0...250
  • Merilno območje [psi]: 0...3625
  • Min. porušitveni tlak [bar]: 1000
  • Min. porušitveni tlak [psi]: 14500
  • Najmanjši cikli tiskanja: 100 milijonov
  • Min. izolacijska upornost [MΩ]: 100; (500 V DC)
  • MTTF: 100
  • Procesni priključek: navojni priključek G 1/2 zunanji navoj
  • Preklopna točka rP [bar]: 0...399
  • Preklopna točka rP [psi]: 0...5785
  • Preklopna frekvenca DC [Hz]: 75
  • Preklopna točka SP [bar]: 1...400
  • Preklopna točka SP [psi]: 15...5800
  • Stopnja zaščite: IP 67; IP69K
  • Zaščitni razred: III
  • Razpoložljiva lestvica: da
  • Koračni odzivni čas analognega izhoda [ms]: 28
  • Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
  • Poraba toka [mA]:< 70; (24V)
  • Ničelna točka temperaturnega koeficienta:< ±0,3; (0...70 °C)
  • Območje temperaturnega koeficienta:< ±0,3; (0...70 °C)
  • Odpornost na preobremenitev: da
  • Zaščita pred obratno polarnostjo: da
  • Integriran Watchdog: da
  • Materiali v stiku z medijem: Al2O3 (keramika); FKM; 1.4404 (nerjaveče jeklo / 316L)
Vrsta izdelka

senzor tlaka

Vrsta

PG2451

Priključek

M12

Izvedba

nadtlak

Izhod

PNP

NPN

Izhodni signal (min.)

4 mA

Izhodni signal (maks.)

20 mA

Merilno območje (tlaka) (min.)

0 psi

Merilno območje (tlaka) (maks.)

3625 psi

Merilno območje (tlak)

0 psi do 3625 psi

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

32 V/DC

Obratovalna napetost

18 - 32 V/DC

Kontakt

1 odpiralo

1 zapiralo

analogni

IP67/IP69K

Cevni priključek

G1/2 AG

Min. temperatura

-20 °C

Maks. temperatura

80 °C

Teža

0.6180 kg

Skladnost z RoHS

Ja

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3321561 ifm Electronic senzor tlaka 1 kos PG2451 0 psi do 3625 psi M12 1 odpiralo, 1 zapiralo, analogni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3321561 ifm Electronic senzor tlaka 1 kos PG2451 0 psi do 3625 psi M12 1 odpiralo, 1 zapiralo, analogni

Opis

ifm PG2451 Elektronski senzor tlaka z analognim zaslonom

Besedilo je strojno prevedeno.
