ifm Electronic senzor tlaka 1 kos PI2203 -0.1 MPa do 2.5 MPa M12 1 odpiralo, 1 zapiralo, analogni (Ø) 34 mm Piece

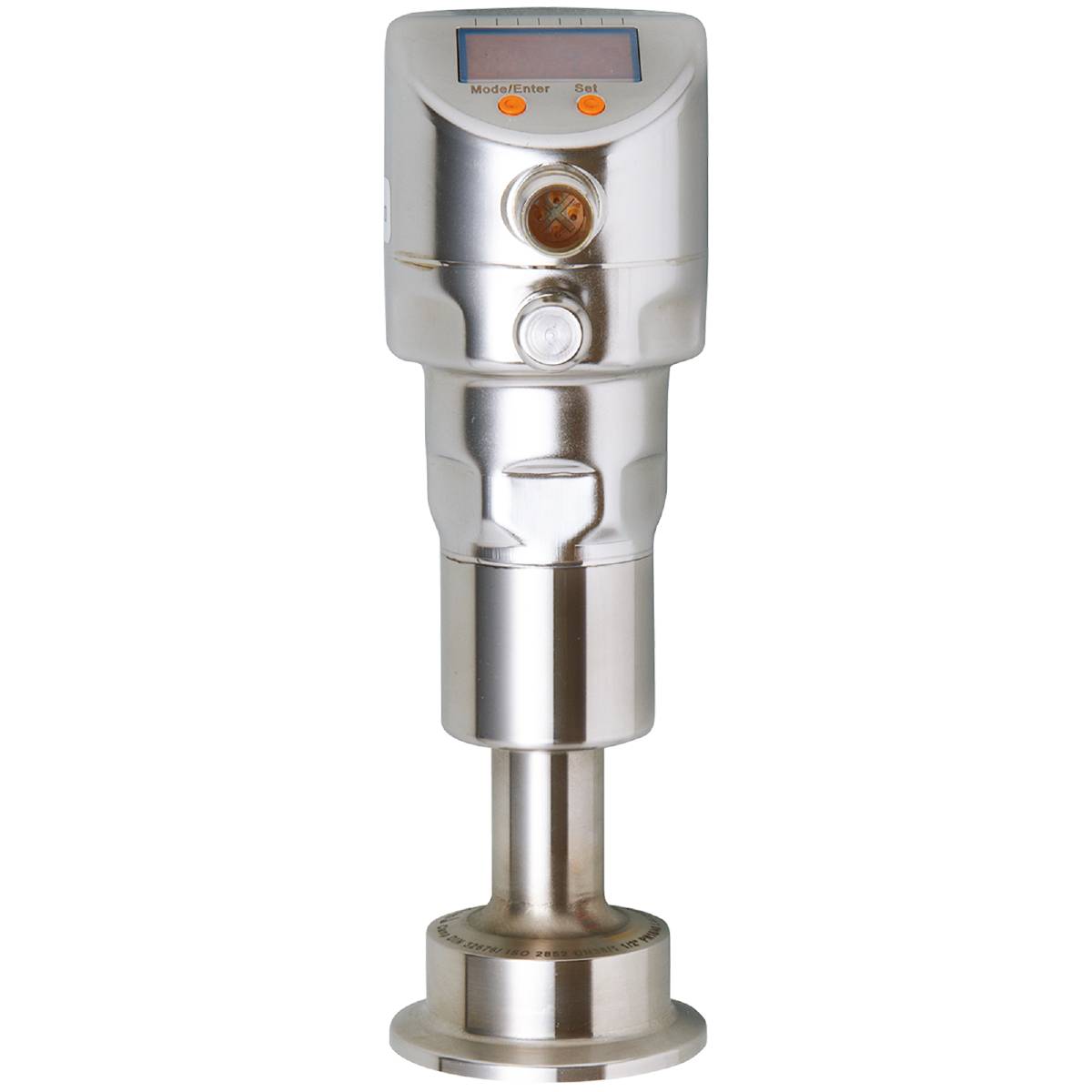

Srebrna industrijska naprava z zaslonom in gumbi, ki se uporablja za merjenje tlaka v tehničnih obratih ali strojih.
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
2.5 MPa
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
Število
Skupaj (1569,00 € / Kos)
1569,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic senzor tlaka 1 kos PI2203 -0.1 MPa do 2.5 MPa M12 1 odpiralo, 1 zapiralo, analogni (Ø) 34 mm Piece

  • Za uporabo v prostorih z visoko temperaturo v industriji hrane in pijač
  • Robustno ohišje iz nerjavečega jekla s higiensko, poravnano sprednjo zasnovo
  • Z dvožilno in trižično povezovalno tehnologijo
  • Zmanjšan napor pri ožičenju pri delovanju kot dvožična tokovna zanka
  • Membransko tesnilo z integrirano objemko in membrano iz nerjavečega jekla
  • Priročno upravljanje preko gumbov ali nastavitev parametrov preko IO-Link

Tehnične specifikacije

  • Analogni izhodni tok [mA]: 4...20, invertibilen; (razširljivo)
  • Analogna končna točka [bar]: 5,24...25
  • Analogna končna točka [MPa]: 0,524...2,5
  • Analogna končna točka [psi]: 76,2...362,7
  • Analogna začetna točka [bar]: -1...18,74
  • Analogna začetna točka [MPa]: -0,1...1,874
  • Analogna začetna točka [psi]: -14,4...271,8
  • Število analognih izhodov: 1
  • Število digitalnih izhodov: 2
  • Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
  • Zaslon: Prikazovalnik: LED, zelena; Preklopno stanje: LED, rumena; Prikaz funkcij: alfanumerični prikaz, 4 števke; Izmerjene vrednosti: alfanumerični zaslon, 4-mestni
  • Prikazovalnik: vrstica; psi; MPa; % razpona
  • Tlačna trdnost [MPa]: 8
  • Tlačna trdnost [psi]: 1160
  • V korakih po [MPa]: 0,002
  • Revizija IO-Link: 1.0
  • Odklon karakteristične krivulje:< ±0,2; (Zmanjšanje 1:1, linearnost, vključno s histerezo in ponovljivostjo, nastavitev mejne točke v skladu z DIN EN IEC 62828-1)
  • Odstotek odstopanja linearnosti:< ±0,15; (Zmanjšanje 1:1)
  • Merilno območje [MPa]: -0,1...2,5
  • Min. porušitveni tlak [MPa]: 15
  • Točka ponastavitve rP [MPa]: -0,1...2,496
  • Preklopna točka SP [MPa]: -0,096...2,5
  • Območje natančnosti preklopne točke:< ±0,2; (Zmanjšanje 1:1)
  • Standard SDCI: komunikacijska specifikacija IO-Link, različica 1.0, januar 2009, št. mape: 10.002
  • Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okolice -1 [°C]: -25...80
  • Temperatura okolice -2 [°C]: -25...65
  • Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K; Znižaj 1:1)
  • Uporaba: Sprednja stran za industrijo hrane in pijač
  • Različica zaščite pred kratkim stikom: taktna
  • Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
  • Izhodni signal: preklopni signal; analogni signal; povezava IO; (nastavljivo)
  • Zahtevani glavni razred vrat: A
  • Čas zakasnitve pripravljenosti - 2_wire [s]: 1
  • Čas zakasnitve pripravljenosti - 3_wire [s]: 0,5
  • Posebnost: pozlačeni kontakti
  • Delovna napetost - 2_wire [V]: 20...32 DC
  • Delovna napetost - 3_wire [V]: 18...32 DC
  • Slabljenje analognega izhoda dAA [s]: 0,01...99,99
  • Procesna vrednost dušenja dAP [s]: 0...30
  • Trajna tokovna nosilnost preklopnega izhoda DC - 3_wire [mA]: 250
  • Vrsta tlaka: relativni tlak; vakuum
  • Tlačna trdnost [bar]: 80
  • Električna izvedba: PNP/NPN
  • Polnilna tekočina za prenos tlaka: NEOBEE (razred za hrano, skladno s FDA)
  • Skupni rezultati: 2
  • Teža [g]: 1066,300
  • Histerezno odstopanje:< ±0,15; (Zmanjšanje 1:1)
  • V korakih po [bar]: 0,02
  • V korakih po [psi]: 0,3
  • Komunikacijski vmesnik: IO-Link
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -25...100
  • Dolgoročna stabilnost:< ±0,1; (Znižanje 1:1; na leto)
  • Največja obremenitev - 2_prevodnika [Ω]: 300
  • Največja obremenitev - 3_wire [Ω]: (Ub - 10 V) / 20 mA
  • Maks. padec napetosti preklopni izhod DC - 3_wire [V]: 2
  • Mediji: pastozni in trdni mediji; Tekoči in plinasti mediji
  • Temperatura medija [°C]: -20...200
  • Premer membrane [mm]: 34
  • Merilno območje [bar]: -1...25
  • Merilno območje [psi]: -14,4...362,7
  • Min. odzivni čas preklopnega izhoda dAP - 3_wire [ms]: 3
  • Min. porušitveni tlak [bar]: 150
  • Min. porušitveni tlak [psi]: 2175
  • Min. ciklov tiskanja: 10 milijonov
  • Min. izolacijska upornost [MΩ]: 100; (500 V DC)
  • Min. čas procesnega cikla [ms]: 2,3
  • MTTF: 142
  • Kakovost površine Ra/Rz površin v stiku z medijem:< 0,38/-
  • Profili: brez profila
  • Procesni priključek: Objemka DN40 (1,5") DIN 32676 (ISO 2852)
  • Analogni procesni podatki: 1
  • Binarni procesni podatki: 2
  • Preklopna točka rP [bar]: -1...24,96
  • Preklopna točka rP [psi]: -14,4...362,1
  • Preklopna frekvenca DC - 3_wire [Hz]: 125
  • Preklopna točka SP [bar]: -0,96...25
  • Preklopna točka SP [psi]: -13,8...362,7
  • Stopnja zaščite: IP 67; IP68; IP69K
  • Zaščitni razred: III
  • Način SIO: da
  • Korak odzivni čas analogni izhod - 2_wire [ms]: 45
  • Koračni odzivni čas analognega izhoda - 3_wire [ms]: 7
  • Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
  • Poraba toka - 2_wire [mA]: 3,6...21
  • Poraba toka - 3_wire [mA]:< 45
  • Ničelna točka temperaturnega koeficienta:< ±0,2; (0...200 °C)
  • Območje temperaturnega koeficienta:< ±0,15; (0...200 °C)
  • Odpornost na preobremenitev: da
  • Zaščita pred obratno polarnostjo: da
  • Integriran Watchdog: da
  • Materiali v stiku z medijem: 1.4435 (nerjaveče jeklo / 316L)
Vrsta embalaže

Piece

Vrsta izdelka

senzor tlaka

Vrsta

PI2203

Priključek

M12

Izvedba

relativni tlak

Čas odziva

3 ms

Izhod

PNP

NPN

Izhodni signal (min.)

4 mA

Izhodni signal (maks.)

20 mA

Vmesnik

IO-Link

Merilno območje (tlaka) (min.)

-0.1 MPa

Merilno območje (tlaka) (maks.)

2.5 MPa

Merilno območje (tlak)

-0.1 MPa do 2.5 MPa

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

32 V/DC

Obratovalna napetost

18 - 32 V/DC

Kontakt

1 odpiralo

1 zapiralo

analogni

Razpočni tlak

150 bar

Cevni priključek

DN 40

Min. temperatura

-25 °C

Maks. temperatura

80 °C

Premer

34 mm

Mere

(Ø) 34 mm

Teža

1066.300 g

Skladnost z RoHS

Ja

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3321844 ifm Electronic senzor tlaka 1 kos PI2203 -0.1 MPa do 2.5 MPa M12 1 odpiralo, 1 zapiralo, analogni (Ø) 34 mm Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3321844 ifm Electronic senzor tlaka 1 kos PI2203 -0.1 MPa do 2.5 MPa M12 1 odpiralo, 1 zapiralo, analogni (Ø) 34 mm Piece

Opis

ifm PI2203 Elektronski senzor tlaka
