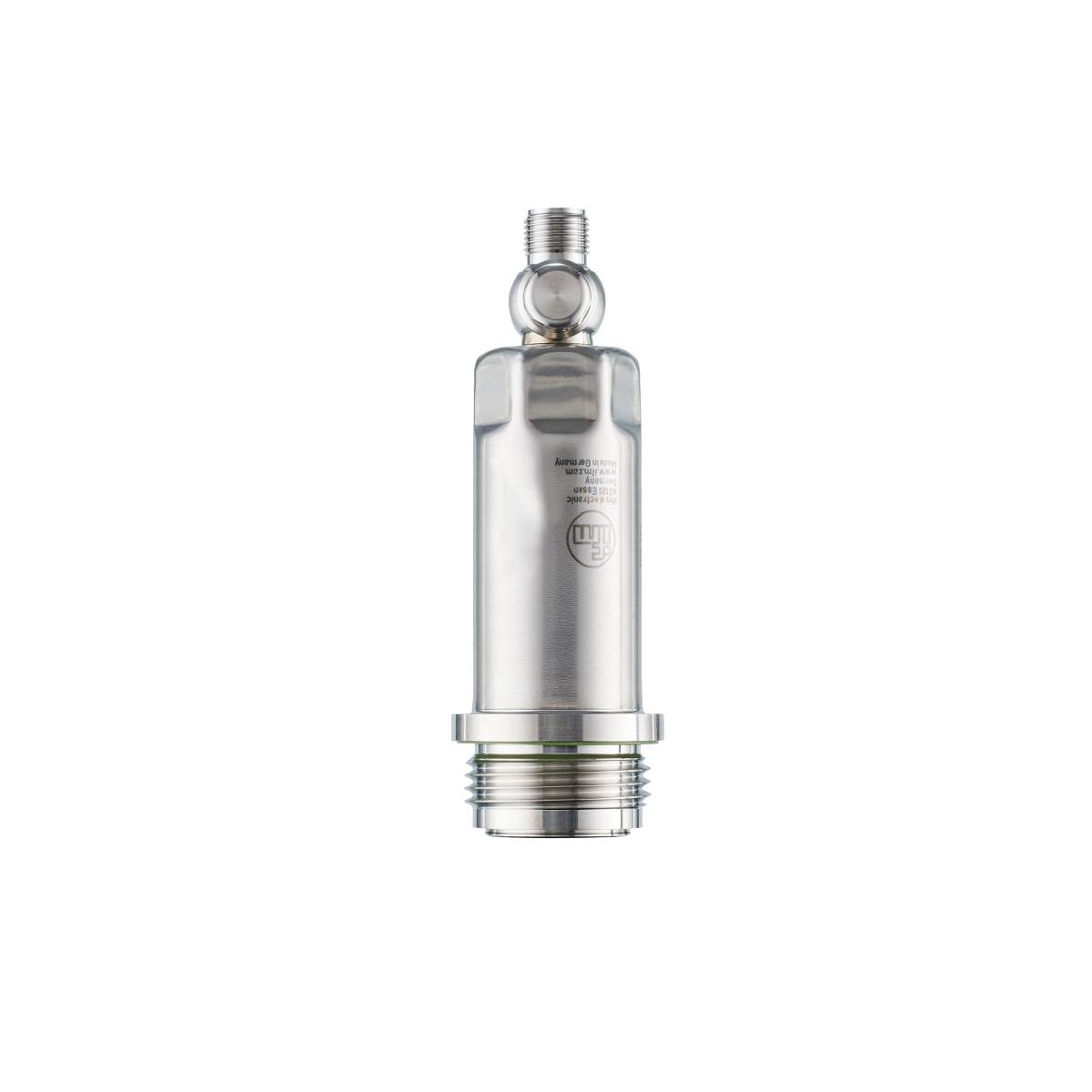

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PM1708 -1.25 kPa do 25 kPa M12 analogni
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
25 kPa
Maks. obratovalna napetost
30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (965,00 € / Kos)
965,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PM1708 -1.25 kPa do 25 kPa M12 analogni
- Robustno ohišje iz nerjavečega jekla za uporabo v industriji hrane in pijač
- Higienična oblika s sprednjo stranjo
- Odporen na visokotlačno čiščenje z agresivnimi čistilnimi sredstvi
- Visoka temperaturna odpornost in visok zaščitni razred
- Natančen analogni izhod in priročna komunikacija prek IO-Link
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka [kPa]: 3,75...25
- Analogna končna točka [mbar]: 37,5...250
- Analogna končna točka [psi]: 0,544...3,626
- Analogna začetna točka [kPa]: -1,25...20
- Analogno izhodišče [mbar]: -12,5...200
- Analogna začetna točka [psi]: -0,182...2,9
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1; (IO-povezava)
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Tlačna trdnost [psi]: 84
- Revizija IO-Link: 1.1
- Odklon karakteristične krivulje:< ±0,2; (Linearnost vključno s histerezo in ponovljivostjo, nastavitev mejne točke v skladu z DIN EN IEC 62828-1)
- Odstotek odstopanja linearnosti:< ±0,15; (Zmanjšanje 1:1)
- Merilni element: keramično-kapacitivna tlačna merilna celica
- Princip merjenja nivoja: hidrostatični
- Standard SDCI: IEC 61131-9
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -25...80
- Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K; Znižaj 1:1)
- Zatezni moment [Nm]: 35
- Uporaba: Sprednja stran za industrijo hrane in pijač
- Izhodni signal: analogni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti - 2_wire [s]: 1
- Čas zakasnitve pripravljenosti - 3_wire [s]: 0,5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC
- Slabljenje analognega izhoda dAA [s]: 0...4
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [kPa]: 600
- Tlačna trdnost [mbar]: 6000
- Skupni rezultati: 2
- Teža [g]: 273,450
- Opombe o točnosti/odstopanju: za dodatne informacije glejte razdelek Diagrami in krivulje
- Histerezno odstopanje:< ±0,15; (Zmanjšanje 1:1)
- V korakih po [kPa]: 0,01
- V korakih po [mbar]: 0,1
- V korakih po [psi]: 0,002
- Funkcije IO-Link (aciklične): Označevanje, specifično za aplikacijo; notranja temperatura
- Tlak ločljivosti IO-Link [mbar]: 0,05
- Komunikacijski vmesnik: IO-Link
- Odpornost na kratek stik: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,1; (Znižanje 1:1; na leto)
- MAWP za aplikacije po CRN [bar]: 10
- Največja obremenitev [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Mediji: pastozni in trdni mediji; Tekoči in plinasti mediji
- Temperatura medija [°C]: -25...150
- Merilno območje [bar]: -0,0125...0,25
- Merilno območje [kPa]: -1,25...25
- Merilno območje [mbar]: -12,5...250
- Merilno območje [psi]: -0,182...3,626
- Min. porušitveni tlak [kPa]: 3000
- Min. porušitveni tlak [mbar]: 30000
- Min. porušitveni tlak [psi]: 435
- Najmanjši cikli tiskanja: 100 milijonov
- Min. izolacijska upornost [MΩ]: 100; (500 VDC)
- Najmanjši čas procesnega cikla [ms]: 3,2
- MTTF: 323
- Profili: digitalni merilni senzor (0x000A), identifikacija in diagnostika (0x4000)
- Procesni priključek: Navojni priključek G 1 zunanji navoj Aseptoflex Vario
- Analogni procesni podatki: 3
- Binarni procesni podatki: 0
- Stopnja zaščite: IP 67; IP68; IP69K
- Zaščitni razred: III
- Način SIO: št
- Korak odzivni čas analogni izhod - 2_wire [ms]: 30
- Koračni odzivni čas analognega izhoda - 3_wire [ms]: 7
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka - 2_wire [mA]: 3,5...21,5
- Poraba toka - 3_prevodniki [mA]:< 45
- Nadzor temperature: št
- Brez mrtvega prostora: da
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: keramika (99,9 % Al2O3); 1.4435 (nerjaveče jeklo / 316L); Površinska obdelava: Ra< 0,4 / Rz 4; PTFE
- Vrsta izdelka
senzor tlaka
- Vrsta
PM1708
- Priključek
M12
- Izvedba
relativni tlak
- Čas odziva
30 ms
- Izhod
analogni tokovni
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Vmesnik
IO-Link
- Natančnost
0.2 %
- Merilno območje (tlaka) (min.)
-1.25 kPa
- Merilno območje (tlaka) (maks.)
25 kPa
- Merilno območje (tlak)
-1.25 kPa do 25 kPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Kontakt
analogni
- Razpočni tlak
3000 kPa
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Teža
273.450 g
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321545 ifm Electronic senzor tlaka 1 kos PM1708 -1.25 kPa do 25 kPa M12 analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321545 ifm Electronic senzor tlaka 1 kos PM1708 -1.25 kPa do 25 kPa M12 analogni
Opis
ifm PM1708 Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
