ifm Electronic senzor tlaka 1 kos PT5004 0 MPa do 1 MPa vtični analogni

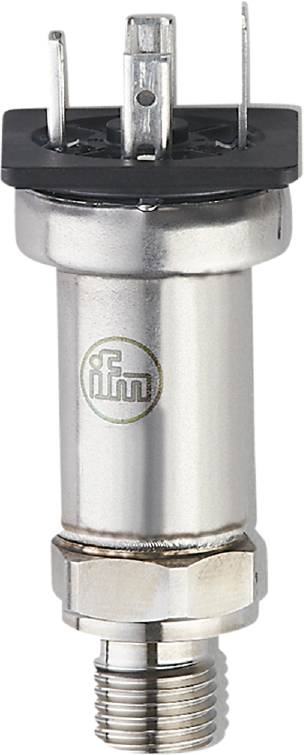

Srebrnosiv kovinski valj z gravuro 'ifm', del tehničnega naprave ali senzorja.
Slika je simbolična
Vrsta izdelka
senzor tlaka
Priključek
vtični
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
1 MPa
Maks. obratovalna napetost
36 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,1.12.
Število
Skupaj (229,99 € / Kos)
229,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic senzor tlaka 1 kos PT5004 0 MPa do 1 MPa vtični analogni

  • Zanesljivo beleženje sistemskega tlaka v industrijskih in mobilnih aplikacijah
  • Visoka odpornost na udarce in vibracije
  • Zelo dobra ponovljivost in nizko karakteristično odstopanje krivulje
  • Pričakovana življenjska doba več kot 60 milijonov tiskalnih ciklov
  • Kompaktno in robustno ohišje iz nerjavečega jekla za uporabo v omejenih prostorih za namestitev

Tehnične specifikacije

  • Analogni izhodni tok [mA]: 4...20
  • Število analognih izhodov: 1
  • Število vhodov in izhodov: Število analognih izhodov: 1
  • Tlačna trdnost [MPa]: 2,5
  • Tlačna trdnost [psi]: 360
  • Odklon karakteristične krivulje:< ±0,5; (vključno z odmikom vijaka, napakami ničelne točke in razpona, nelinearnostjo, histerezo)
  • Odstotek odstopanja linearnosti:< ± 0,1 (BFSL) /< ±0,2 (LS)
  • Merilno območje [MPa]: 0...1
  • Merilni element: kovinska tankoslojna celica
  • Najmanjši porušitveni tlak [MPa]: 30
  • Temperatura okolice -1 [°C]: -40...100
  • Razpon odstotkov ponovljivosti:< ±0,05; (med temperaturnimi nihanji< 10K)
  • Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
  • Uporaba: Za mobilno uporabo; za industrijsko uporabo
  • Izhodni signal: analogni signal
  • Čas zakasnitve pripravljenosti [s]:< 0,1
  • Delovna napetost [V]: 8...36 DC
  • Tesnilni procesni priključek: FKM (DIN EN ISO 1179-2)
  • Prisoten dušilni element: da
  • Vrsta tlaka: relativni tlak
  • Tlačna trdnost [bar]: 25
  • Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
  • Teža [g]: 67.000
  • Histerezno odstopanje:< ±0,2
  • Odpornost na kratek stik: da
  • Temperatura skladiščenja [°C]: -40...100
  • Dolgoročna stabilnost:< ±0,1; (na 6 mesecev)
  • Največja obremenitev [Ω]: (Ub - 8 V) / 21,5 mA ; @8V= 0 ; @12V max 200: @24V max
  • Mediji: tekoči in plinasti mediji
  • Temperatura medija [°C]: -40...125
  • Merilno območje [bar]: 0...10
  • Merilno območje [kPa]: 0...1000
  • Merilno območje [psi]: 0...145
  • Min. porušitveni tlak [bar]: 300
  • Min. porušitveni tlak [psi]: 4350
  • Najmanjši cikli tiskanja: 60 milijonov; (pri 1,2-kratnem nazivnem tlaku)
  • Min. izolacijska upornost [MΩ]: 100; (500 VDC)
  • MTTF: 715
  • Procesni priključek: navojni priključek G 1/4 zunanji navoj (DIN EN ISO 1179-2)
  • Stopnja zaščite: IP 67
  • Zaščitni razred: III
  • Koračni odzivni čas analognega izhoda [ms]: 2
  • Vtični priključek: Razporeditev čepov: 0119 - Vtični priključek: 1 x ventilski vtič tip A DIN (EN175301-803-A)
  • Ničelna točka temperaturnega koeficienta:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
  • Območje temperaturnega koeficienta:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
  • Odpornost na preobremenitev: da
  • Vakuumska trdnost [mbar]: -1000
  • Zaščita pred obratno polarnostjo: da
  • Materiali v stiku z medijem: 1.4542 (nerjaveče jeklo / 17-4 PH / 630); 1.4305 (nerjaveče jeklo / 303)
Vrsta izdelka

senzor tlaka

Vrsta

PT5004

Priključek

vtični

Izvedba

relativni tlak

Čas odziva

2 ms

Izhod

analogni tokovni

Izhodni signal (min.)

4 mA

Izhodni signal (maks.)

20 mA

Merilno območje (tlaka) (min.)

0 MPa

Merilno območje (tlaka) (maks.)

1 MPa

Merilno območje (tlak)

0 MPa do 1 MPa

Min. obratovalna napetost

8 V/DC

Maks. obratovalna napetost

36 V/DC

Obratovalna napetost

8 - 36 V/DC

Kontakt

analogni

Cevni priključek

G1/4 AG

Min. temperatura

-40 °C

Maks. temperatura

100 °C

Teža

67.000 g

Skladnost z RoHS

Ja

Vsebina

1 kos

UKCA

ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3319509 ifm Electronic senzor tlaka 1 kos PT5004 0 MPa do 1 MPa vtični analogni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3319509 ifm Electronic senzor tlaka 1 kos PT5004 0 MPa do 1 MPa vtični analogni

Opis

ifm PT5004 Elektronski senzor tlaka

Besedilo je strojno prevedeno.
