ifm Electronic senzor tlaka 1 kos PU5401 0 MPa do 25 MPa M12 analogni

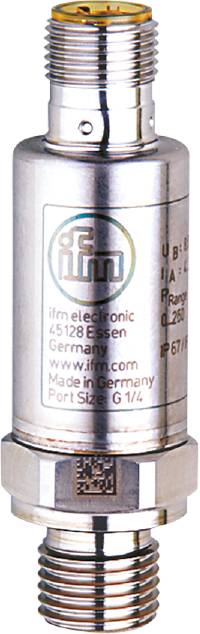

Valjast s srebrno površino prikazuje logotip 'ifm electronic', naslov v Essnu, spletno stran, državo izvora in informacije o priključkih.
Slika je simbolična
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
25 MPa
Maks. obratovalna napetost
36 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,1.12.
Število
Skupaj (229,99 € / Kos)
229,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic senzor tlaka 1 kos PU5401 0 MPa do 25 MPa M12 analogni

  • Zanesljivo beleženje sistemskega tlaka v industrijskih aplikacijah
  • Visoka odpornost na udarce in vibracije
  • Zelo dobra ponovljivost in nizko karakteristično odstopanje krivulje
  • Pričakovana življenjska doba več kot 60 milijonov tiskalnih ciklov
  • Kompaktno in robustno ohišje iz nerjavečega jekla za uporabo v omejenih prostorih za namestitev

Tehnične specifikacije

  • Analogna izhodna napetost [V]: 0...10
  • Število analognih izhodov: 1
  • Število vhodov in izhodov: Število analognih izhodov: 1
  • Tlačna trdnost [MPa]: 62,5
  • Tlačna trdnost [psi]: 9060
  • Odklon karakteristične krivulje:< ±0,5; (vključno z odmikom vijaka, napakami ničelne točke in razpona, nelinearnostjo, histerezo)
  • Odstotek odstopanja linearnosti:< ± 0,1 (BFSL) /< ±0,2 (LS)
  • Merilno območje [MPa]: 0...25
  • Najmanjši porušitveni tlak [MPa]: 120
  • Temperatura okolice -1 [°C]: -40...90
  • Razpon odstotkov ponovljivosti:< ±0,05; (med temperaturnimi nihanji< 10K)
  • Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
  • Uporaba: za industrijsko uporabo
  • Izhodni signal: analogni signal
  • Čas zakasnitve pripravljenosti [s]:< 0,1
  • Delovna napetost [V]: 16...36 DC
  • Tesnilni procesni priključek: FKM (DIN EN ISO 1179-2)
  • Prisoten dušilni element: ni (lahko se naknadno vgradi)
  • Vrsta tlaka: relativni tlak
  • Tlačna trdnost [bar]: 625
  • Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
  • Skupni rezultati: 1
  • Teža [g]: 59.500
  • Histerezno odstopanje:< ±0,2
  • Odpornost na kratek stik: da
  • Temperatura skladiščenja [°C]: -40...100
  • Dolgoročna stabilnost:< ±0,1; (na 6 mesecev)
  • Mediji: tekoči in plinasti mediji
  • Temperatura medija [°C]: -40...90
  • Merilno območje [bar]: 0...250
  • Merilno območje [psi]: 0...3625
  • Min. porušitveni tlak [bar]: 1200
  • Min. porušitveni tlak [psi]: 17400
  • Najmanjši cikli tiskanja: 60 milijonov; (pri 1,2-kratnem nazivnem tlaku)
  • Min. izolacijska upornost [MΩ]: 100; (500 VDC)
  • Min. obremenitveni upor [Ω]: 2000
  • MTTF: 762
  • Procesni priključek: navojni priključek G 1/4 zunanji navoj (DIN EN ISO 1179-2)
  • Stopnja zaščite: IP 67; IP69K
  • Zaščitni razred: III
  • Koračni odzivni čas analognega izhoda [ms]: 1
  • Vtična povezava: Razporeditev nožic: 0174 - Vtična povezava: 1 x M12; Kodiranje: A
  • Poraba toka [mA]:< 12
  • Temperaturni koeficient ničelne točke in razpona:< ± 0,1 (-25...90 °C) /< ± 0,2 (-40...-25 °C)
  • Odpornost na preobremenitev: da
  • Vakuumska trdnost [mbar]: -1000
  • Zaščita pred obratno polarnostjo: da
  • Materiali v stiku z medijem: 1.4542 (nerjaveče jeklo / 17-4 PH / 630)
Vrsta izdelka

senzor tlaka

Vrsta

PU5401

Priključek

M12

Izvedba

nadtlak

Merilno območje (tlaka) (min.)

0 MPa

Merilno območje (tlaka) (maks.)

25 MPa

Merilno območje (tlak)

0 MPa do 25 MPa

Min. obratovalna napetost

16 V/DC

Maks. obratovalna napetost

36 V/DC

Obratovalna napetost

16 - 36 V/DC

Kontakt

analogni

IP67/IP69K

Cevni priključek

G1/4 AG

Min. temperatura

-40 °C

Maks. temperatura

90 °C

Teža

0.0560 kg

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3319535 ifm Electronic senzor tlaka 1 kos PU5401 0 MPa do 25 MPa M12 analogni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3319535 ifm Electronic senzor tlaka 1 kos PU5401 0 MPa do 25 MPa M12 analogni

Opis

ifm PU5401 Elektronski senzor tlaka

Besedilo je strojno prevedeno.
