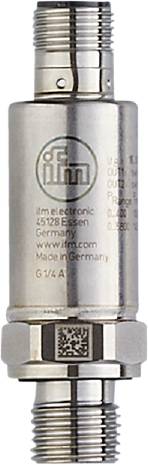

Slika je simbolična
ifm Electronic stikalo za tlak 1 kos PV8002 0 MPa do 10 MPa M12 1 odpiralo, 1 zapiralo
Vrsta izdelka
stikalo za tlak
Priključek
M12
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
10 MPa
Maks. obratovalna napetost
30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (299,00 € / Kos)
299,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic stikalo za tlak 1 kos PV8002 0 MPa do 10 MPa M12 1 odpiralo, 1 zapiralo
- Kompaktna zasnova za uporabo v omejenih prostorih za namestitev
- Zelo visok nadtlak in vakuumska odpornost
- Robustno ohišje iz nerjavečega jekla z visoko odpornostjo na udarce in vibracije
- Dva programabilna stikalna izhoda, od katerih ima eden komunikacijski vmesnik IO-Link
- Integrirano merjenje temperature preko IO-Link
- Priročna komunikacija in parametriranje preko IO-Link
Tehnične specifikacije
- Dinamika odziva T05 / T09 - nadzor temperature [s]:< 80 /< 210 (pod referenčnimi pogoji ifm)
- Odzivni čas [ms]:< 3
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2
- Tlačna trdnost [MPa]: 25
- Tlačna trdnost [psi]: 3625
- V korakih po [MPa]: 0,001
- Revizija IO-Link: 1.1
- Odklon karakteristične krivulje:< ±0,5; (Linearnost vključno s histerezo in ponovljivostjo, nastavitev mejne točke v skladu z DIN EN IEC 62828-1)
- Odstotek odstopanja linearnosti:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Merilno območje [MPa]: 0...10
- Merilni element: kovinska tankoslojna celica
- Min. porušitveni tlak [MPa]: 100
- Točka ponastavitve rP [MPa]: 0,051...9,951
- Preklopna točka SP [MPa]: 0,1...10
- Območje natančnosti preklopne točke:< ± 0,5 (v skladu z DIN EN 61298-2)
- Standard SDCI: IEC 61131-9
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -40...90
- Razpon odstotkov ponovljivosti:< ±0,05; (med temperaturnimi nihanji< 10K)
- Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
- Uporaba: za industrijsko uporabo
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]:< 0,3
- Delovna napetost [V]: 18...30 DC
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
- Tesnilni procesni priključek: FKM (DIN EN ISO 1179-2)
- Prisoten dušilni element: da
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [bar]: 250
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Električna izvedba: PNP/NPN
- Natančnost - nadzor temperature [K]: ± 2 + (0,1 x (temperatura okolja - temperatura medija))
- Skupni rezultati: 2
- Teža [g]: 56.800
- Opombe o točnosti/odstopanju - Nadzor temperature: Temperaturno območje -10 do 80 °C
- Histerezno odstopanje:< ±0,2
- V korakih po [bar]: 0,01
- V korakih po [psi]: 1
- V korakih po - Nadzor temperature [°C]: 0,1
- V korakih po - Nadzor temperature [°F]: 0,1
- Funkcije IO-Link (aciklične): Označevanje, specifično za aplikacijo; notranja temperatura; števec obratovalnih ur; števec preklopnih ciklov; števec najvišjega tlaka; Števec najvišjih temperatur
- Tlak ločljivosti IO-Link [bar]: 0,05
- Tlak ločljivosti IO-Link [MPa]: 0,005
- Temperatura ločljivosti IO-Link [K]: 0,2
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,1; (na 6 mesecev)
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -40...90
- Merilno območje [bar]: 0...100
- Merilno območje [psi]: 0...1450
- Merilno območje - nadzor temperature [°C]: -40...90
- Merilno območje - nadzor temperature [°F]: -40...194
- Min. porušitveni tlak [bar]: 1000
- Min. porušitveni tlak [psi]: 14500
- Najmanjši cikli tiskanja: 60 milijonov; (pri 1,2-kratnem nazivnem tlaku)
- Min. izolacijska upornost [MΩ]: 100; (500 V DC)
- Najmanjši čas procesnega cikla [ms]: 4,5
- MTTF: 668
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; preklopna logika; zakasnitev prestavljanja/prestavljanja navzdol; dušenje
- Profil: Identifikacija in diagnoza (0x4000), Merilni podatkovni kanal (0x800A)
- Procesni priključek: Navojni priključek G 1/4 zunanji navoj (DIN EN ISO 1179-2); Notranji navoj: M5
- Analogni procesni podatki: 5
- Binarni procesni podatki: 2
- Preklopna točka rP [bar]: 0,51...99,51
- Preklopna točka rP [psi]: 7...1443
- Preklopna točka rP - nadzor temperature [°C]: -40...88
- Preklopna točka rP - nadzor temperature [°F]: -40...190,4
- Preklopna frekvenca DC [Hz]:< 130
- Preklopna točka SP [bar]: 1...100
- Preklopna točka SP [psi]: 15...1450
- Preklopna točka SP - nadzor temperature [°C]: -38...90
- Preklopna točka SP - nadzor temperature [°F]: -36,4...194
- Stopnja zaščite: IP 67; IP69K
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
- Poraba toka [mA]:< 15
- Ničelna točka temperaturnega koeficienta:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Območje temperaturnega koeficienta:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4305 (nerjaveče jeklo / 303); 1.4542 (nerjaveče jeklo / 17-4 PH / 630)
- Vrsta izdelka
stikalo za tlak
- Vrsta
PV8002
- Priključek
M12
- Izvedba
relativni tlak
- Izhod
PNP
NPN
- Vmesnik
IO-Link
- Resolucija
0.05 bar
- Merilno območje (tlaka) (min.)
0 MPa
- Merilno območje (tlaka) (maks.)
10 MPa
- Merilno območje (tlak)
0 MPa do 10 MPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Kontakt
1 odpiralo
1 zapiralo
- Razpočni tlak
1000 bar
- Cevni priključek
G1/4 AG
M5 IG
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Teža
56.800 g
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3320109 ifm Electronic stikalo za tlak 1 kos PV8002 0 MPa do 10 MPa M12 1 odpiralo, 1 zapiralo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3320109 ifm Electronic stikalo za tlak 1 kos PV8002 0 MPa do 10 MPa M12 1 odpiralo, 1 zapiralo
Opis
ifm PV8002 Elektronsko tlačno stikalo
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
