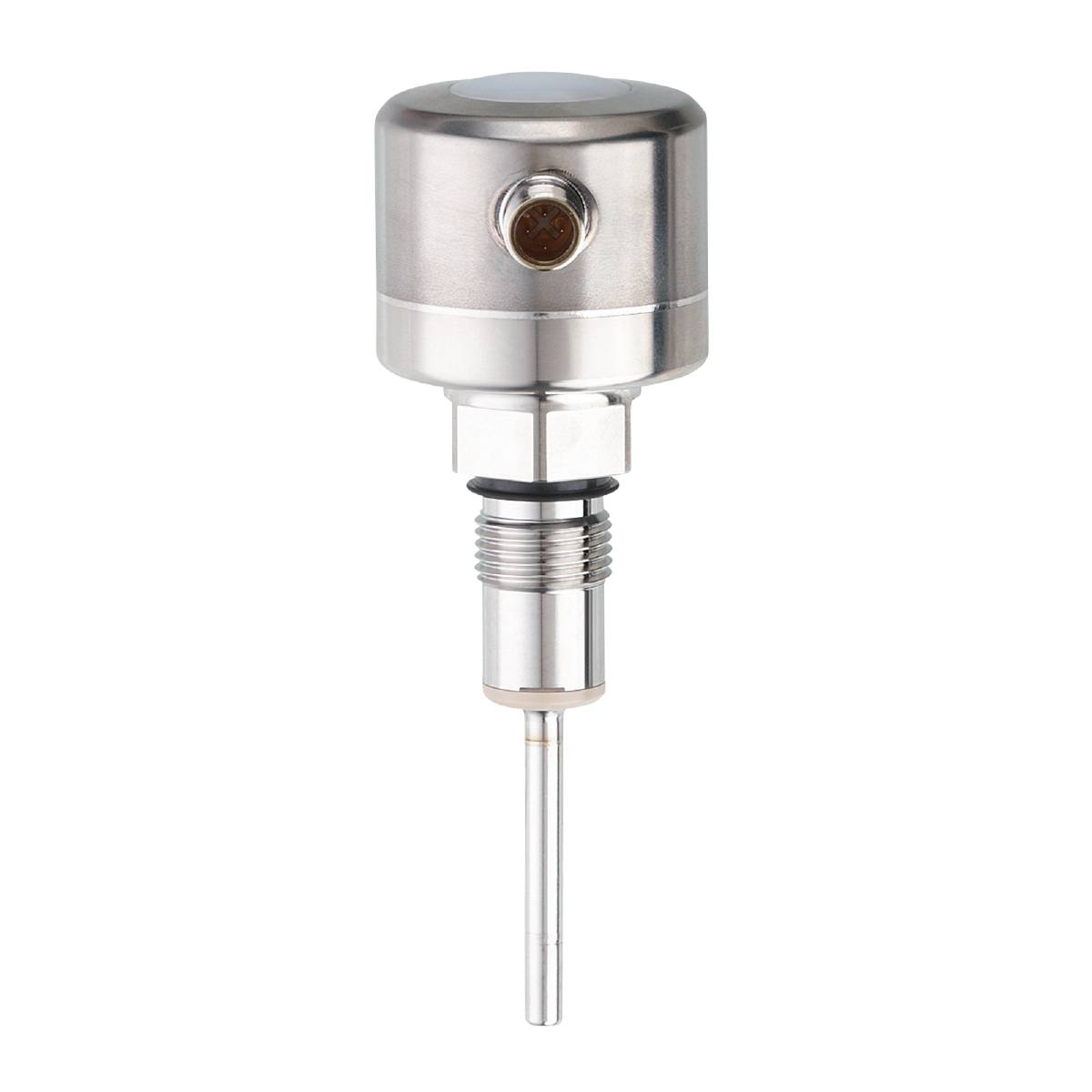

Slika je simbolična
ifm Electronic TCC551 TCC551 PT1000 temperaturni oddajnik -25 do 160 °C 0.01 %/°C 1 odpiralo, analogni
Vrsta izdelka
temperaturni oddajnik
Izvedba
PT1000
Območje merjenja temperature (min.)
-25 °C
Območje merjenja temperature (maks.)
160 °C
Priključek
M12
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (785,00 € / Kos)
785,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic TCC551 PT1000 temperaturni oddajnik -25 do 160 °C 0.01 %/°C 1 odpiralo, analogni
- Takojšnje poročanje o odstopanjih točnosti
- Izboljšajte zagotavljanje kakovosti med kalibracijskimi intervali
- Robustna zasnova za dosledno natančne meritve v zahtevnih okoljih
- Transparenten senzorski nadzor z beleženjem diagnostičnih vrednosti
- Funkcija simulacije poenostavi namestitev
- Natančen analogni izhod in priročna komunikacija prek IO-Link
Tehnične specifikacije
- Mere [mm]: Ø 50 / L = 1094
- Analogni izhodni tok [mA]: 4...20
- Dinamika odziva T05 / T09 [s]: 1,5 / 4
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Revizija IO-Link: 1.1
- Temperatura merilnega elementa: 1 x Pt 1000
- Standard SDCI: IEC 61131-9 CDV
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -25...70
- Tovarniško nastavljeno merilno območje: -10...150 °C / 14...302 °F
- Pritezni moment [Nm]: 30...50
- Ločljivost analognega izhoda - ločljivost [K]: 0,05
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno zaprt; (diagnostični signal)
- Izhodni signal: analogni signal; povezava IO; Stanje preverjanja kalibracije
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]: 6
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC; ("razred napajanja 2" po cULus)
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
- Diagnostični izhod: stanje preverjanja kalibracije in diagnoza napak
- Tlačna trdnost [bar]: 160
- Vgradna dolžina EL [mm]: 1000
- Električna izvedba: PNP/NPN
- Natančnost analognega izhoda [K]: ± 0,2
- Natančnost IO-Link [K]: ± 0,2
- Skupni rezultati: 2
- Teža [g]: 820.000
- V korakih po [K]: 0,05
- Temperatura ločljivosti IO-Link [K]: 0,01
- Kontrolna meja kalibracije [K]: 0,5...3
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Največja obremenitev [Ω]: (Ub - 15 V) x 50
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: tekoči in plinasti mediji
- Merilno območje [°C]: -25...160
- Merilno območje [°F]: -13...320
- Najmanjši čas procesnega cikla [ms]: 4,4
- MTTF: 329
- Kakovost površine Ra/Rz površin v stiku z medijem: Ra:< 0,8
- Možnosti parametriranja: prikazovalna enota; Skaliranje analognega izhoda; meja preverjanja kalibracije; Preklopni logični diagnostični izhod; Način simulacije
- Profili: digitalni merilni senzor, skupni profil, prenos madežev
- Procesni priključek: navojni priključek G 1/2 tesnilni konus
- Analogni procesni podatki: 1
- Binarni procesni podatki: 1
- Referenčni element: 1 x NTC
- Zaščitni razred: IP 68; IP69K
- Zaščitni razred: III
- Način SIO: da
- Premer palice [mm]: 6
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]: 10; (24V)
- Temperaturni koeficient analognega izhoda v odstotkih:< ±0,02; (Pri odstopanju od referenčnega pogoja 25 ± 5 °C)
- Temperaturni koeficient IO-Link:< ±0,01; (Pri odstopanju od referenčnega pogoja 25 ± 5 °C)
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK
- Vrsta izdelka
temperaturni oddajnik
- Vrsta
TCC551
- Izvedba
PT1000
- Izhod
PNP
NPN
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Območje merjenja temperature (min.)
-25 °C
- Območje merjenja temperature (maks.)
160 °C
- Merilno območje temperature
-25 do 160 °C
- Priključek
M12
- Material ohišja
legirano jeklo v4a (kaljeno)
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Natančnost
0.2 K
- Kontakt
1 odpiralo
analogni
- Temperaturni koeficient
0.01 %/°C
- Dolžina
1094 mm
- Premer
50 mm
- Mere
(Ø x D) 50 mm x 1094 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321525 ifm Electronic TCC551 TCC551 PT1000 temperaturni oddajnik -25 do 160 °C 0.01 %/°C 1 odpiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321525 ifm Electronic TCC551 TCC551 PT1000 temperaturni oddajnik -25 do 160 °C 0.01 %/°C 1 odpiralo, analogni
Opis
temperaturni oddajnik ifm TCC551
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
