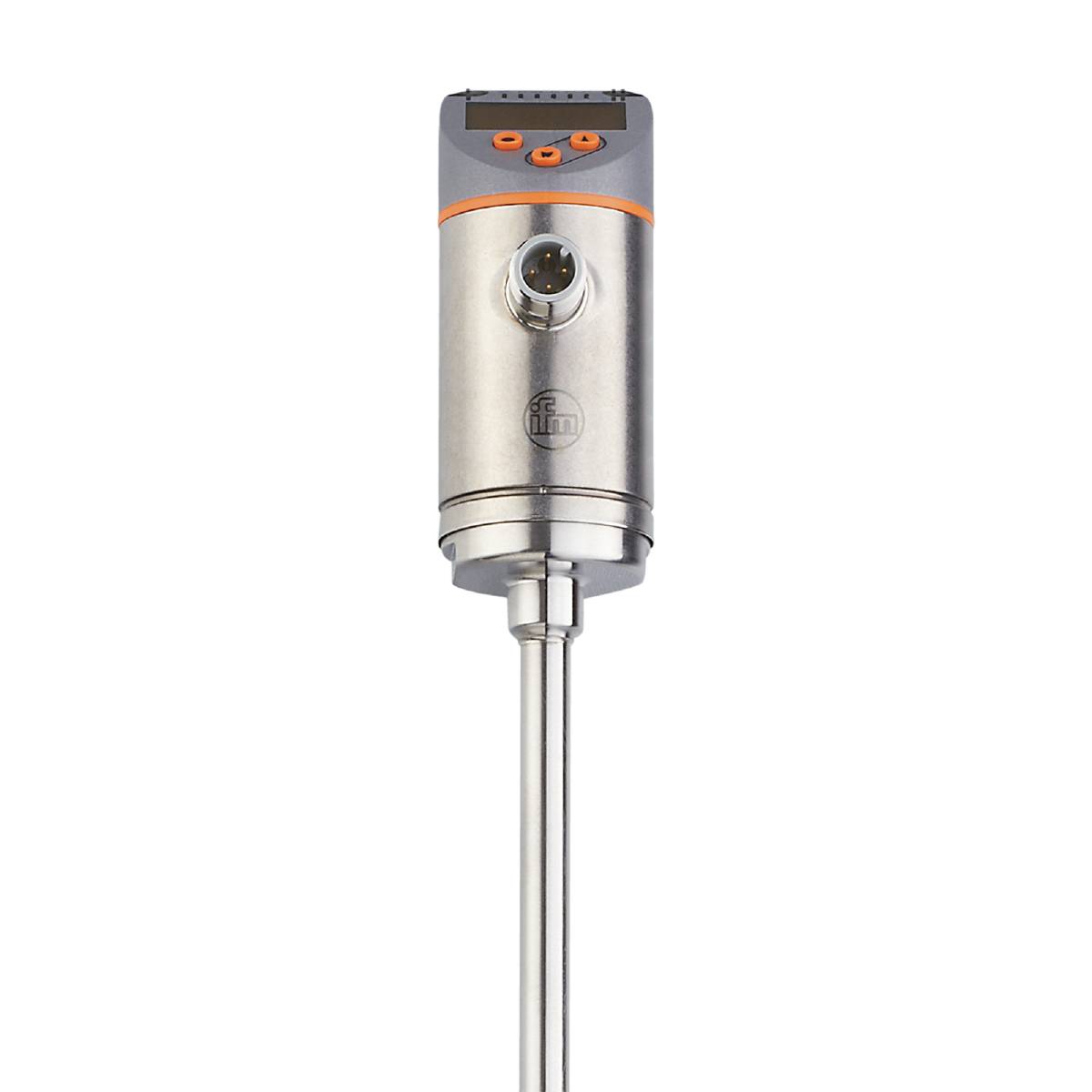

Slika je simbolična
ifm Electronic tokovni senzor SA4304 SA4304 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Vrsta izdelka
tokovni senzor
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SA4304
Obratovalna napetost
18 - 30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (585,00 € / Kos)
585,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic tokovni senzor SA4304 SA4304 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
- Istočasno merjenje pretoka in temperature
- Z integriranimi medijskimi krivuljami za vodo, olja in zrak
- Lahko berljiv 4-mestni LED zaslon
- Z dvema prilagodljivima analognima izhodoma
- Optimalna poravnava zahvaljujoč vrtljivosti procesnega priključka
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka - nadzor temperature [°C]: 4...100
- Analogno izhodišče - nadzor temperature [°C]: -20...76
- Dinamika odziva T05 / T09 - nadzor temperature [s]: 1,5 (T09); (Voda; hitrost pretoka: 0,3...3 m/)
- Odzivni čas [s]: 0,5; (T09; voda; glikol: 0,8; zrak: 7; olje: 1,8; vsak T09)
- Število analognih izhodov: 2
- Število vhodov in izhodov: Število analognih izhodov: 2
- Zaslon: Prikazovalna enota: 6 x LED, zelena (%, m/s, l/min, m³/h, °C, 10³); Merjene vrednosti: alfanumerični prikaz, rdeče/zelen 4 števke
- Tlačna trdnost [MPa]: 5
- Vrednost dolžine palice L [mm]: 200
- Temperatura okolice -1 [°C]: -40...80
- Ločljivost - spremljanje temperature [°C]: 0,2
- Različica zaščite pred kratkim stikom: taktna
- Izhodni signal: analogni signal
- Čas zakasnitve stanja pripravljenosti [s]: 10
- Posebnost: pozlačeni kontakti
- Način delovanja: relativno; popolnoma tekoče; absolutno plinasto; (Absolutno: priporočena referenčna meritev; tovarniška nastavitev: relativno)
- Delovna napetost [V]: 18...30 DC
- Tlačna trdnost [bar]: 50
- Območje nastavitve - tekoči_medij_način_delovanja_absolut [m/s]: 0,04...3
- Območje nastavitve - tekoči_medij_delovni_način_relativno [m/s]: 0,04...6
- Območje nastavitve - gasfoermige_Medien_Betriebsart_absolut [m/s]: 0...100
- Območje nastavitve - gasfoermige_Medien_Betriebsart_relativ [m/s]: 0...200
- Natančnost - način delovanja_relativno: ± (7% MW + 2% MW); (za relativni način v območju največje občutljivosti pri naslednjih pogojih:; voda: 20...70 °C; vstopna dolžina: 1,5 m; DN25 (DIN 2448); položaj vgradnje v skladu z navodili; natančnost se lahko spreminja za druge medije in namestitvene položaje).
- Natančnost - nadzor temperature [K]: ± 0,3 / ± 1; (Voda; hitrost pretoka: 0,3...3 m/s / zrak; hitrost pretoka:> 10 m/s)
- Skupni rezultati: 2
- Teža [g]: 312,500
- Največja občutljivost - fluid_media_operation_mode_absolut [m/s]: 0,04...3
- Največja občutljivost - fluid_media_operation_mode_relative [m/s]: 0,04...3
- Največja občutljivost - gasfoermige_Medien_Betriebsart_absolut [m/s]: 30...100
- Največja občutljivost - gasfoermige_Medien_Betriebsart_relativ [m/s]: 30...100
- V korakih po - Nadzor temperature [°C]: 0,2
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- MAWP za aplikacije po CRN [bar]: 50
- Največja obremenitev [Ω]: 350
- Mediji: voda; raztopine glikola; zrak; olja
- Temperatura medija [°C]: -20...100
- Merilno območje - nadzor temperature [°C]: -20...100
- MTTF: 180
- Možnosti parametriranja: izbira medija; Dušenje; funkcija poučevanja; Zaslon je mogoče vrteti / izklopiti; standardna merska enota; Vrednost barvnega postopka
- Procesni priključek: Ø 8 mm
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 100
- Temperaturni zamik [cm/sx 1/K]: 0,003 m/sx 1/K (< 20°C;> 70°C)
- Temperaturni zamik - spremljanje temperature: ± 0,005 K/°C
- Temperaturni gradient [K/min]: 100
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L)
- Ponovljivost - način delovanja_absolutno: 0,05 m/s; (Voda; hitrost pretoka: 0,05...3 m/s)
- Ponovljivost - način delovanja_relativno: 0,05 m/s; (Voda; hitrost pretoka: 0,05...3 m/s)
- Vrsta izdelka
tokovni senzor
- Vrsta
SA4304
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Čas odziva
0.5 s
- Izhod
analogni
- Material
nerjaveče jeklo
- Material - lastnosti
nerjavni
- Material ohišja
nerjaveče jeklo
- Min. temperatura medija
-20 °C
- Maks. temperatura medija
100 °C
- Obratovalni tlak (maks.)
50 bar
- Kontakt
analogni
- Teža
312.500 g
- Min. temperatura okolice
-40 °C
- Maks. temperatura okolice
80 °C
- Dolžina
200 mm
- Premer
8 mm
- Mere
(Ø x D) 8 mm x 200 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321197 ifm Electronic tokovni senzor SA4304 SA4304 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321197 ifm Electronic tokovni senzor SA4304 SA4304 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Opis
merilnik pretoka ifm SA4304
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
