Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1089,00 € / Kos)
1089,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija

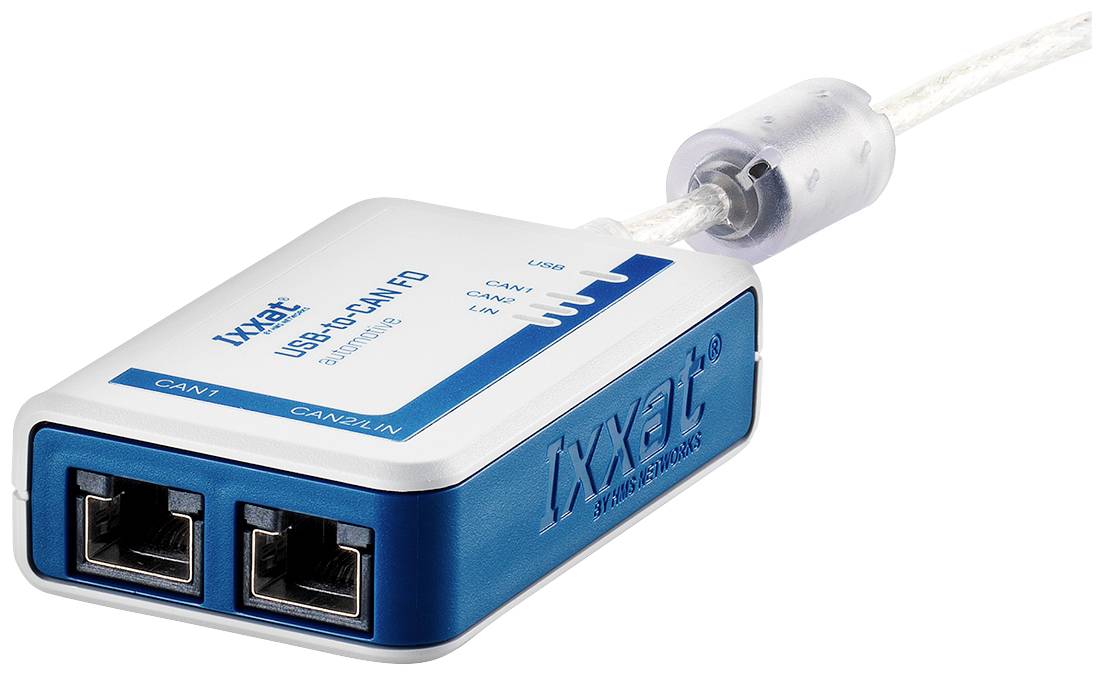

Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 kos
Poudarki in podrobnosti
- Vmesniki CAN, CAN-FD in LIN v eni napravi
- Stroškovno učinkovit in izjemno vsestranski
- Poenoten gonilniški vmesnik za enostavno spremembo vrste vmesnika PC
- Za industrijske in avtomobilske namene
- Galvanska ločitev
- Avtomobilska različica ima dva preklopljiva kanala CAN / CAN FD z RJ45 vtičnicami
Tehnične specifikacije
- Vmesnik računalniškega vodila: USB 2.0, Hi-Speed (480 Mbit / s)
- Mikrokrmilnik: 32-bitni
- CIT bitne hitrosti: 10 kbit / s ... 1 Mbit / s
- CAN oddajnik: Microchip MCP2562FDT
- CIT FD bitne hitrosti: 250/500 kbit / s Arbitražna hitrost s 500 ... 10000 kbit / s, hitrost prenosa podatkov (vnaprej določena), uporabniško določene bitne hitrosti
- CAN FD oddajnik: Microchip MCP2562FDT
- LIN bitne hitrosti: največ 20 kbit / s
- LIN oddajnik: NXP TJA1020
- CAN krmilnik: IFI CAN_FD IP
- Galvansko ločevanje: 800 V DC / 500 V AC za 1 min.
- Težek pribl. 100 g
- Mere: 80 x 50 x 22 mm
- Certifikat: CE.
- Vrsta izdelka
CAN pretvornik
- Vrsta
USB-to-CAN FD Automotive
- Delovna napetost
5 V/DC
- Maks. obratovalna temperatura
+ 70 °C
- Obratovalna temperatura (min.)
- 20 °C
- Obratovalna napetost
prek USB-ja
- Obratovalna temperatura
- 20 do + 70 °C
- Proizv. št. delov
1.01.0353.22012
- Poraba toka
300 mA
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 kos
Opis
Odvisno od variante naprave ima USB-to-CAN FD do dva preklopljiva kanala CAN, ki podpirata ISO-CAN-FD, non-ISO CAN-FD in CAN-Hitro. Avtomobilska različica ima tudi dodaten LIN vmesnik.
Z uporabo zmogljive strojne opreme in povezave prek visoke hitrosti USB 2.0 (480 MBit / s) vmesniki dosegajo zelo visoko prepustnost podatkov z minimalno zakasnitvijo in nizko porabo energije. Tako omogočajo zanesljiv prenos, brez izgub in sprejemanje sporočil v omrežjih CAN-FD in CAN z visoko hitrostjo prenosa in obremenitvijo vodila. Poleg tega so sporočila opremljena s časovnim žigom in jih je mogoče filtrirati in shraniti neposredno v predpomnilnik USB-to-CAN.
Zaradi izjemno zanimive cene in kompaktne zasnove je vmesnik USB-to-CAN FD idealen za uporabo v serijskih izdelkih in skupaj s canAnalyserjem za razvoj, servis in vzdrževalna dela.
LIN (avtomobilska različica)
Komunikacija LIN je po izbiri podprta v glavnem ali podrejenem načinu LIN. Kot podrejeni LIN se vmesnik samodejno odzove na prejete glavne zahteve. Podatki o odzivih se posodabljajo preko medpomnilnika prek PC API-ja. V osnovnem načinu glavne klice obdela računalniška aplikacija. Prejeta sporočila LIN se pošljejo aplikaciji s časovnim žigom, glavno zahtevo, odgovorom in statusom.
Na novo razvita, robustna ohišja omogočajo enostavno prilagoditev (oblikovanje po meri / označevanje blagovne znamke).

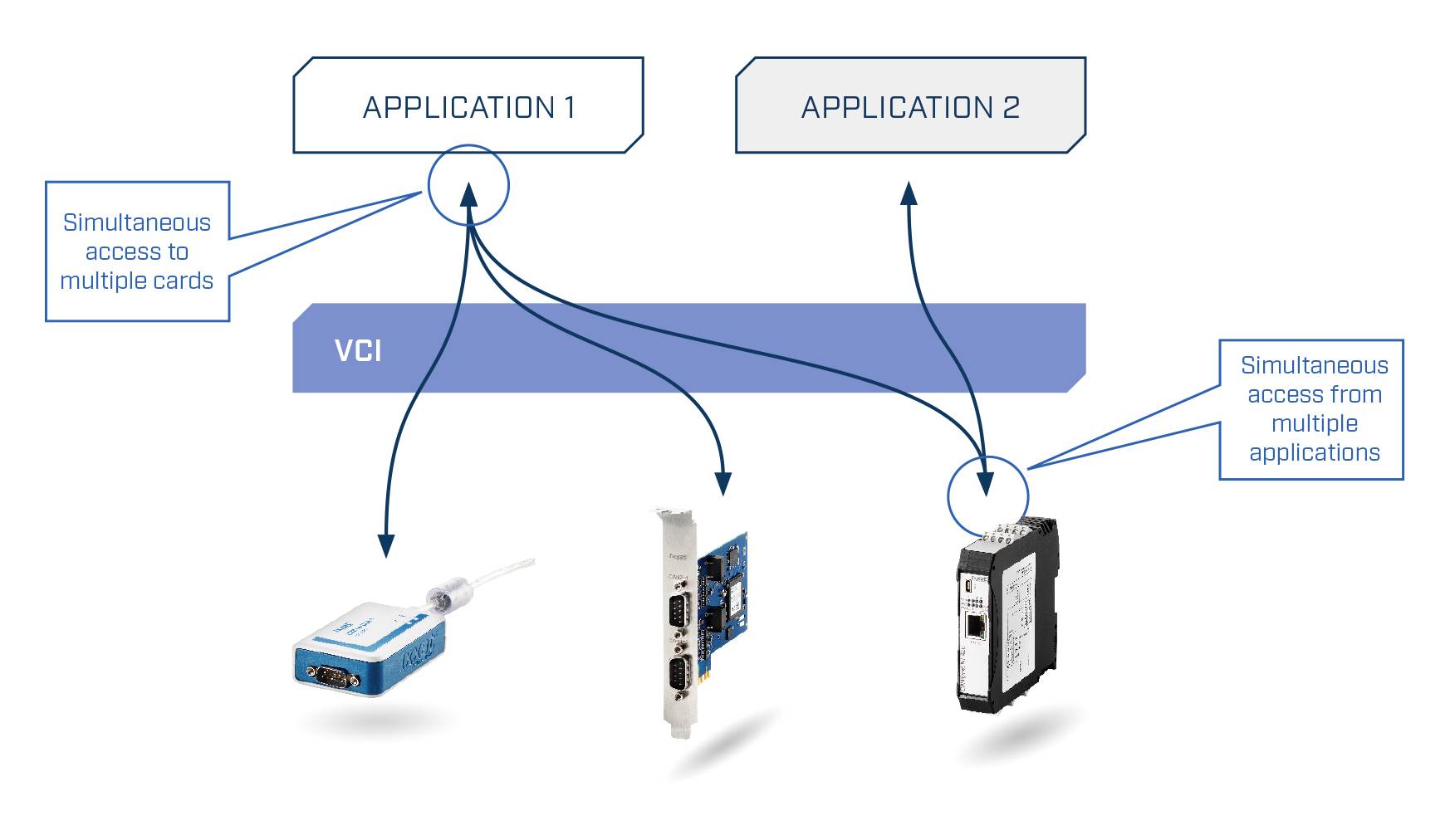

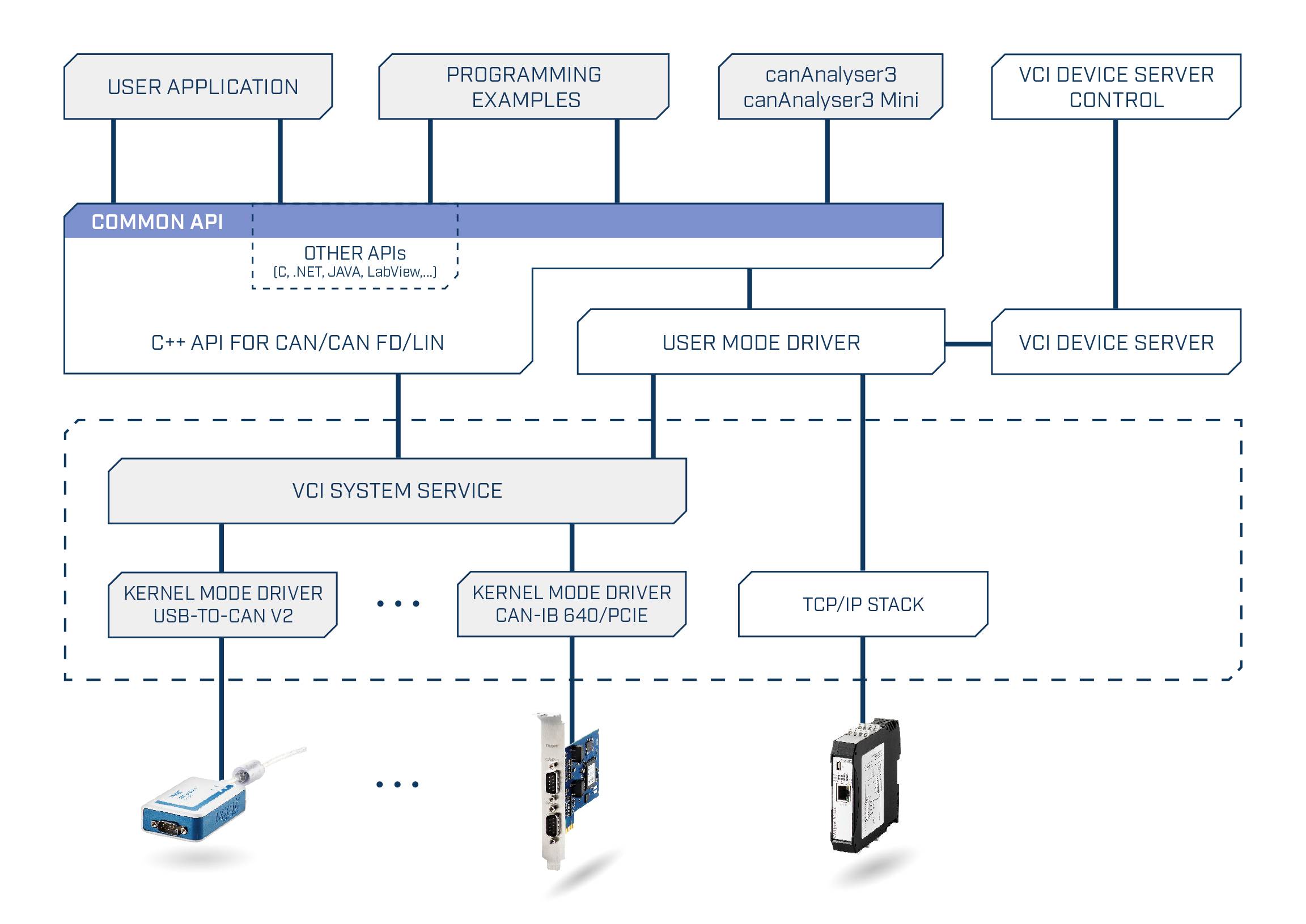

Vse različice USB-to-CAN FD podpirajo pakete gonilnikov IXXAT, API-je za višje CAN-protokole in orodja IXXAT.
Besedilo je strojno prevedeno.
Z uporabo zmogljive strojne opreme in povezave prek visoke hitrosti USB 2.0 (480 MBit / s) vmesniki dosegajo zelo visoko prepustnost podatkov z minimalno zakasnitvijo in nizko porabo energije. Tako omogočajo zanesljiv prenos, brez izgub in sprejemanje sporočil v omrežjih CAN-FD in CAN z visoko hitrostjo prenosa in obremenitvijo vodila. Poleg tega so sporočila opremljena s časovnim žigom in jih je mogoče filtrirati in shraniti neposredno v predpomnilnik USB-to-CAN.
Zaradi izjemno zanimive cene in kompaktne zasnove je vmesnik USB-to-CAN FD idealen za uporabo v serijskih izdelkih in skupaj s canAnalyserjem za razvoj, servis in vzdrževalna dela.
LIN (avtomobilska različica)
Komunikacija LIN je po izbiri podprta v glavnem ali podrejenem načinu LIN. Kot podrejeni LIN se vmesnik samodejno odzove na prejete glavne zahteve. Podatki o odzivih se posodabljajo preko medpomnilnika prek PC API-ja. V osnovnem načinu glavne klice obdela računalniška aplikacija. Prejeta sporočila LIN se pošljejo aplikaciji s časovnim žigom, glavno zahtevo, odgovorom in statusom.
Na novo razvita, robustna ohišja omogočajo enostavno prilagoditev (oblikovanje po meri / označevanje blagovne znamke).
Vse različice USB-to-CAN FD podpirajo pakete gonilnikov IXXAT, API-je za višje CAN-protokole in orodja IXXAT.
Besedilo je strojno prevedeno.
Obseg dostave

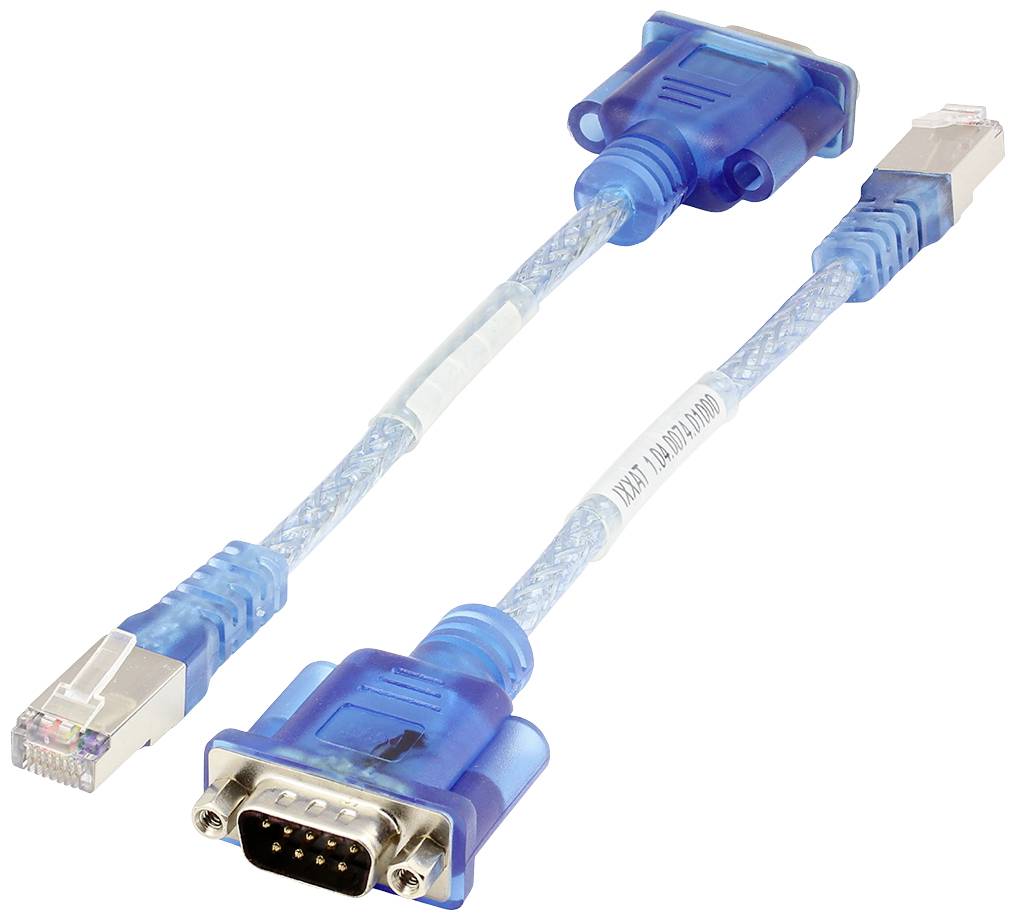

- USB-to-CAN FD vmesnik v avtomobilski različici · 2 adapterja RJ45 na Sub-D9 (samo avtomobilski USB-CAN V2) · Navodila.
- CAN gonilnik VCI za Windows XP, Windows 7, Windows 8, Windows 10 · CAN gonilnik ECI za Linux (kot prenos na ixxat.com) · Preprost monitor vodila CAN "canAnalyser Mini".
