Joy-it SBC-MD-DM860H gonilnik koračnega motorja

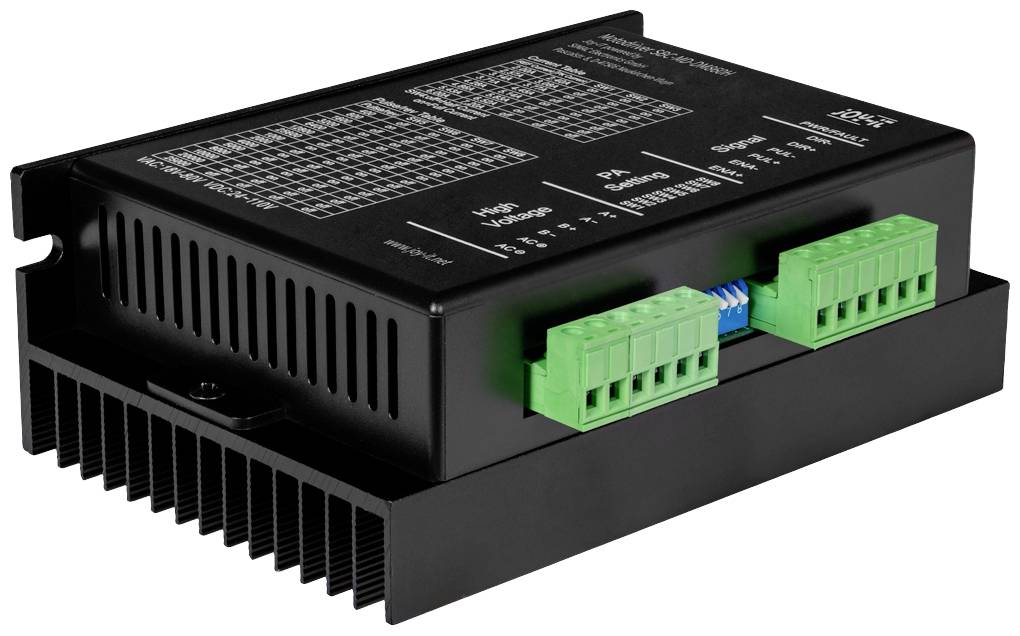

Črn električni krmilnik s hladilnimi rebri in zelenimi priključnimi sponkami, s specifikacijami natisnjenimi na zgornji strani.

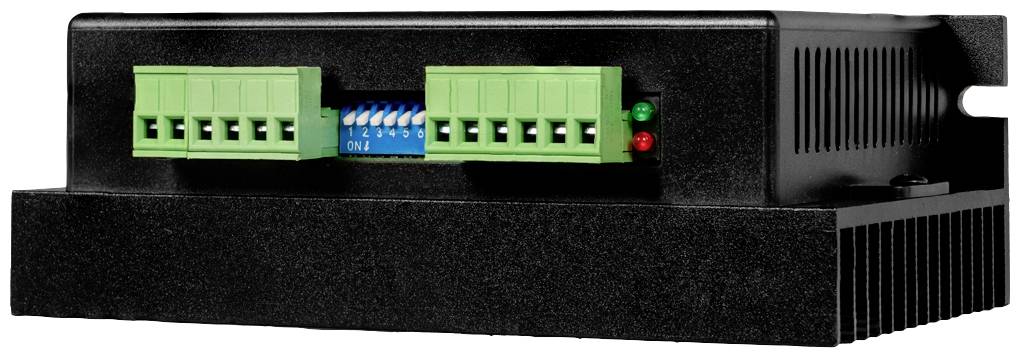

Črna, pravokotna elektronska škatla z zelenimi priključki in dvema majhnima LED-lučkama, nameščena na ravni površini.

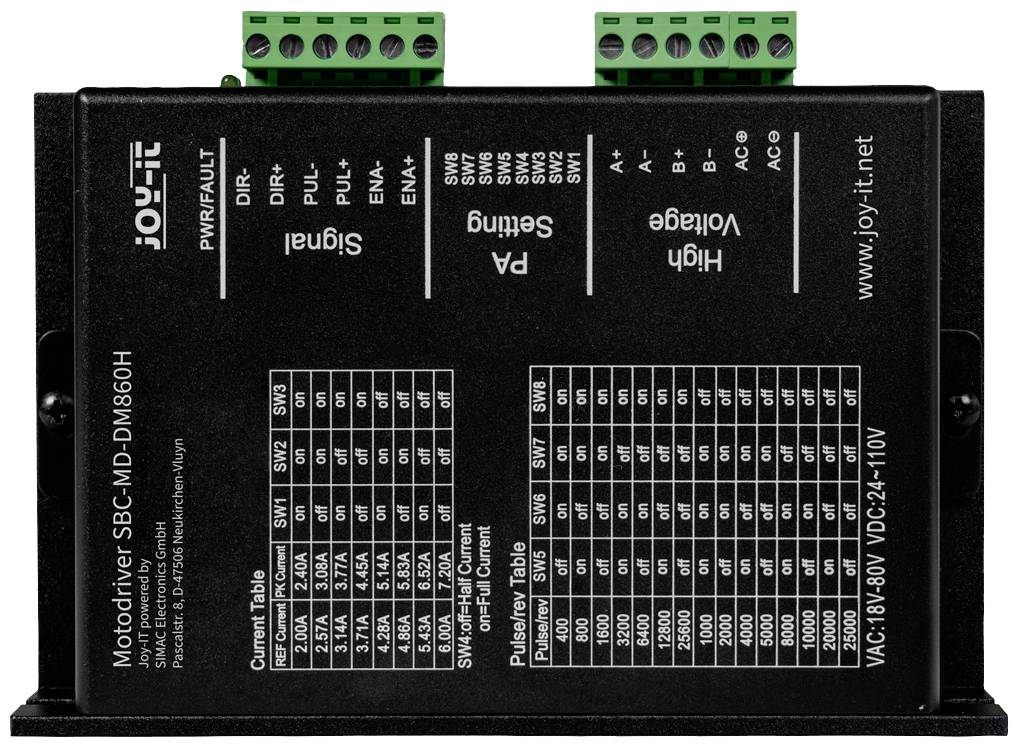

Črn motorni pogonski sklop s priključnimi sponkami na vrhu. Napis prikazuje tabele za nastavitve toka in pulznih signalov.

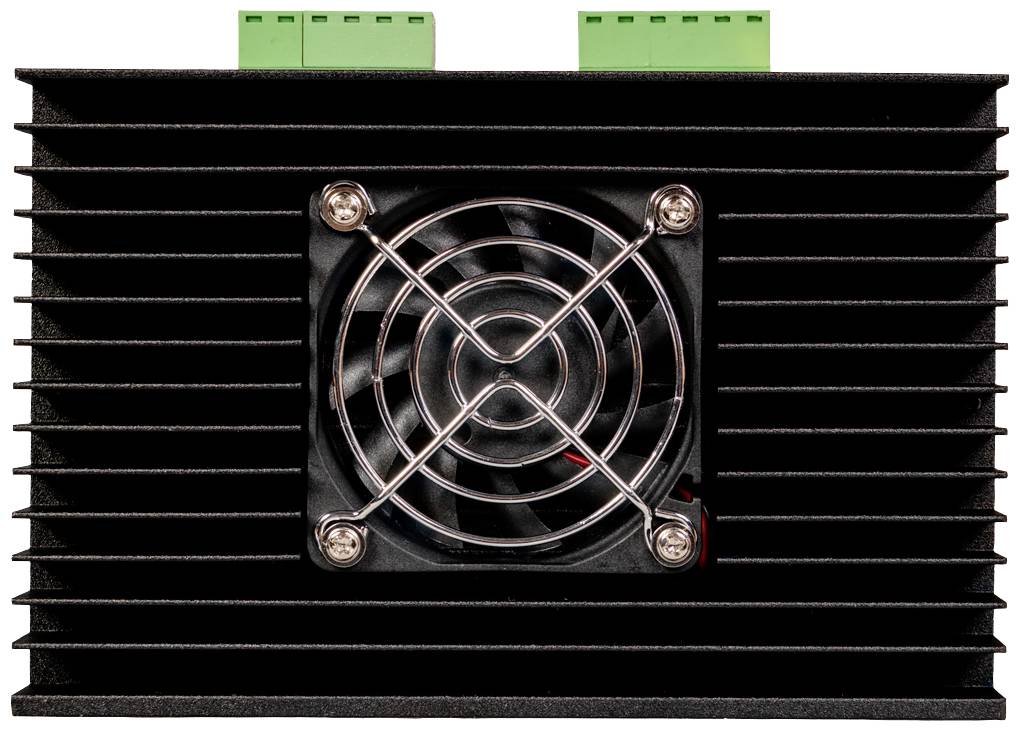

Črna pravokotna hladilna naprava z ventilatorjem na sredini in zelenimi priključnimi sponkami na vrhu. Uporablja se za odvajanje toplote.

1/4

Vrsta izdelka

gonilnik koračnega motorja

Višina

53 mm

Dolžina

109 mm

Širina

150 mm

Mere

(D x Š x V) 109 x 150 x 53 mm

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

97 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (48,99 € / Kos)

48,99 €

z DDV

Samo 4,50 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izhodni tok: 2,4 - 7,2 A
Napetost: 18 - 80 VAC / 24 - 110 VDC
Microstep ločljivost: 400 - 25600 ppr
Frekvenca impulza: 0 - 200 kHz
Signalni vhod: enostranski, impulz/smer, združljiv z nivojem 5–24 VDC
Zaščitne funkcije: prenapetostna zaščita, prenapetostna zaščita, prenizka napetost
Primer združljivosti s koračnimi motorji Joy-IT: NEMA23-01, NEMA23-02, NEMA34-01, NEMA34-02
Posebnosti: konfiguracija DIP stikala; aktivno hlajenje

Višina: 53 mm

Dolžina: 109 mm

Širina: 150 mm

Mere: (D x Š x V) 109 x 150 x 53 mm

Faze: 2

Proizv. št. delov: SBC-MD-DM860H

Vrsta: SBC-MD-DM860H

Vrsta izdelka: gonilnik koračnega motorja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2999123 Joy-it SBC-MD-DM860H gonilnik koračnega motorja

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2999123 Joy-it SBC-MD-DM860H gonilnik koračnega motorja

Opis

DM860H je najsodobnejši gonilnik koračnih motorjev, zasnovan za gladko in natančno krmiljenje bipolarnih koračnih motorjev. Ta gonilnik je združljiv s široko paleto koračnih motorjev in ponuja optimalno rešitev za zahtevne aplikacije. DIP stikala, enostavna za uporabo, omogočajo hitro konfiguracijo mikrokoračne ločljivosti in jakosti toka.
