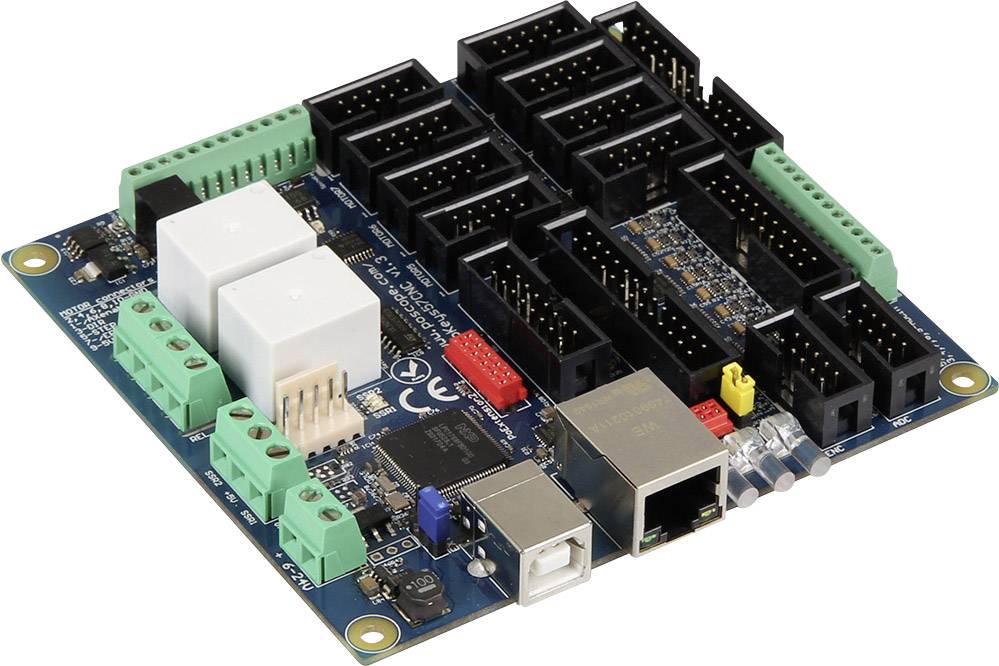

PoLabs PoKeys 57 CNC cnc krmiljenje osi

PoKeys57CNC je mešanica med napravami Pokeys za splošno uporabo in krmiljenjem motorja. Naprava je na voljo predvsem za krmiljenje do 8 STEP / DIR signalno gnanih motorjev (koračni motorji, servo pogoni itd.) V različnih aplikacijah z dodatkom zmogljivih funkcij Pokeys. Naprava vsebuje posebne povezave za povezave z motornimi pogoni (združljiv s HD44780), LCD modulom itd. Poleg tega je na voljo 5 analognih vhodov z 12-bitno ločljivostjo. Naprava ima tudi štiri galvansko izolirane izhode odprtega kolektorja in izolirane 0 do 10 V analogne izhode.

Naprava ima jedro Poil in je popolnoma združljiva s programsko opremo za grafično programiranje PoBlocks. S programirljivim logičnim krmilnikom na nadzorni plošči motorja. PoBlocks je mogoče uporabiti za enostavno avtomatizacijo različnih perifernih naprav in izmenjavo podatkov z drugimi programskimi aplikacijami, nameščenimi s PoKeys57CNC.

Pokeyevi izdelki USB vključujejo podporo navidezni tipkovnici USB in krmilno palčko USB za posnemanje običajne tipkovnice USB in krmilne palice. Digitalni vhodni zatiči se lahko prenesejo na navidezno tipkovnico in krmilne palice, analogni vhodi pa na navidezne osi krmilne palice. Konfiguracija je enostavna z našo intuitivno grafično aplikacijo za konfiguracijo Pokeys in vsako funkcijo lahko tudi preizkusite.

Namenski PoExtBus / Ponet povezavo lahko uporabite za razširitev števila digitalnih izhodov za dodatnih 80 izhodov v obliki relejskih izhodov ali odprtih kolektorskih izhodov. Uporablja se lahko tudi za povezavo različnih dodatkov (npr. Prikolic PoKeysKBD48CNC) in senzorjev I2C.

Značilnosti:
◾ Podprta vtičnika Mach4 in Mach3 Pokeys
◾ Združljiv s standardom USB 1.1 / 2.0 HID,
◾ standardna angleška simulacija tipkovnice USB (s podporo sprožilca za tipke gor / dol),
◾ standardna simulacija USB krmilne palice (6 osi, 32 gumbov s podporo sprožilca),
◾ Ethernet 10/100 s DHCP odjemalcem ali fiksno podporo IP,
Connection povezava TCP ali UDP z napravo,
Support Podpora Modbus TCP (dostop do digitalnega IO, analognih vhodov, vrednosti dajalnika, digitalnih števskih števcev, izhodov PWM, LCD zaslona, naprav PoExtBus, stanja matrične tipkovnice),
◾ spletni vmesnik s prenovljeno nadzorno ploščo in prikazom V / I stanja z več uporabniškimi računi,
◾ 28 digitalnih vhodov ali izhodov (programsko nastavljiv) z upornimi upori in na voljo kot navidezna tipkovnica USB. Obstajajo še 4 namenski digitalni izhodi,
◾ 5 analognih vhodov (12 bitov) z digitalnim filtriranjem nizkih frekvenc (4 analogni vhodi vključujejo tudi analogne nizkoprepustne filtre s frekvenco 1,9 kHz),
◾ več vhodov v parih dajalnikov s tremi dodatnimi namenskimi dajalniki za visoke hitrosti in enim zelo hitrim vhodom dajalnika,
◾ digitalni števci za določene digitalne vhodne zatiče,
◾ močan 8-osni impulzni motor s 125 kHz z lastnimi priključki motorja,
◾ matrična tipkovnica do 16 x 8 s sproženimi tipkami / podporo alternativni funkciji,
◾ do 5 hitro nastavljivih PWM izhodov visoke hitrosti (25 MHz PWM timer) - dva z odprtimi tranzistorji z odprtimi kolektorji,
◾ posebna povezava za podporo LCD-zaslonov z znaki HD44780 (do 4x20 znakov),
◾ posebna povezava za PoPendant1
Support Podpora PoExtBus za do 10 registrov zunanjih premikov (npr. PoExtBusOC16, PoExtBusRE itd.),
◾ Podpora napravam Ponet (tipkovnica s CNC s 48 tipkami),
◾ zanesljiva podpora za prekinitve komunikacije,
◾ Podpora za do 100 senzorjev, ki jih je mogoče priključiti na I2C vodilo, 1-žilno vodilo ali na splošne analogne vhode
◾ intuitivna in uporabniku prijazna programska oprema,
Support Podpora tretjih oseb prek knjižnice DLL za komunikacijo in obsežen dokument s specifikacijami protokola, ki se lahko prenese v druge sisteme.

Besedilo je strojno prevedeno.
