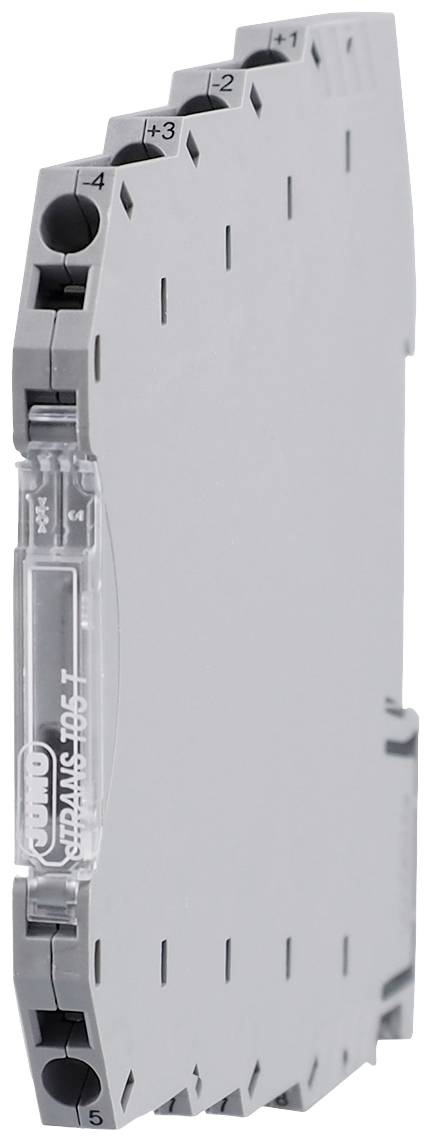

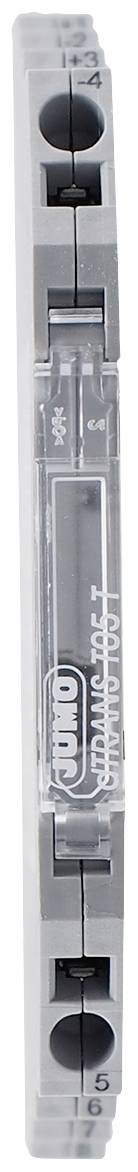

Jumo 00582221 00582221 merilni pretvornik

Oddajniki beležijo signale senzorjev iz uporovnih termometrov, termoelementov, uporovnih potenciometrov/WFG ali uporov/potenciometrov. Pri uporabi uporovnega/potenciometra ali uporovnega termometra se lahko povezava senzorja na vhodni strani izvede v dvo-, tri- ali štirižilnem vezju. Napetostni signali v območju -100 ... Zaznati je mogoče tudi +1100 mV. Odvisno od izbire merilnega vhoda so na voljo linearne, temperaturno-linearne različice linearizacije, kot tudi možnost enostavno nastavljive linearizacije po meri stranke. Kot izhodni signal oddajnik oddaja 4 ... 20 mA ali 0 ... 10 V. Merilni vhod in izhodni signal sta galvansko ločena drug od drugega. Pri obeh vrstah je možna reverzija izhodnega signala. Oddajnik je konfiguriran glede na tip senzorja, tehnologijo priključitve senzorja, merilno območje (prosto nastavljivo) in linearizacijo s pomočjo nastavitvenega programa na osebnem računalniku. Povezava z osebnim računalnikom je izvedena preko USB vmesnika, ki ne zahteva dodatne pomožne napetosti. Min./max.vrednost procesa, ki jo zabeleži oddajnik, min./max. -Odčitajte delovno temperaturo in preverite napeljavo senzorja na spletu. Stanje delovanja oddajnika signalizira dvobarvna kontrolna LED (rdeča/zelena). Pri nemotenem delovanju sveti zeleno. Če pride do okvare, npr. B. Okvara senzorja, to je označeno z utripajočo kodo.

Besedilo je strojno prevedeno.
