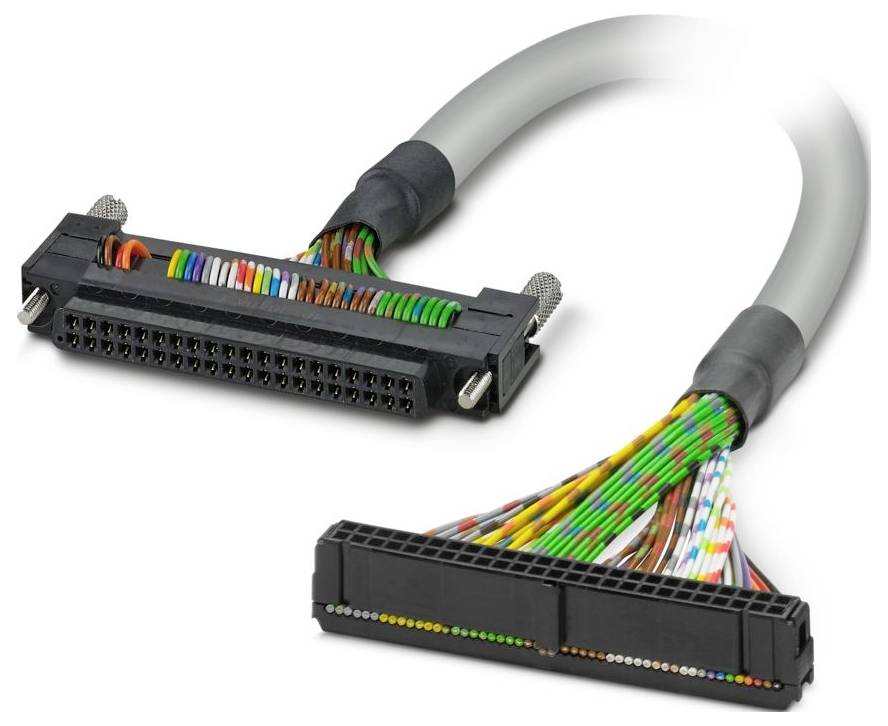

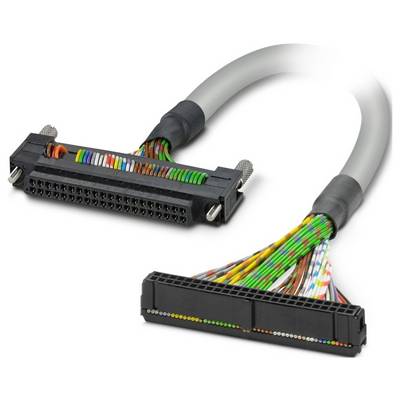

Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
2 m
Priključek
letev z ženskimi kontakti idc flk
konektor
Skupno število polov
40
Proizv. št. delov
2321651
Podatkovni list izdelka (PDF)
110 kos - zaloga Nemčija
Število
Skupaj (109,99 € / Kos)
109,99 €
z DDV
Tehnične specifikacije
- Oblikovanje: FCN 367
- Število polov: 50
- Vrsta povezave: ženski konektor IDC/FLK
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 9,90 mm ±0,4 mm
- Razmik mreže: 2,54 mm
- Priključitev v skladu s standardom: IEC 60603-13 (na podlagi)
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina voda 2 m
- Presek kabla: 40 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 40X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščeno: 82 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 155 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Vtični cikli:> 50
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Ustrezna V/I kartica: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX DD0 6402K; BMX DDM 3202K
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: Fujitsu40 (B5) = IDC/FLK50 (41)
- rjava: Fujitsu40 (B1) = IDC/FLK50 (37)
- zelena: Fujitsu40 (B3) = IDC/FLK50 (45)
- rumena: Fujitsu40 (A3) = IDC/FLK50 (46)
- siva: Fujitsu40 (A5) = IDC/FLK50 (42)
- modra: Fujitsu40 (A4) = IDC/FLK50 (44)
- rdeča: Fujitsu40 (A2) = IDC/FLK50 (35)
- črna: Fujitsu40 (A1) = IDC/FLK50 (47)
- vijolična: Fujitsu40 (B4) = IDC/FLK50 (43)
- belo-zelena: Fujitsu40 (B8) = IDC/FLK50 (31)
- rjavo-zelena: Fujitsu40 (B12) = IDC/FLK50 (1)
- belo-rumena: Fujitsu40 (A8) = IDC/FLK50 (32)
- rumeno-rjava: Fujitsu40 (B19) = IDC/FLK50 (5)
- belo-siva: Fujitsu40 (A10) = IDC/FLK50 (28)
- belo-modro: Fujitsu40 (A9) = IDC/FLK50 (30)
- rjavo-modra: Fujitsu40 (A13) = IDC/FLK50 (22)
- belo-rdeče: Fujitsu40 (A7) = IDC/FLK50 (34)
- rjavo-rdeča: Fujitsu40 (A11) = IDC/FLK50 (23)
- belo-črna: Fujitsu40 (A6) = IDC/FLK50 (40)
- rjavo-črna: Fujitsu40 (B10) = IDC/FLK50 (27)
- zeleno-modro: Fujitsu40 (A17) = IDC/FLK50 (10)
- zeleno-rdeče: Fujitsu40 (A16) = IDC/FLK50 (16)
- rumeno-rdeča: Fujitsu40 (A20) = IDC/FLK50 (4)
- zeleno-črna: Fujitsu40 (A15) = IDC/FLK50 (18)
- rumeno-črna: Fujitsu40 (A19) = IDC/FLK50 (6)
- belo-rjava: Fujitsu40 (B6) = IDC/FLK50 (39)
- zeleno-rjava: Fujitsu40 (B15) = IDC/FLK50 (17)
- oranžna: Fujitsu40 (B2) = IDC/FLK50 (25)
- zeleno-bela: Fujitsu40 (B18) = IDC/FLK50 (7)
- zeleno-oranžna: Fujitsu40 (B16) = IDC/FLK50 (15)
- Zasnova kabla: Kabel za en modul
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- Podprti krmilnik: SCHNEIDER ELECTRIC Modicon M340: Podprti krmilnik: SCHNEIDER ELECTRIC Modicon M340
- 40x0,14 [PVC]: 40x0,14 [PVC]
- belo-oranžna: Fujitsu40 (B7) = IDC/FLK50 (33)
- belo-vijolična: Fujitsu40 (B9) = IDC/FLK50 (29)
- rjavo-oranžna: Fujitsu40 (B11) = IDC/FLK50 (13)
- rjavo-rumena: Fujitsu40 (A12) = IDC/FLK50 (11)
- rjavo-vijolična: Fujitsu40 (B13) = IDC/FLK50 (21)
- rjavo-siva: Fujitsu40 (A14) = IDC/FLK50 (20)
- rjavo-bela: Fujitsu40 (B14) = IDC/FLK50 (19)
- zeleno-vijolična: Fujitsu40 (B17) = IDC/FLK50 (9)
- zeleno-siva: Fujitsu40 (A18) = IDC/FLK50 (8)
- rumeno-oranžna: Fujitsu40 (B20) = IDC/FLK50 (3)
- Vrsta izdelka
priključni kabel
- Dolžina kabla
2 m
- Priključek
letev z ženskimi kontakti idc flk
konektor
- Skupno število polov
40
- Proizv. št. delov
2321651
- Vsebina
1 kos
- Material
PVC
- Število pinov
40
- Vrsta
CABLE-FCN40/1X50/ 2,0M/M340
- Dolžina
2 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579048 Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579048 Kabel CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Krmilnik: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Priključek 1: Fujitsu priključek (1 x 40-pinski); Priključek 2: IDC/FLK ženski konektor (1 x 50-pinski); Dolžina kabla: 2 m
