Kendrion vrtljivi magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

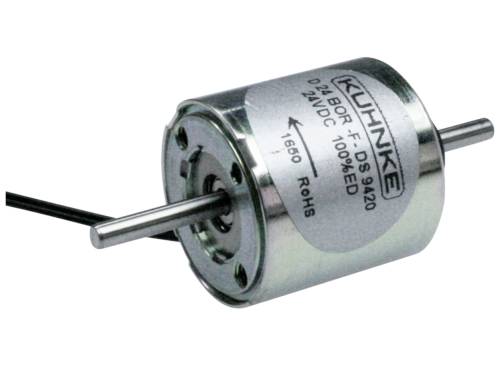

'Kuhnke elektromagnet', valjasti magnet s jekleno gredjo, odtis s tehničnimi specifikacijami, primeren za industrijske aplikacije.
Srebrn valjast elektromotor s črnimi kabli in kovinastima osema na obeh straneh.
Tehnična risba elektronske komponente z merami: širina 25 mm, višina 18 mm, stranske globine 15 mm, luknja za vijak M3.
1/3
Vrsta izdelka
vrtljivi magnet
Priključek
pletenica
Nazivna napetost
24 V/DC
Moč
3.8 W
Vrsta
D 24-BOR-F-DS9420-24V DC 100 ED
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,26.11.
Število
Skupaj (255,00 € / Kos)
255,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Kendrion vrtljivi magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Dodatne informacije

Tehnične specifikacije

  • Povezava: pletena žica
  • Začetni navor: 0,18 Ncm
  • Kot vrtenja: 45°
  • Delovni cikel: 100 %
  • Moč 3.8 W
  • Končni navor: 0,44 Ncm
  • Nazivna napetost (DC): 24V
  • Povratna vzmet: Da
  • Časovna konstanta: 6 ms
Vrsta izdelka

vrtljivi magnet

Vrsta

D 24-BOR-F-DS9420-24V DC 100 ED

Oblika ohišja

cilindričen

Priključek

pletenica

Dolžina kabla

200 mm

Nazivna napetost

24 V/DC

3.8 W

Mejna temperatura (maks.)

+130 °C

Teža

0.08135 kg

Vklopna doba

100 %

Skladnost z RoHS

Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3168401 Kendrion vrtljivi magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3168401 Kendrion vrtljivi magnet 24 V/DC 3.8 W D 24-BOR-F-DS9420-24V DC 100 ED

Opis

Rotacijski magneti tipa Kuhnke D 2. Standardna izvedba, z obema stranema konca gredi, mehko nastavljiva povratna vzmet na koncu gredi v smeri urinega kazalca; Izvedba: cilindrična, vrtilni kot: 45° ali 95°, nazivna napetost: 24 VDC, nazivni tok: 160 mA, nazivni upor: 151 Ohm, dopustni relativni delovni cikel (ED): 100%, priključki: 200 mm dolgi prameni s prostim koncev, časovna konstanta: približno 2,0 do 6,0 ms, testna napetost: 1500 Veff., izolacijski razred: B, mejna temperatura: +130 °C, teža: približno 75 g. Tehnične lastnosti (tip, kot zasuka (Dw), začetni navor (Ad), končni navor (Ed)): D 24-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,18, Ed 0,44 Ncm

Besedilo je strojno prevedeno.
