Name: Laserfuchs križni laser križni 0.75 mW
Brand: Laserfuchs
SKU: 2987516
Availability: BackOrder

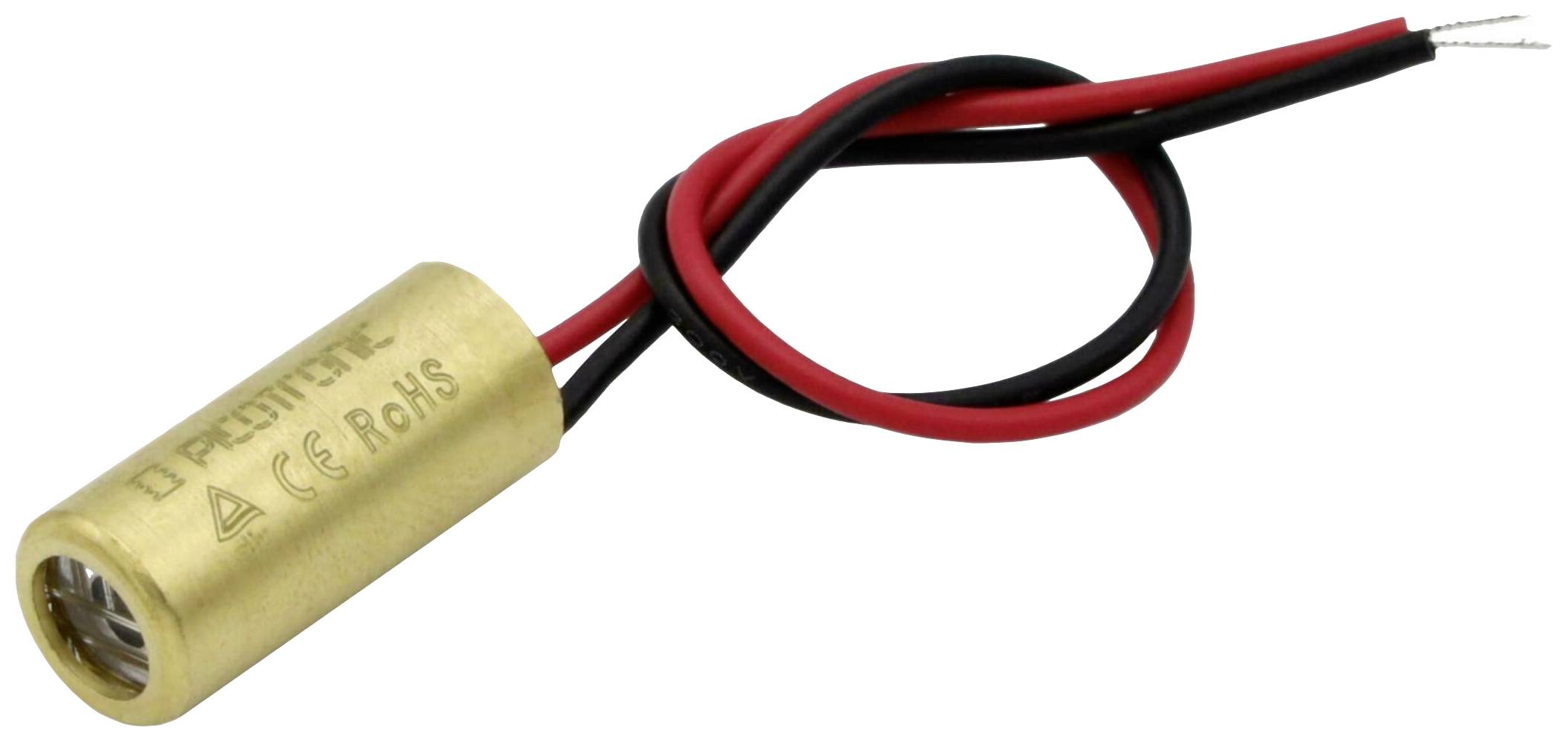

Majhen valjast laserski diodni modul z rdečimi in črnimi kabli, primeren za preproste optične aplikacije ali projekte za ljubitelje elektronike.

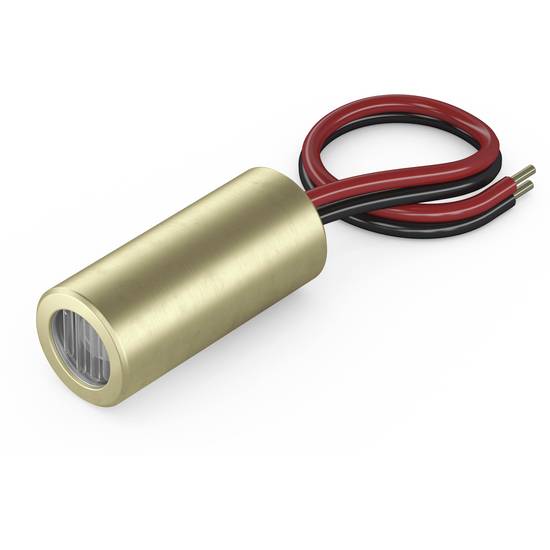

Valjast zlati laser z dvema izoliranimi kabloma, enega rdečega in enega črnega, pripetima na koncu ohišja.

Krožni diagram funkcionalnih testov prikazuje 6 % sistemskih testov, 35 % enojnih testov, 30 % integracijskih testov, 15 % testov vmesnikov in 14 % drugih testov.

Škatla z črtno kodo in napisom 'DE-DPD-0156'. Rdeč laser je usmerjen na črtno kodo.

Tehnična risba kroga z dvema premeroma. Zunanji premer je 9 mm, notranji premer je 6 mm.

Shema električne komponente s cilindričnim telesom, dolgim 20 mm in premera 9 mm. Iz nje štrlijo tri žice.

Slika cilindričnega senzorja z dvema štrlečima kabloma, prikazana kot tehnična risba.

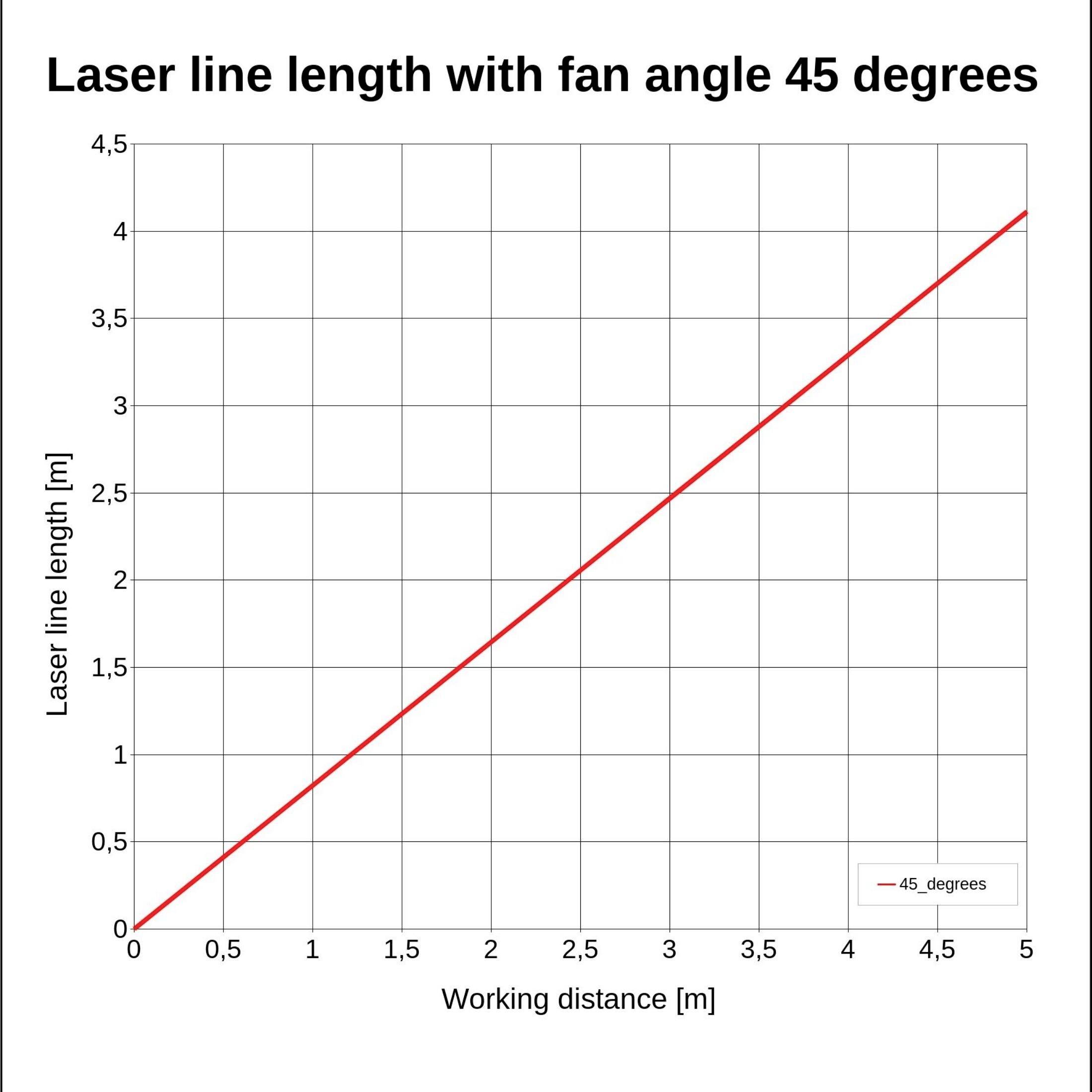

Graf prikazuje 'Dolžino laserske linije pri kotu pahljače 45 stopinj'. Y-os: Dolžina laserja [m], X-os: Delovna razdalja [m]. Linearna rast.

1/8

Vrsta izdelka

križni laser

Značilnost sevanja

križni

Valovna dolžina

650 nm

Moč

0.75 mW

Premer

6 mm

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

56 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (31,99 € / Kos)

31,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Laserfuchs križni laser križni 0.75 mW

Razred laserja: 1
Značilnost sevanja: križni

Dodatne informacije

Tehnične specifikacije

Material: medenina
Optična moč: 0,75mW
Življenjska doba: 3000 ur
Delovna temperatura: -20°C - 40°C
Temperatura skladiščenja: -40°C - 80°C
Oblika žarka: križ
Laserski razred: 1
Divergenca: H - 1,0 mrad
Kot odpiranja: 45°
Delovna razdalja: 0,1 m
Optika: akrilna leča
Laserska tehnologija: dioda
Fokus: fiksno (100 mm)
Fokus: fiksno (100 mm)
Barva GND kabla: črna
Dolžina kabla 100 mm
Vrsta kabla: 26AWG, 0,14 mm²
Izhodni premer optike: 6 mm
Zaščitna leča: da
Stopnja zaščite: IP 54

Vrsta izdelka: križni laser

Značilnost sevanja: križni

Fokusiranje - lastnosti: stalno fokusiranje 100 mm

Valovna dolžina: 650 nm

: 0.75 mW

Premer: 6 mm

Dolžina: 20 mm

Razred laserja: 1

Odpiralni kot: 45°

Divergenca žarka: 1.0 mrad

Delo na daljavo: 0.1 m

Delovna napetost: 3 V/DC

Delovni tok: 15 mA

Material: medenina

Mere: (Ø x D) 6 mm x 20 mm

Teža: 5.5 g

Skladnost z RoHS: Ja

Širina: 9 mm

Maks. temperatura: 40 °C

Min. temperatura: -20 °C

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2987516 Laserfuchs križni laser križni 0.75 mW

Informacije

Informacije 2987516 Laserfuchs križni laser križni 0.75 mW

Izjava o skladnosti

Izjava o skladnosti 2987516 Laserfuchs križni laser križni 0.75 mW

Izvedba

Križni laser, rdeč, 650nm, 1mW, 45°, laserski razred 1, fokus 0,1m, 3-12V DC, 9x20mm
Tip LFC650-1-12(9x20)45-F100-C100 je laser za projiciranje rdečega laserskega križa pri 650 nm. Laser ima zelo kompaktno zasnovo (9x20 mm). Življenjska doba laserskega modula je večja od 3.000 ur. Odpiralni kot 45° ustvari laserski križ dolžine 0,08 m na razdalji 0,1 m. Poraba toka je zelo nizka pri približno 15 mA, tako da lahko za napajanje enostavno uporabite 2 bateriji, laserski modul pa lahko uporabljate mobilno. Kot napajalnik lahko na primer uporabite naš paket baterij z 2 x 1,5 V baterijama (AA). Ta križni laser se uporablja na primer v nivelirnih napravah, sistemih za lasersko označevanje in za natančno pozicioniranje predmetov. Tipična področja uporabe so nizkocenovne aplikacije. Ta modul spada v laserski razred 1.
Značilnosti žarka: križ, debelina črte 1mm@0,1m;
Optična moč: 1mW (laserski razred 1); Fokus 0,1 m
Kompaktna oblika: 9x20 mm; Kot odpiranja: 45°; Odklon osi: do 3,0°
Kot odpiranja (45°) ustvari lasersko črto dolžine 0,08 m na delovni razdalji 0,1 m.
Za uporabo v npr. laserskih vodnih tehtnicah, sistemih za lasersko označevanje, robotiki in razstavnem sektorju. Napajanje 3V do 12V. Za napajanje lahko uporabite na primer naš Picotronic baterijski paket 3V.
Besedilo je strojno prevedeno.

Opis

Izvedba

Križni laser, rdeč, 650nm, 1mW, 45°, laserski razred 1, fokus 0,1m, 3-12V DC, 9x20mm
Tip LFC650-1-12(9x20)45-F100-C100 je laser za projiciranje rdečega laserskega križa pri 650 nm. Laser ima zelo kompaktno zasnovo (9x20 mm). Življenjska doba laserskega modula je večja od 3.000 ur. Odpiralni kot 45° ustvari laserski križ dolžine 0,08 m na razdalji 0,1 m. Poraba toka je zelo nizka pri približno 15 mA, tako da lahko za napajanje enostavno uporabite 2 bateriji, laserski modul pa lahko uporabljate mobilno. Kot napajalnik lahko na primer uporabite naš paket baterij z 2 x 1,5 V baterijama (AA). Ta križni laser se uporablja na primer v nivelirnih napravah, sistemih za lasersko označevanje in za natančno pozicioniranje predmetov. Tipična področja uporabe so nizkocenovne aplikacije. Ta modul spada v laserski razred 1.
Značilnosti žarka: križ, debelina črte 1mm@0,1m;
Optična moč: 1mW (laserski razred 1); Fokus 0,1 m
Kompaktna oblika: 9x20 mm; Kot odpiranja: 45°; Odklon osi: do 3,0°
Kot odpiranja (45°) ustvari lasersko črto dolžine 0,08 m na delovni razdalji 0,1 m.
Za uporabo v npr. laserskih vodnih tehtnicah, sistemih za lasersko označevanje, robotiki in razstavnem sektorju. Napajanje 3V do 12V. Za napajanje lahko uporabite na primer naš Picotronic baterijski paket 3V.
Besedilo je strojno prevedeno.
