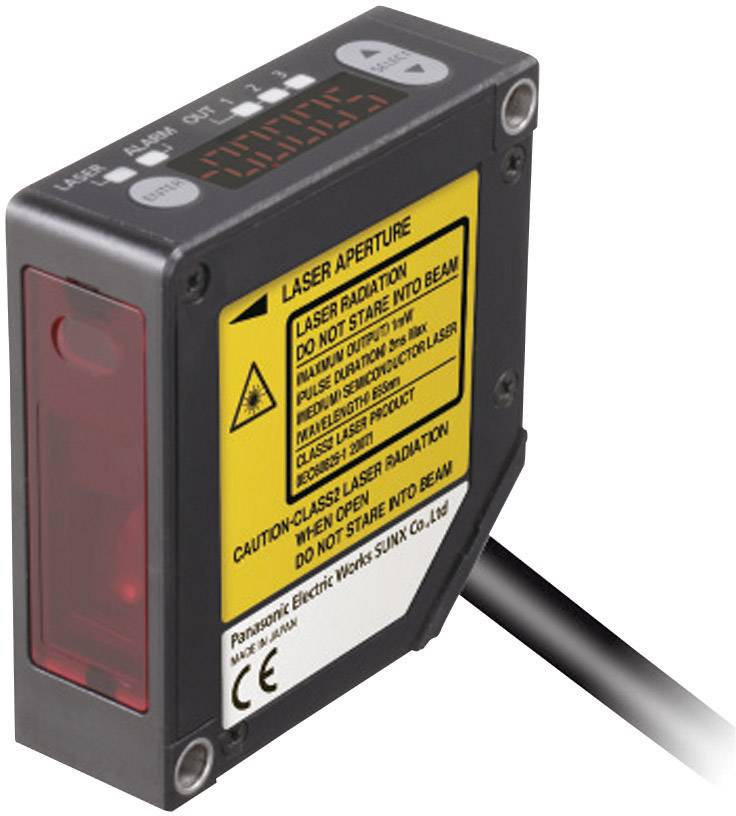

Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
laserski senzor razdalje
Maks. domet
180 mm
Vrsta
HL-G112-A-C5
Vsebina
1 kos
Delovna napetost
24 V/DC
Podatkovni list izdelka (PDF)
Število
Skupaj (1329,00 € / Kos)
1329,00 €
z DDV
Poudarki in podrobnosti
Panasonic HL-G112-A-C5 laserski senzor razdalje 1 kos 24 V/DC Domet (maks. na prostem): 180 mm (D x Š x V) 57 x 20.4 x 60 mm
- Kompaktna izvedba
- LED-prikaz
Tehnične specifikacije
- Linearnost: ± 0,1% FS
- Povprečna merilna razdalja: 120 mm
- Merilno območje: (± 60) 120 mm
- Element za sprejem: CMOS senzor slike
- Odobritve: CE / FDA
- Ločljivost 8 μm
- Funkcije: čas cikla, povprečenje, čas izpostavljenosti
- Tokovna poraba: (maks.) 100 mA
- Vrsta izdelka
laserski senzor razdalje
- Vrsta
HL-G112-A-C5
- Vsebina
1 kos
- Delovna napetost
24 V/DC
- Preklopna napetost (maks.)
24 V/DC
- Značilnosti
LED zaslon
- Vrsta oddajnika
polprevodniški rdeči laser
- Razred laserja
2
- Izhod
NPN
PNP
- Ločljivost
8 µm
- Min. razpon (na prostem)
60 mm
180 mm
- Toleranca ±
0.1 %
- Priključek
kabel z odprtim koncem
- Dolžina kabla
5.00 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
+45 °C
- Dolžina
57 mm
- Širina
20.4 mm
- Višina
60 mm
- Mere
(D x Š x V) 57 x 20.4 x 60 mm
- Priključek
konektor
- Vrsta navoja
M12
- Proizv. št. delov
HL-G112-A-C5
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Navodila za uporabo in varnost
Navodila za uporabo in varnost 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Navodila za uporabo in varnost 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Navodila za uporabo in varnost 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Navodila za uporabo in varnost 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Informacije
Informacije 507079 Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Opis
Optični laserski merilni senzor za natančne meritve z ločljivostjo do 8μm. Princip triangulacije je primeren za merjenje nalog na različnih površinah, kot so les, guma, plastika, mat kovin, papir. Vgrajeni 5-mestni LED prikaz zagotavlja udoben prikaz trenutne merilne razdalje. Prikazovalnik LED za nadzor stanja, prikaz funkcij. Merilno območje 120 mm je mogoče ovrednotiti s pomočjo analogne napetosti (0-10V) ali tokovnega izhoda (4-20mA). Poleg tega so integrirani tri digitalni tranzistorski izhodi za programljive izhode. Tranzistorski izhodi so preklapljanje PNP ali NPN. Nastavitve se enostavno opravijo s tipko 3-gumb na senzorju. Večfunkcijski vhod za zunanjo lasersko krmiljenje, nastavitev na ničlo in ponastavitev. Pomnilniška funkcija: hitro lahko shranite do štirih nastavitev in hitro odpnete. Možna je ključavnica. Senzor lahko namestite v majhnem prostoru z 2 kovinskimi ojačitvami. Vidni rdeči polprevodniški laser za enostavno poravnavo laserskega žarka.
Anwendung:Delno merjenje, preskus dimenzijske stabilnosti, kontrola razdalje, merjenje debeline, preizkus planarnosti, proces in nadzor kakovosti (v proizvodnih procesih, in-line), preskusne in merilne postaje.
Besedilo je strojno prevedeno.
Anwendung:Delno merjenje, preskus dimenzijske stabilnosti, kontrola razdalje, merjenje debeline, preizkus planarnosti, proces in nadzor kakovosti (v proizvodnih procesih, in-line), preskusne in merilne postaje.
Besedilo je strojno prevedeno.
Obseg dostave
- Laserski senzor razdalje HL-G1 Panasonic HL-G112-A-C5 senzor razdalje
Namigi
Lasersko sevanje! Upoštevajte varnostne predpise! Ne glejte v žarek (nevarnost poškodbe mrežnice).
