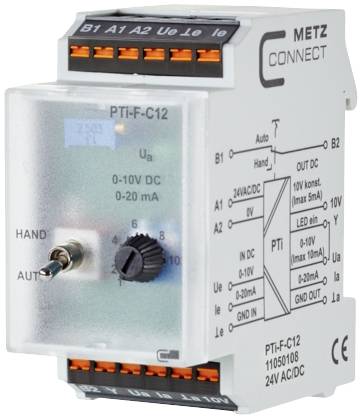

Metz Connect PTi-F-C12 24 V AC/DC 1105010870 pretvornik signala 1 kos

Potencialni izolator/pretvornik signala se uporablja za ločevanje analognih signalov v območju od 0 do 10 V DC in 0 do 20 mA DC ali za pretvorbo signalov od 0 do 10 V DC v 0 do 20 mA DC ali 0 do 20 mA DC v 0 do 10 VDC. Vhodni in izhodni signali ter napajalna napetost so med seboj električno ločeni. Na napravo lahko priključite vhodni signal od 0 do 10 V ali 0 do 20 mA. Funkcija izolacije potenciala: Pri PT-C12 je vhodni signal 0 do 10 V sorazmerno prilagojen izhodnemu signalu 0 do 10 V. PTi-C12 prilagodi vhodni signal od 0 do 20 mA sorazmerno z izhodnim signalom od 0 do 20 mA. Funkcija pretvorbe signala z električno izolacijo: S pretvorbo signala iz 0 do 10 V v 0 do 20 mA ali 0 do 20 mA v 0 do 10 V je mogoče pretvorjeni izhodni signal ponovno prilagoditi z integriranim trimerjem vretena. Poleg tega je integriran ročni nivo delovanja v sili s stikalom HAND-AUTO s povratnim kontaktom. Izhodni signal 0 do 10 V ali 0 do 20 mA lahko nastavite s potenciometrom na sprednji strani v položaju stikala HAND. Konstantna izhodna napetost največ 10 V DC, 5 mA je na voljo na priključku 10 V. Vhod Y se uporablja za LED prikaz izhodne napetosti Ua. Svetlost LED je odvisna od nivoja izhodnega signala (most med Ua in Y). Alternativno lahko zunanji signal priključite na vhod Y za LED zaslon od 0 do 10 V DC. Povezava z vzmetnimi sponkami (push-in).

Besedilo je strojno prevedeno.
